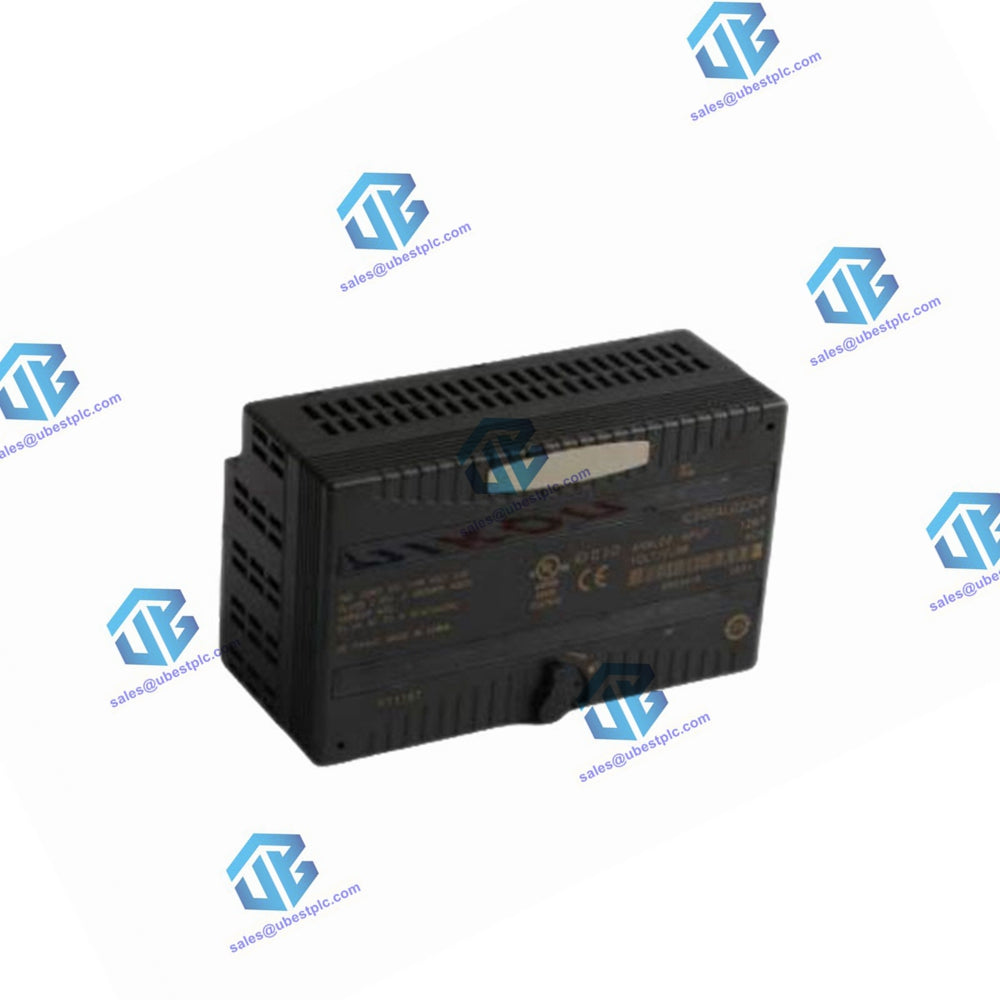

Módulo de Entrada Analógica IC200ALG260 / BXIOAI8
Fornece uma interface para 8 entradas de tensão ou 8 entradas de corrente.

ENTRADA ANALÓGICA 12BIT VOLT/CORR CANAL
O módulo recebe alimentação da fonte de alimentação do backplane. Nenhuma fonte de alimentação externa é necessária para a operação do módulo. A alimentação para os transceptores do usuário deve ser fornecida por uma fonte externa.

Diagnósticos

O módulo reporta uma falha de Perda de Alimentação Interna para os circuitos do lado do campo.

Indicadores LED

• LED INT PWR: Indica a presença de alimentação de campo gerada internamente para os circuitos analógicos do lado do campo.
• LED OK: Indica quando a alimentação do backplane está presente no módulo.

Parâmetros de Configuração

• Dois jumpers nos terminais do suporte podem ser usados para configurar o modo tensão ou corrente e operação unipolar ou bipolar no modo tensão.
• Um jumper seleciona o modo de operação, seja tensão ou corrente.
  • Com este jumper conectado, o módulo aceita entradas de corrente na faixa de 4mA a 20mA.
  • Sem jumper instalado, o módulo aceita entradas de -10VDC a +10VDC.
• No modo de tensão, outro jumper no suporte pode ser usado para selecionar a faixa de 0 a 10VDC.

Verificação Pré-instalação

Inspecione cuidadosamente todos os contêineres de envio quanto a danos. Se algum equipamento estiver danificado, notifique imediatamente o serviço de entrega. Guarde o contêiner de envio danificado para inspeção pelo serviço de entrega. Após desempacotar o equipamento, registre todos os números de série. Guarde os contêineres de envio e o material de embalagem caso seja necessário transportar ou enviar qualquer parte do sistema.

Características do módulo

• Canais:
• • IC200ALG260 / BXIOAI8: 8 entradas single-ended, um grupo
• ID do Módulo:
  • IC200ALG260 / BXIOAI8: FFFF9008
• Isolamento:
  • Entrada do usuário para lógica (óptica) e para terra do quadro: 250VAC contínuo; 1500VAC por 1 minuto
  • Grupo para grupo: Não aplicável
  • Canal para canal: Nenhum
• Indicadores de LED:
  • LED INT PWR: Indica que a alimentação de campo gerada internamente está presente.
  • LED OK: Indica que a alimentação do backplane está presente.
• Consumo de Corrente do Backplane:
  • IC200ALG230 / BXIOAI4: saída de 5V: 125mA máx.
  • IC200ALG260 / BXIOAI8: saída de 5V: máximo de 130mA
• Fonte de Alimentação Externa: Nenhuma
• Redução Térmica: Nenhuma
• Parâmetros de Configuração: Seleção de faixa, seleção de modo (jumpers no carrier)
• Diagnósticos: Perda de Energia Interna

Características de entrada: Modo Tensão (Padrão)

• Tensão de Entrada:
  • Bipolar: +/-10VDC (padrão)
  • Unipolar: 0 a 10V (configurável)
• Impedância de Entrada: máximo de 126kOhms
• Precisão a 25 graus C:
  • +/-0,3% típico da escala completa
  • +/-0,5% máximo da escala completa
• Precisão de 0 a 60 graus C:
  • +/-1% máximo da escala completa
• Resolução:
  • Modo bipolar: 2,5mV = 8 contagens
  • Modo unipolar: 2,5mV = 8 contagens
• Resposta do Filtro: 5.0ms
• Taxa de atualização por módulo: 0.4ms
• Tensão de Modo Comum: 0 V
• Rejeição de Crosstalk entre Canais: mínimo de 30dB

Características de entrada: Modo Corrente

• Corrente de Entrada: 4 a 20mA
• Impedância de Entrada: máximo de 200 Ohms
• Precisão a 25 graus C:
  • +/-0,3% típico da escala completa
  • +/-0,5% máximo da escala completa
• Precisão de 0 a 60 graus C:
  • +/-1% máximo da escala completa
• Resolução: 4µA = 8 contagens
• Resposta do Filtro: 5ms
• Taxa de atualização por módulo: 0.4ms
• Rejeição de Crosstalk entre Canais: mínimo de 30dB
