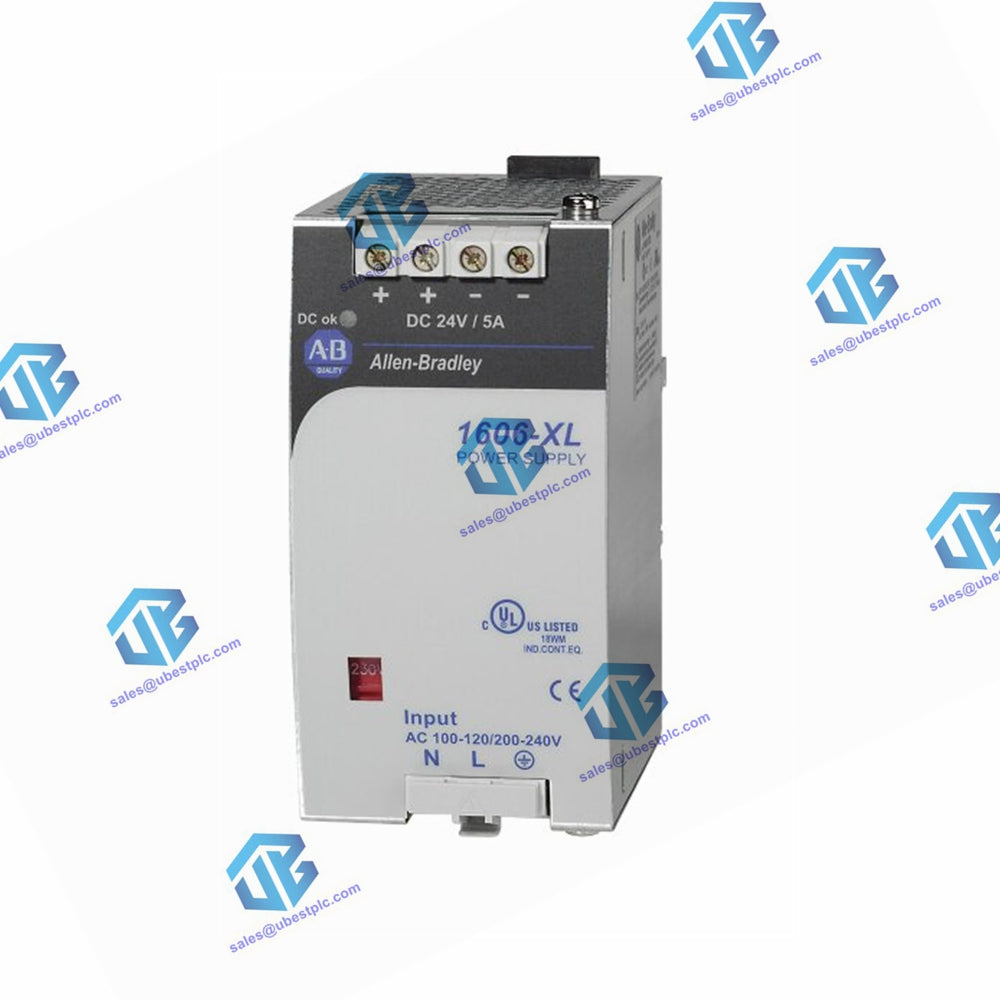

Fonte de Alimentação XL 120 W Fonte de Alimentação

Entrada

• Tensão:
  • CA 100-120V / 200-240V (comutável), 47-63 Hz
  • (85-132V CA / 176-264V CA, 210-375V CC)
• Corrente:
  • < 2,6 A (posição 115V)
  • < 1,4 A (posição 230V)
• Entrada CC com Saída Aberta: tip. 5 mA
• Corrente de Surto: tip. < 15 A (264V CA, partida a frio)
• Manuseio de Transientes: Conforme VDE 0160 / W2 (750 V / 1,3 ms)
• Tempo de Retenção: > 37 ms (196V CA, 24V / 5 A)
• Eficiência: tip. 89% (230V CA, 24V / 5 A)
• Perdas: tip. 14,8 W (230V CA, 24V / 5 A)
• MTBF: 480.000 h (24V/5 A, 230V CA, Tamb = +40°C)
• Emissões de Corrente Harmônica: Conforme EN 61000-3-2

Saída

• Tensão Nominal: 24V CC
• Corrente:
  • 5 A (contínuo a Tamb= -10°C...+60°C)
  • 6 A (curto prazo, < 1 min, 45°C ou resfriamento forçado)
• Regulação de Tensão: Melhor que 2% Vout geral
• Ripple / Ruído: < 30 mVPP (largura de banda 20 MHz, medição 50 Ω)
• Proteção contra Sobretensão: tip. 29V
• Operação em Paralelo: Sim, compartilhamento de corrente via característica suave
• Supressão de Ruído de Saída: Valores de EMI irradiada abaixo de EN50081-1

Construção / Mecânica

• Dimensões da Carcaça: 64 mm x 124 mm x 102 mm (+ trilho DIN)
• Peso: 620 g (aproximadamente 0,65 kg)
• Tamanho do Fio (Entrada/Saída): Flexível 22-12 AWG (0,2-2,5 mm²), Rígido 22-12 AWG (0,2-2,5 mm²)
• Torque de Aperto: 3,5 lbs pol (0,4 Nm) recomendado

Especificações Ambientais

• Temperatura de Operação: -10°C...+70°C (>60°C: Redução de carga)
• Temperatura de Armazenamento: -25°C...+85°C
• Redução de Carga: tip. 3 W/K (em Tamb=+60°C...+70°C)

Indicadores do Painel Frontal

• Indicador: LED verde
• Contato do Relé RDY:
  • Tipo: Contato normalmente aberto
  • Fecha: Quando a tensão de saída > 22,1V ±4%
  • Abre: Quando a tensão de saída < 19,8V ±4%
• Isolamento Elétrico: 500V CC para tensão de saída
• Classificação do Contato: 1A a 28V CC

Características Especiais

• Redundância N+1
• Alta Corrente de Sobrecarga, Sem Desligamento
• Característica Suave para Compartilhamento Equilibrado de Corrente Durante Operação em Paralelo
• Entrada de Faixa Ampla

Notas de Instalação

• Use um fusível de ação lenta de 10 A (HBC) ou um protetor suplementar 1492-SPU1C100 para proteção do lado primário.
• Assegure o alívio de tensão adequado dos conectores durante a instalação.
• Mantenha entrada e saída separadas para evitar confusões.

Vantagens

• Alta capacidade de corrente de curto-circuito para partida confiável com cargas desafiadoras.
• Sem travamento com características fold-back.
• Operação confiável com fusíveis secundários.
