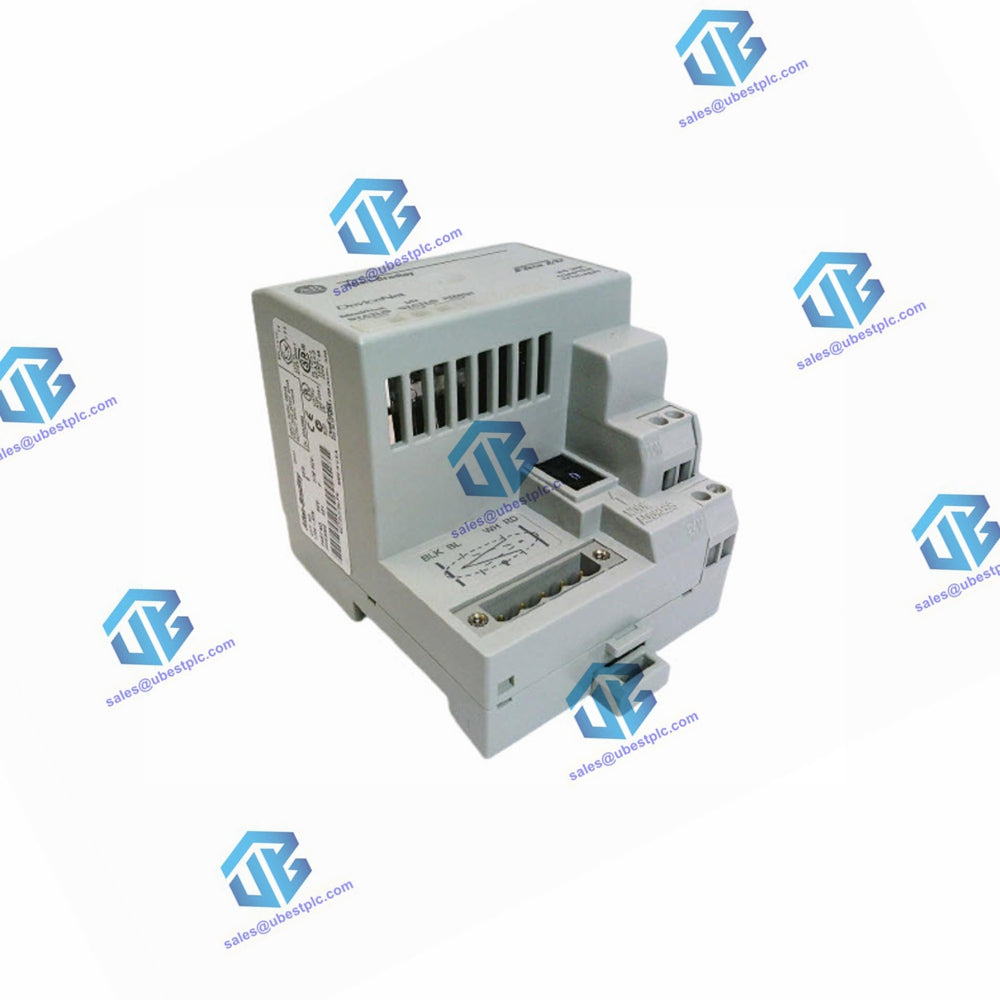

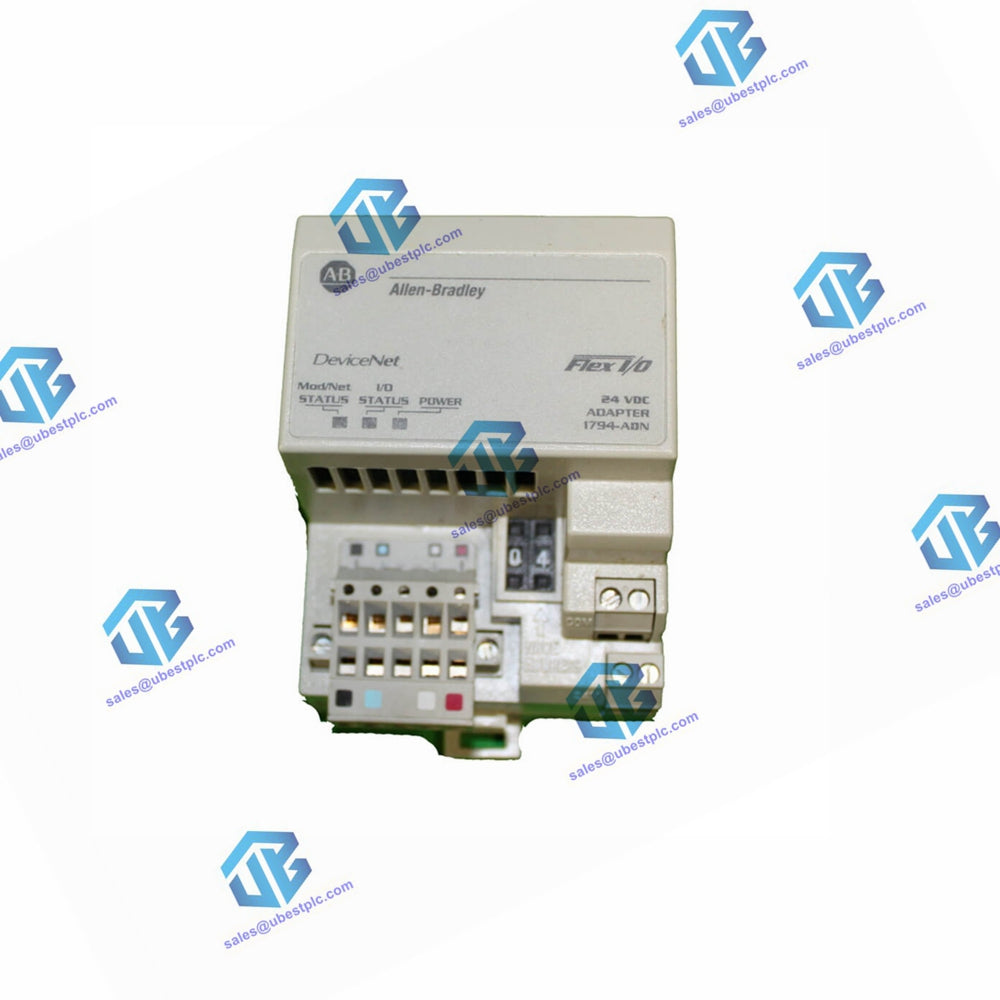

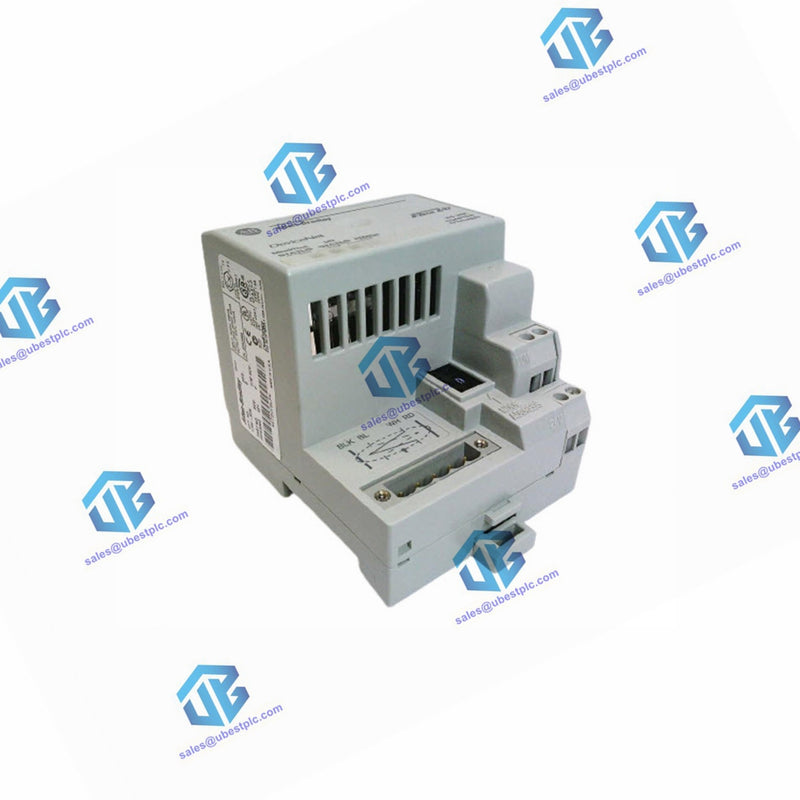

Allen-Bradley Especificações técnicas para 1794-ADN

• Capacidade de E/S: 8 módulos
• Fonte de alimentação: A fonte de alimentação de 24 Vcc deve ser capaz de fornecer uma corrente de pico de ativação de 14 A por 5 ms para cada adaptador conectado a esta fonte.
• Tensão da fonte de alimentação: 19,2…31,2 Vcc, 400 mA
• Requisitos de alimentação do DeviceNet, máx.: 24 Vcc (±4%) a 90 mA
• Tensão da fonte de alimentação DeviceNet: 24 Vcc, 90 mA, Classe 2
• Tensão de alimentação de saída Flexbus: 5 Vcc, 640 mA
• Corrente de saída Flexbus, máx.: 640 mA @ 5V DC
• Classificação de tensão de entrada: 24 Vcc nom, 19,2…31,2 Vcc (inclui 5% de ondulação CA)
• Consumo de corrente, máx.: 400 mA, 300 mA a 24 Vcc
• Taxa de comunicação: 125 KB, 250 KB, 500 KB
• Indicadores: Alimentação – Ligado/desligado, Status do módulo/rede – Vermelho/verde, Status de E/S – Vermelho/verde
• Tensão de isolamento: 50V (contínuo), tipo de isolamento básico. Tipo testado em 1930 Vcc por 60 s, alimentação para Flexbus, alimentação para DeviceNet e DeviceNet para Flexbus
• Dissipação de energia, máx.: 7,6 W a 19,2 V CC
• Dissipação térmica, máx.: 26 BTU/h a 19,2 V CC
• Dimensões, aprox. (A x L x P): 87 x 68 x 69 mm (3,4 x 2,7 x 2,7 pol.)
• Peso, Aprox.: 195,5 g (6,9 onças)
• Categoria de fiação:
  • 1 - Nas portas de energia
  • 2 - Sobre portas de comunicação
• Tamanho do fio: Conexões de energia: fio de cobre sólido ou trançado de 0,33 a 3,3 mm² (22 a 12 AWG) classificado para 75 °C (167 °F) ou superior Isolamento de 1,2 mm (3/64 pol.) máx.
• Torque do parafuso do terminal: 0,8 N•m (7 lb•pol.)
• Classificação do tipo de gabinete: Nenhum (estilo aberto)
• Código de temperatura norte-americano: T4
• Código de temperatura UKEX/ATEX: T4
• Código temporário IECEx: T4
