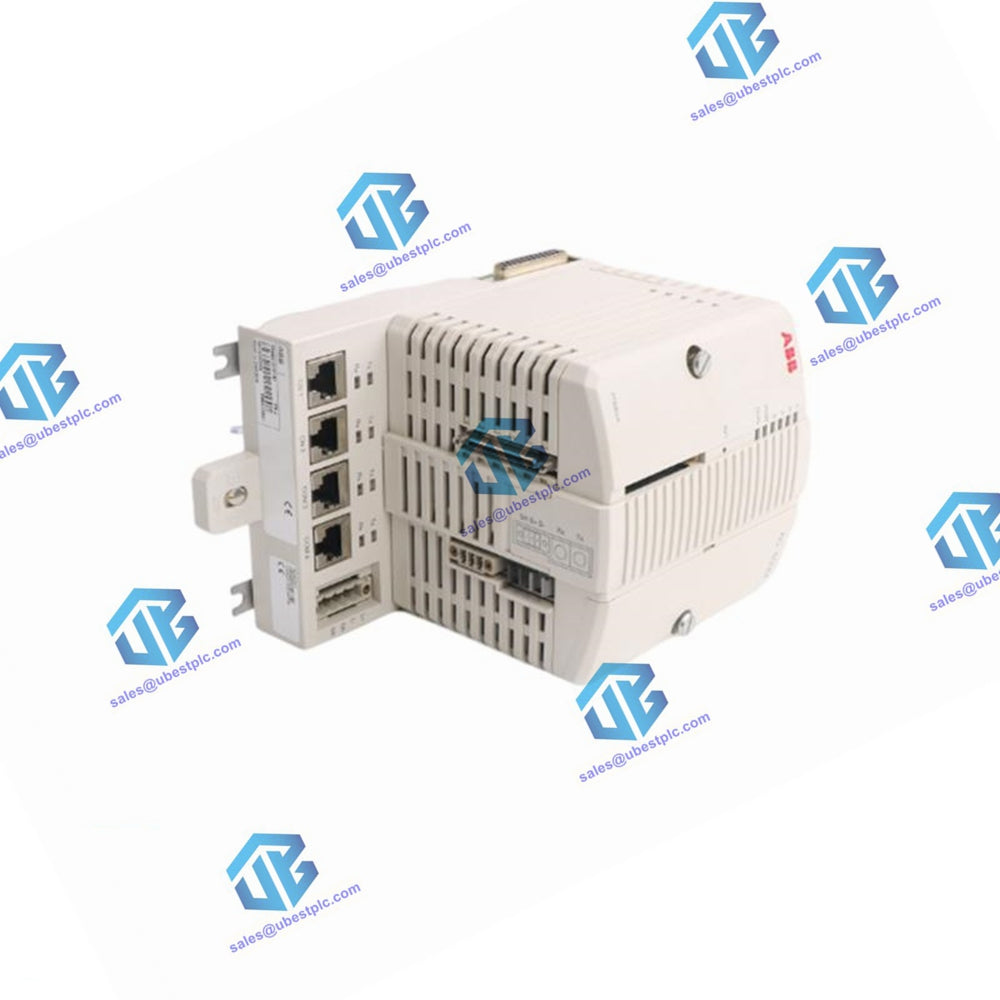

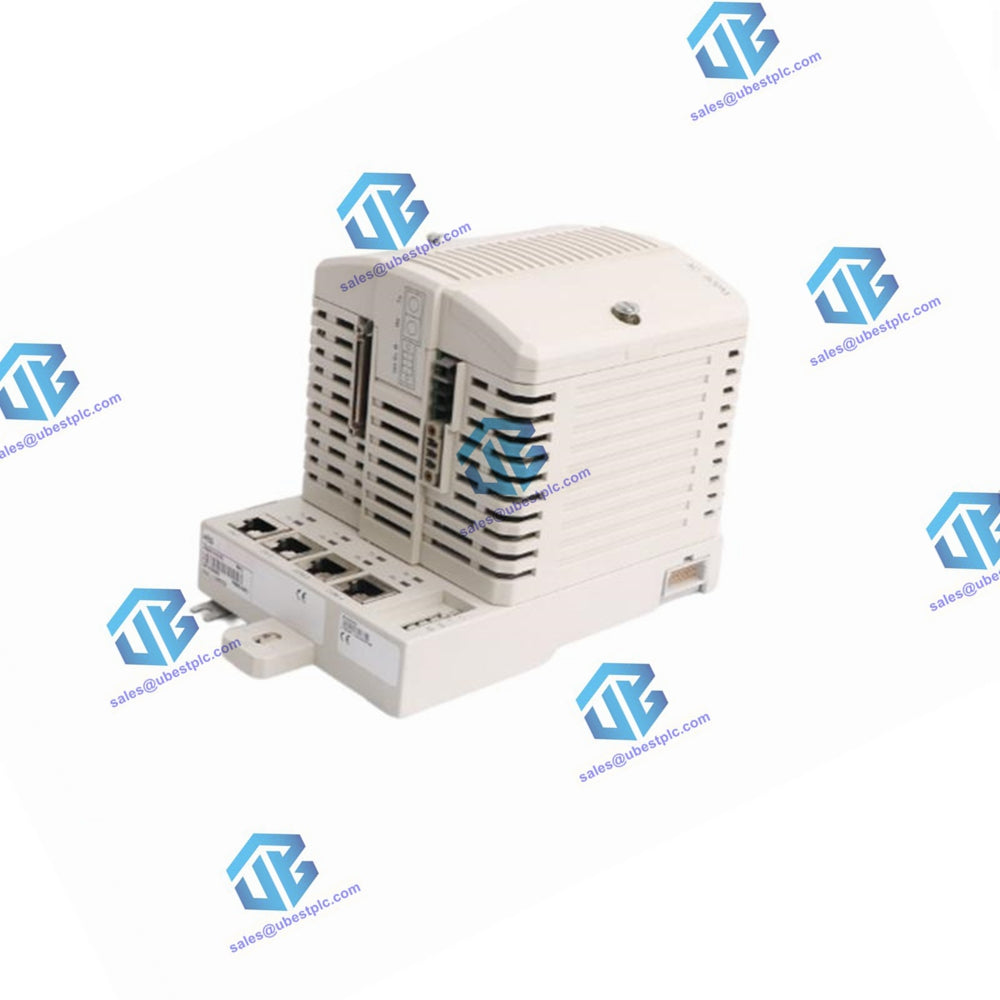

Informacje ogólne

Numer artykułu: 3BSE018161R1 (PM864AK01)
Status cyklu życia : Klasyczny
Redundancja : Tak
Wysoka integralność : Nie

Płyta procesora

• Płyta CPU zawiera mikroprocesor i pamięć RAM, zegar czasu rzeczywistego, wskaźniki LED, przycisk INIT i interfejs CompactFlash.

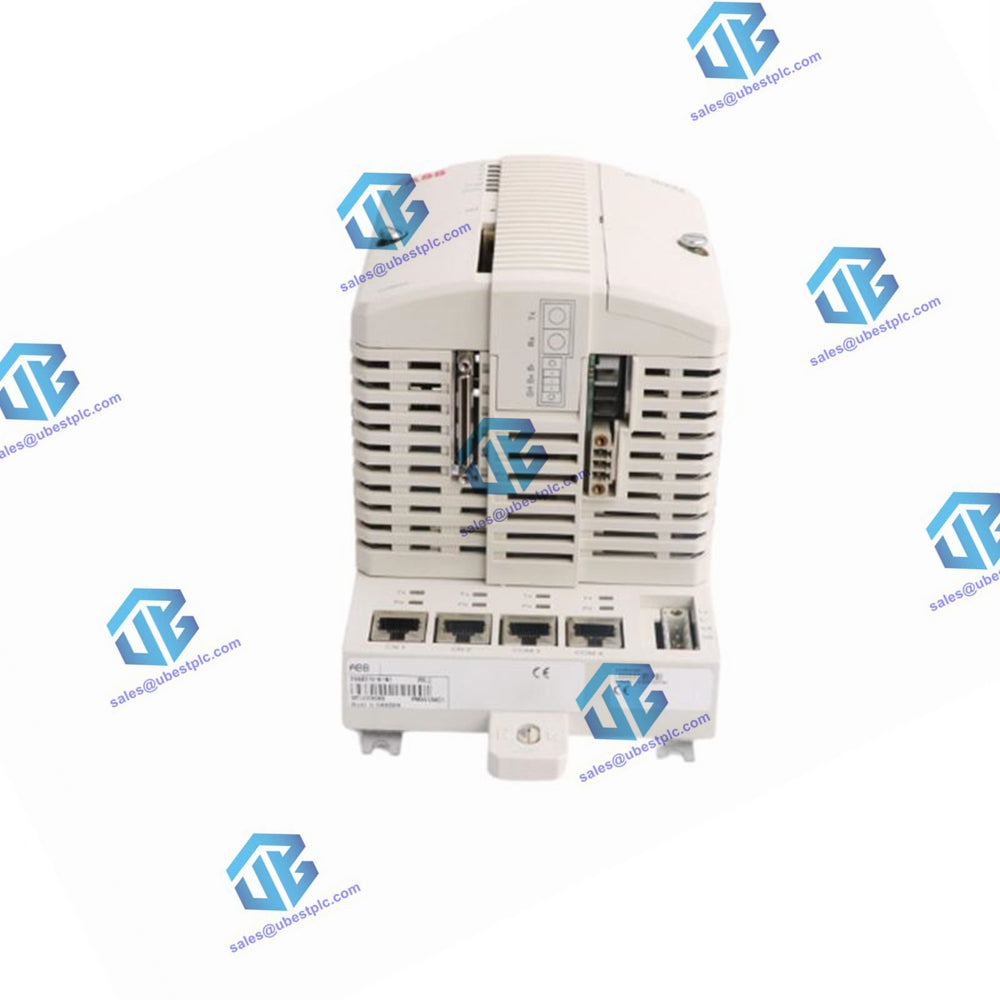

Płyta podstawowa

• Płyta bazowa sterownika PM864A posiada dwa porty Ethernet RJ45 (CN1, CN2) do podłączenia do sieci sterującej oraz dwa porty szeregowe RJ45 (COM3, COM4). COM3 to port RS232C z sygnałami sterującymi modemem, natomiast COM4 jest izolowany i służy do podłączenia narzędzia konfiguracyjnego.

Cechy i zalety

• Niezawodność i diagnostyka usterek: proste procedury diagnozowania usterek.
• Modułowość: umożliwia stopniową rozbudowę.
• Ochrona: Stopień ochrony IP20 bez konieczności stosowania obudów.
• Konfiguracja: można skonfigurować za pomocą narzędzia do tworzenia sterowników 800xA.
• Certyfikacja: pełna certyfikacja EMC.
• Łączność: Sprzęt oparty na standardach zapewniających optymalną łączność komunikacyjną (Ethernet, PROFIBUS DP itp.).
• Nadmiarowe porty komunikacyjne: Wbudowane nadmiarowe porty komunikacyjne Ethernet.

Wydajność i pamięć

• Częstotliwość zegara : 96 MHz
• Wydajność (1000 operacji boolowskich): 0,15 ms
• Pamięć : 32MB
• RAM dostępny dla aplikacji: 23,522 MB
• Pamięć Flash do przechowywania : Tak

Szczegółowe dane

• Typ procesora : MPC862
• Czas przełączania w konfiguracji nadmiarowej: maks. 10 ms
• Liczba aplikacji na kontroler: 32
• Liczba programów na aplikację: 64
• Liczba diagramów na aplikację: 128
• Liczba zadań na kontroler: 32
• Liczba różnych czasów cykli: 32
• Czas cyklu na programy użytkowe: do 1 ms
• Flash PROM do przechowywania oprogramowania sprzętowego: 2 MB
• Zasilanie: 24 V DC (19,2–30 V DC)
• Pobór mocy (+24 V typ/maks.): 287/487 mA
• Rozpraszanie mocy (typowe/maks.): 6,9 W (maks. 11,4 W)
• Nadmiarowe wejście stanu zasilacza: Tak
• Wbudowana bateria zapasowa: litowa, 3,6 V
• Synchronizacja zegara: 1 ms między sterownikami AC 800M według protokołu CNCP
• Kolejka zdarzeń w kontrolerze na klienta OPC: do 3000 zdarzeń
• AC 800M Szybkość transmisji do serwera OPC: 36–86 zdarzeń/s, 113–143 komunikatów danych/s
• Komunikator Moduły na magistrali CEX: 12
• Prąd zasilania na magistrali CEX: maks. 2,4 A
• Klastry we/wy na magistrali modułowej z nienadmiarowym procesorem: 1 elektryczne + 7 optycznych
• Klastry we/wy na magistrali modułowej z nadmiarowym procesorem: 0 elektrycznych + 7 optycznych
• Pojemność we/wy na magistrali modułowej: maks. 96 (pojedynczy PM864A) lub 84 (nadmiarowe PM864A) modułów we/wy
• Szybkość skanowania Modulebus: 0–100 ms (rzeczywisty czas zależny od liczby modułów we/wy)
• Prąd zasilania na modułowej magistrali elektrycznej: 24 V: maks. 1,0 A, 5 V: maks. 1,5 A
  Kanały Ethernetowe : 2
• Interfejs Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, żeńskie (8-biegunowe)
• Protokół sieci sterującej: MMS (usługa komunikatów produkcyjnych) i IAC (komunikacja między aplikacjami)
• Zalecany szkielet sieci sterującej: Ethernet komutowany 100 Mbit/s

• Stabilność zegara czasu rzeczywistego: 100 ppm (około 1 godz./rok)

• Interfejs RS-232C: 2 (jeden ogólny, 1 dla narzędzia serwisowego)

• Interfejs RS-232C (COM3):: 75-19 200 bodów, żeńskie RJ-45 (8-biegunowe), nie izolowane optycznie, pełna obsługa RTS-CTS

• Interfejs RS-232C (COM4):: 9600 bodów, żeńskie RJ-45 (8-biegunowe), izolowane optycznie, brak obsługi RTS-CTS

Środowisko i certyfikacja

• Temperatura robocza: od +5 do +55°C (od +41 do +131°F)

• Temperatura przechowywania: -40 do +70°C (-40 do +158°F)

• Zmiany temperatury: 3°C/min zgodnie z IEC/EN 61131-2

• Stopień zanieczyszczenia: Stopień 2 zgodnie z IEC/EN 61131-2

• Ochrona przed korozją: Zgodność G3 z ISA 71.04

• Wilgotność względna: 5 do 95%, bez kondensacji

• Emitowany hałas : < 55 dB

• Wibracje: 10
• Znamionowe napięcie izolacji: 500 V AC

• Napięcie testowe dielektryka : 50 V

• Klasa ochrony: IP20 zgodnie z EN 60529, IEC 529

• Wysokość: 2000 m zgodnie z IEC/EN 61131-2

• Emisja i odporność: EN 61000-6-4, EN 61000-6-2

• Warunki środowiskowe: przemysłowe

• Znak CE : Tak

• Bezpieczeństwo elektryczne: EN 50178, IEC 61131-2, UL 508

• Lokalizacja niebezpieczna : UL 60079-15

• Certyfikaty morskie: ABS, BV, DNV-GL, LR (PM864AK01, PM864AK02)

• Zatwierdzenie TUV : Nie


Wymiary

• Szerokość : 196 mm (7,3 cala)

• Wysokość : 119 mm (4,7 cala)

• Głębokość : 135 mm (5,3 cala)

• Waga (łącznie z podstawą):: 1200 g (2,6 funta)
