Dane techniczne – Tradycyjne moduły we/wy

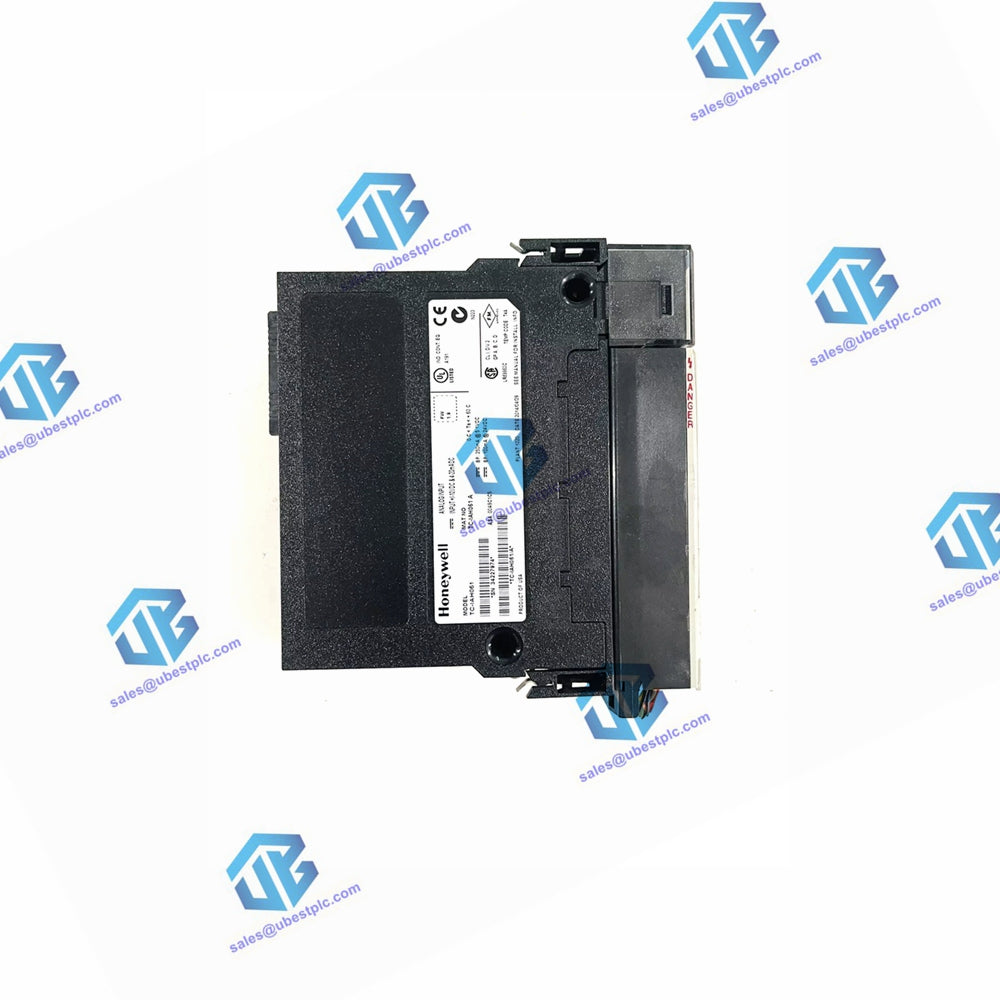

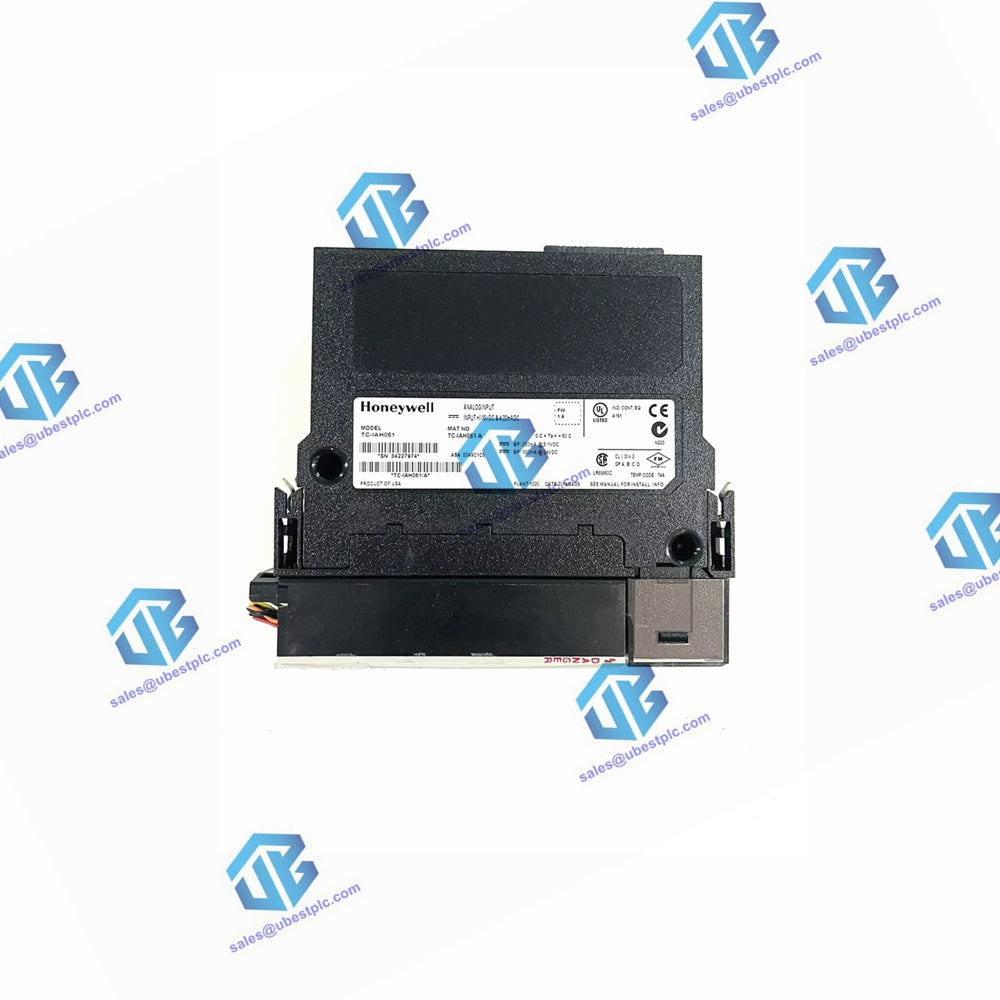

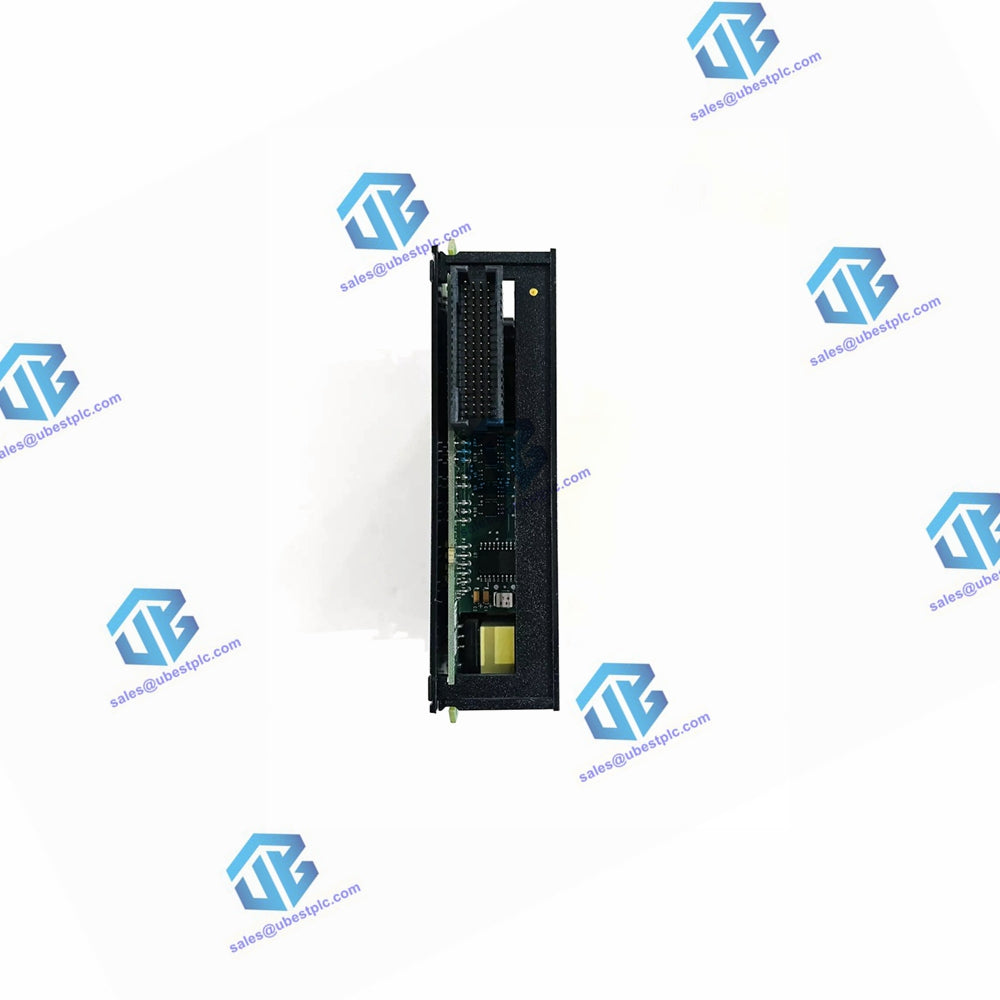

TC-IAH061, TK-IAH061

Tabela 6-6 Moduł analogowy wysokiego poziomu, 6 wejść, napięciowy i prądowy (10 V i 4-20 mA)

Specyfikacja parametrów

Liczba punktów 6 kanałów izolowanych galwanicznie

Zakres napięcia wejściowego (napięcie) Maksymalnie 10,50 VDC

Zakres prądu wejściowego (prąd) 0 do 21,0 mA (z rezystorem 249 Ω)

Rozdzielczość napięcia

• 16 bitów w każdym zakresie pokazanym poniżej
  • Zakres ±10,5 V: typowo 343 μV (15 bitów + znak)
  • Zakres od 0 do 10,5 V: typowo 171 μV
  • Zakres od 0 do 5,25 V: typowo 86 μV

Aktualna rozdzielczość 0,34 μA

Impedancja wejściowa

• Napięcie : Większe niż 10 MΩ
• Prąd : 249 Ω

Wykrywanie otwartego obwodu

• Napięcie : Ekskluzywny odczyt
• Prąd : Odczyt skali zerowej

Typowy czas wykrywania otwartego obwodu

• Napięcie : 5 sekund
• Prąd : 1 sekunda

Tłumienie szumów w trybie normalnym Większe niż 60 dB przy 60 Hz

Odrzucenie trybu wspólnego

• 120 dB przy 60 Hz
• 100 dB przy 50 Hz

Przepustowość kanału 0 do 15 Hz (-3 dB)

Czas ustalania do 5% pełnej skali Mniej niż 80 milisekund

Kalibrowana dokładność @ 25°C

• Napięcie: lepsze niż 0,1% zakresu
• Prąd: lepszy niż 0,15% zakresu, w tym 0,05% rezystora wykrywającego

Częstotliwość aktualizacji modułu dla wszystkich kanałów 25 ms

Odporność na zakłócenia RFI Błąd mniejszy niż 2,0% zakresu przy 10 V/m, 27 do 1000 MHz

Możliwość przepięcia

• Napięcie: ciągłe 120 VAC/VDC w temperaturze pokojowej
• Prąd: 8 VAC/VDC z wbudowanym rezystorem prądowym

Dryft przesunięcia wejściowego wraz z temperaturą

• Napięcie : typowo 2 μV/°C
• Prąd : typowo 8,0 μV/°C

Zyskaj dryf wraz z temperaturą

• Napięcie : typowo 35 ppm/°C
• Prąd : typowo 45 ppm/°C

Strata mocy Maks. 4,3 W

Prąd płyty bazowej Patrz Dane dotyczące zużycia energii modułu, strona 46.

Napięcie izolacji

• Kanał do kanału: 100% testowane przy 2546 VDC przez 1 sekundę
• Użytkownik do systemu: 100% testowane przy 2546 VDC przez 1 sekundę

Złączki przyłączeniowe TC-TBNH, 20-pinowa złączka zaciskowa

Waga: 0,25 kg
