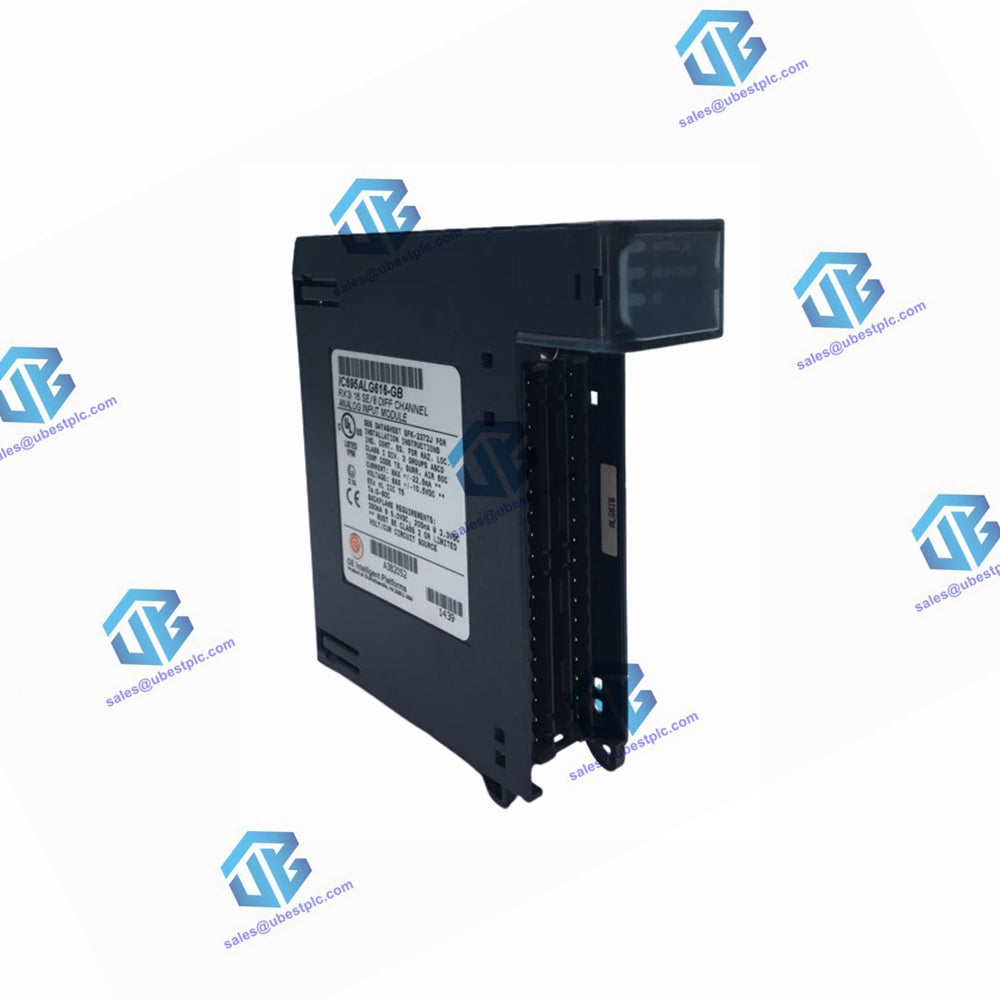

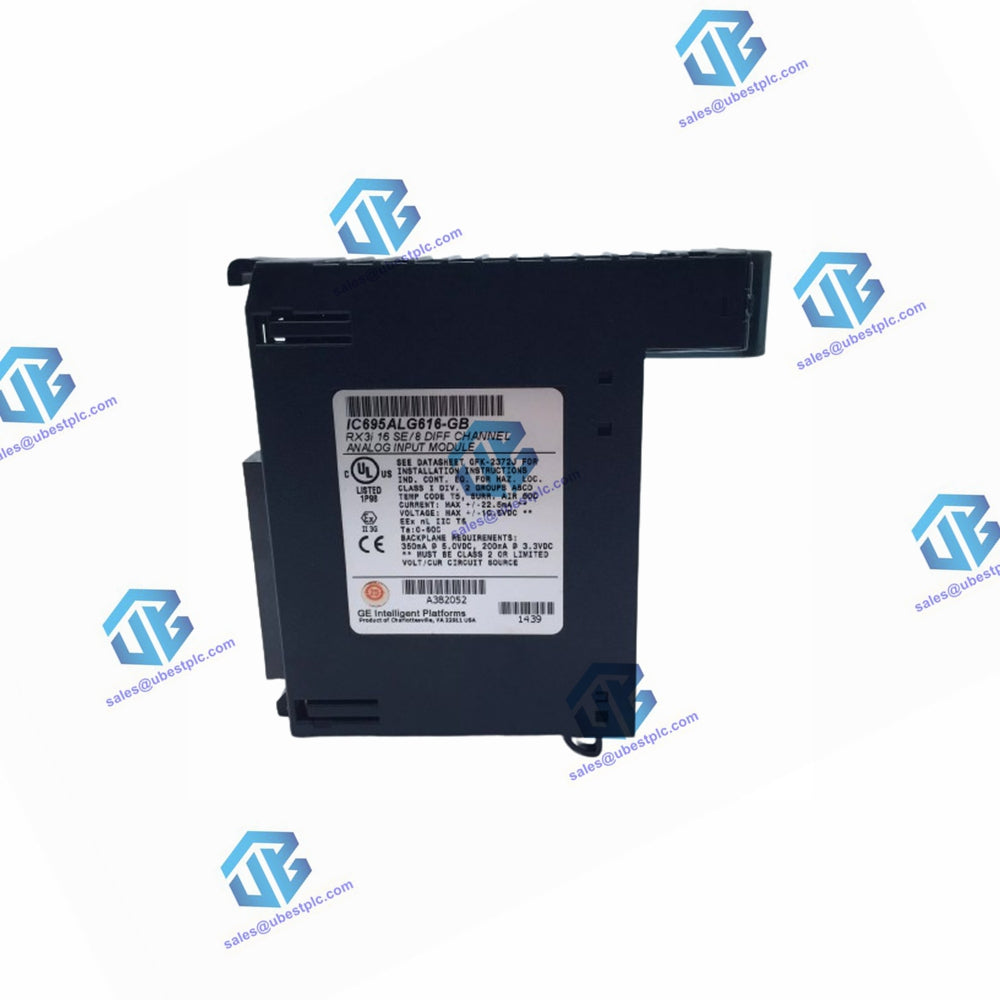

IC695ALG616 Moduł wejść analogowych PACSystems RX3i
Opis
IC695ALG616 to nieizolowany moduł różnicowego analogowego wejścia prądowego/napięciowego z serii PACSystems RX3i. Zapewnia szesnaście kanałów wejściowych single-ended lub osiem różnicowych. Moduł ten jest przeznaczony do zastosowań przemysłowych wymagających precyzyjnych pomiarów na wejściu analogowym i może być skonfigurowany dla różnych zakresów prądu i napięcia.
Cechy
- Konfiguracja programowa: nie ma potrzeby stosowania zworek modułów, co upraszcza konfigurację.
- Pełna autokalibracja: zapewnia dokładność przy uruchomieniu i podczas pracy.
- Sprawdzanie błędów: wbudowane możliwości sprawdzania błędów.
- Wykrywanie otwartego obwodu: Dostępne dla wszystkich wejść napięciowych i 4-20 mA.
- Konfigurowalne skalowanie i przesunięcia: ustawienia dla poszczególnych kanałów dla dostosowanych potrzeb aplikacji.
- Alarmy: wykrywanie i raportowanie alarmów wysokiego, niskiego, wysokiego, wysokiego i niskiego poziomu dla każdego kanału.
- Raportowanie błędów: Raportowanie usterek modułu obsługuje styki diagnostyczne usterek punktów w programie logicznym.
- Pamięć Flash: umożliwia przyszłe aktualizacje.
- Przerwania: konfigurowalne dla alarmów i usterek kanałów.
- Wykrywanie bloku zacisków: wykrywa wkładanie i usuwanie bloków zacisków.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|---|
| Zakresy wejściowe |
Prąd: 0 do 20 mA, 4 do 20 mA, ±20 mA Napięcie: ±10 V, 0 do 10 V, ±5 V, 0 do 5 V, 1 do 5 V |
| Wymagania dotyczące zasilania płyty montażowej | maksymalnie 350 mA przy 5,0 V +5% / - 2,5%, maksymalnie 200 mA przy 3,3 V +5% / - 3% |
| Rozpraszanie mocy | Maksymalnie 4,25 W |
| Obniżenie termiczne | Nie jest wymagane obniżanie wartości znamionowych |
| Rezolucja | 24-bitowy przetwornik ADC konwertowany na liczbę zmiennoprzecinkową lub liczbę całkowitą |
| Format danych wejściowych | Możliwość konfiguracji jako 32-bitowej lub 16-bitowej liczby całkowitej IEEE w 32-bitowym polu |
| Opcje filtrów | 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz |
| Impedancja wejściowa | Wejścia napięciowe >100 kΩ |
| Prądowy opór wejściowy | 249 Ω ±1% |
| Czas wykrywania otwartego obwodu | Maksymalnie 1 sekunda |
| Przepięcie | ±60 VDC ciągłe, maksymalnie |
| Nadprądowe | ±28mA ciągłe, maksymalne |
| Odrzucenie hałasu | Tryb normalny: 85 dB przy 50/60 Hz z filtrem 8 Hz Tryb wspólny: 120 dB przy 50/60 Hz z filtrem 8 Hz |
| Przesłuch |
-80 dB minimum (tryb single-ended) -80 dB minimum (tryb różnicowy, wspólny uziemiony) -60 dB minimum (tryb różnicowy, wspólny pływający) |
| Napięcie izolacji | 250 VAC ciągłe/1500 VAC przez 1 minutę (listwa zaciskowa do płyty montażowej/obudowy) |
Instalacja w obszarach niebezpiecznych
- Nadaje się do stosowania w klasie I, strefie 2, grupach A, B, C, D lub w obszarach innych niż niebezpieczne.
- Ostrzeżenie: Zamiana komponentów może mieć wpływ na przydatność do klasy I, strefa 2.
- Ostrzeżenie: Przed wymianą lub okablowaniem modułów w obszarach niebezpiecznych należy wyłączyć zasilanie.
- Ostrzeżenie: Nie podłączaj ani nie odłączaj sprzętu, chyba że obszar nie jest niebezpieczny lub zasilanie nie zostało wyłączone.
Wskaźniki LED
| Diody LED | Państwo | Wskazuje |
|---|---|---|
| Moduł OK | NA Zielonym | Moduł OK i skonfigurowany |
| Zielony lub bursztynowy, miga powoli | Błąd | |
| Zielony, szybko migający | Moduł OK, ale nie skonfigurowany | |
| WYŁĄCZONY | Moduł jest uszkodzony lub nie ma zasilania na płycie montażowej | |
| Stan pola | NA Zielonym | Brak usterek na żadnym włączonym kanale, a listwa zaciskowa jest obecna |
| NA Żółty | Błąd na co najmniej jednym kanale | |
| WYŁĄCZONY | Brak listwy zaciskowej lub nie jest ona całkowicie osadzona | |
| gruźlica | Na czerwonym | Brak listwy zaciskowej lub nie jest ona całkowicie osadzona |
| NA Zielonym | Blok zacisków jest obecny | |
| WYŁĄCZONY | Brak zasilania modułu z płyty montażowej |
