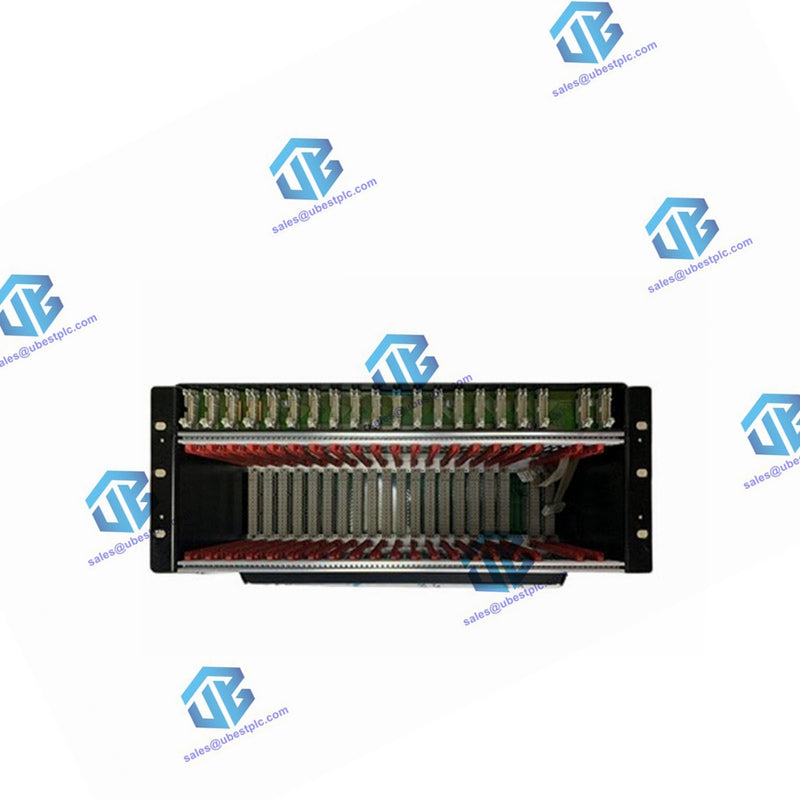

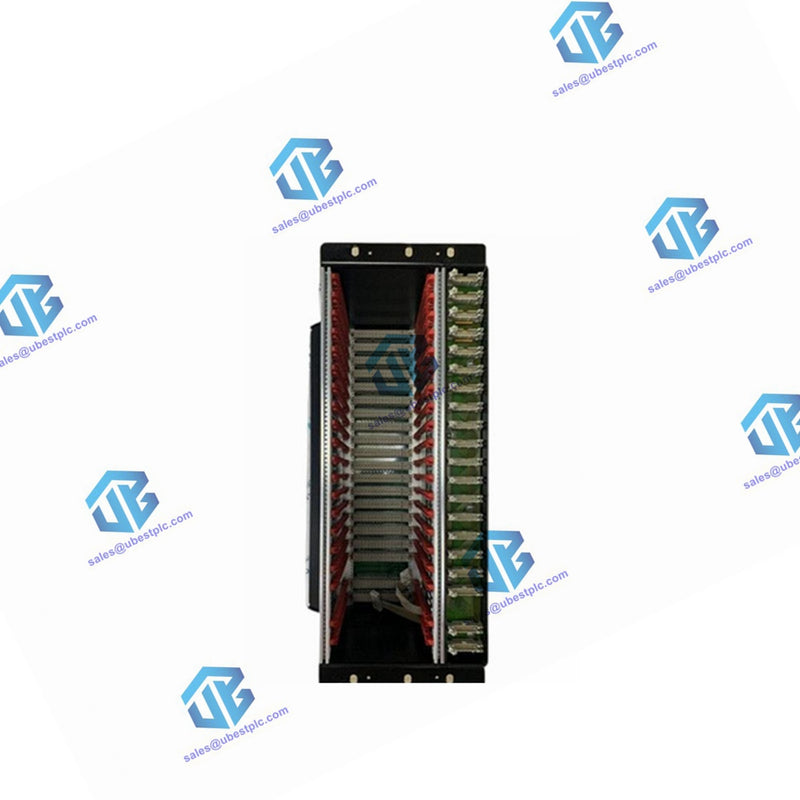

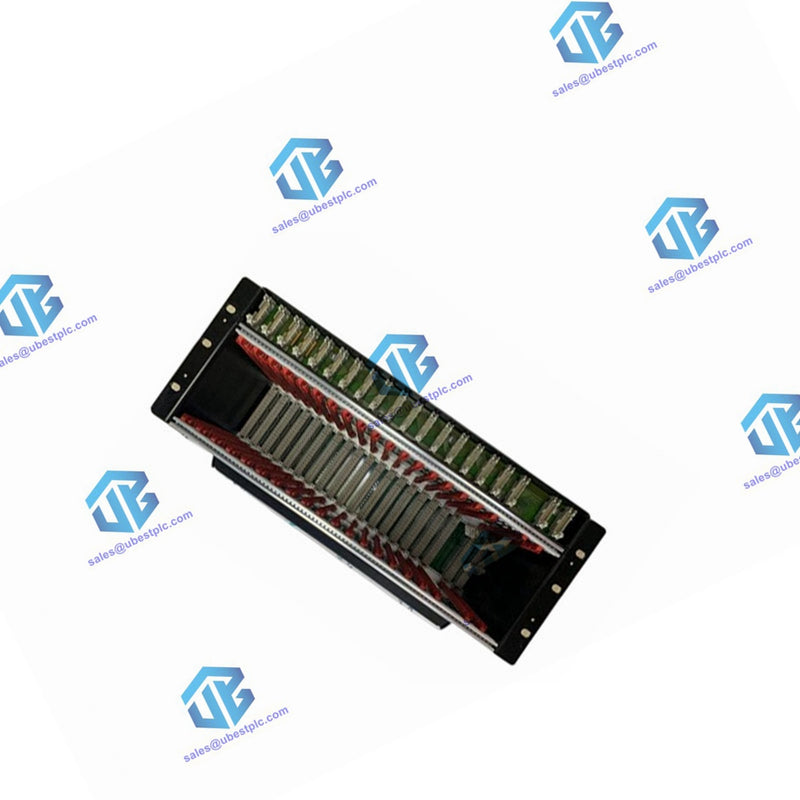

Przegląd redundantnej obudowy IOCHAS-0002R

Obudowa IOCHAS-0002R została zaprojektowana tak, aby pomieścić do 9 par redundantnych modułów IO, zapewniając solidne rozwiązanie zapewniające wysoką dostępność i niezawodność systemów sterowania, zwłaszcza tych działających w środowiskach o krytycznym znaczeniu dla bezpieczeństwa.

Składniki:

• Obudowa IO: 19-calowa obudowa mechaniczna z osłonami zaprojektowana tak, aby pomieścić maksymalnie 18 modułów IO.
• Moduły IO-0002: Te moduły rozszerzeń IO są umieszczone w gniazdach 20 i 21, co zapewnia redundancję i funkcjonalność systemu.
• Zaślepiony przód: ta pokrywa, umieszczona w gnieździe 19, zakrywa płytkę, zwiększając integralność strukturalną obudowy.

Konfiguracja gniazda:

• Obudowa oferuje 21 gniazd, każde o szerokości 4TE, ponumerowanych od 1 do 21, zaczynając od lewej strony.
• Gniazda od 1 do 18 są przeznaczone dla modułów IO, skonfigurowanych parami w celu zapewnienia redundancji.
• W gnieździe 19 za zaślepionym przodem znajduje się płytka, przyczyniająca się do ogólnej funkcjonalności obudowy.
• Sloty 20 i 21 przeznaczone są do umieszczenia modułów rozszerzających IO-0002.

Dane techniczne:

Ogólny:

• Numer typu: FC-IOCHAS-0002R
• Dopuszczenia: CE, UL, CSA, TUV, FM

Pobór energii:

• 5V-1: 100 mA (gniazdo IO-0002 20)
• 5V-2: 100 mA (gniazdo IO-0002 21)

Wymiary:

• Wysokość:
  • 1 + 3 + 1 HE dla pierwszej obudowy IO
  • 4 HE dla każdej kolejnej obudowy IO
  • 44,5 + 133,4 + 44,5 mm (1,75 + 5,25 + 1,75 cala)
• Szerokość: 482,6 mm (19 cali)
• Głębokość: 280 mm (11 cali)

Waga:

• Waga: 8,7 kg (19,2 funta)
