Wstęp

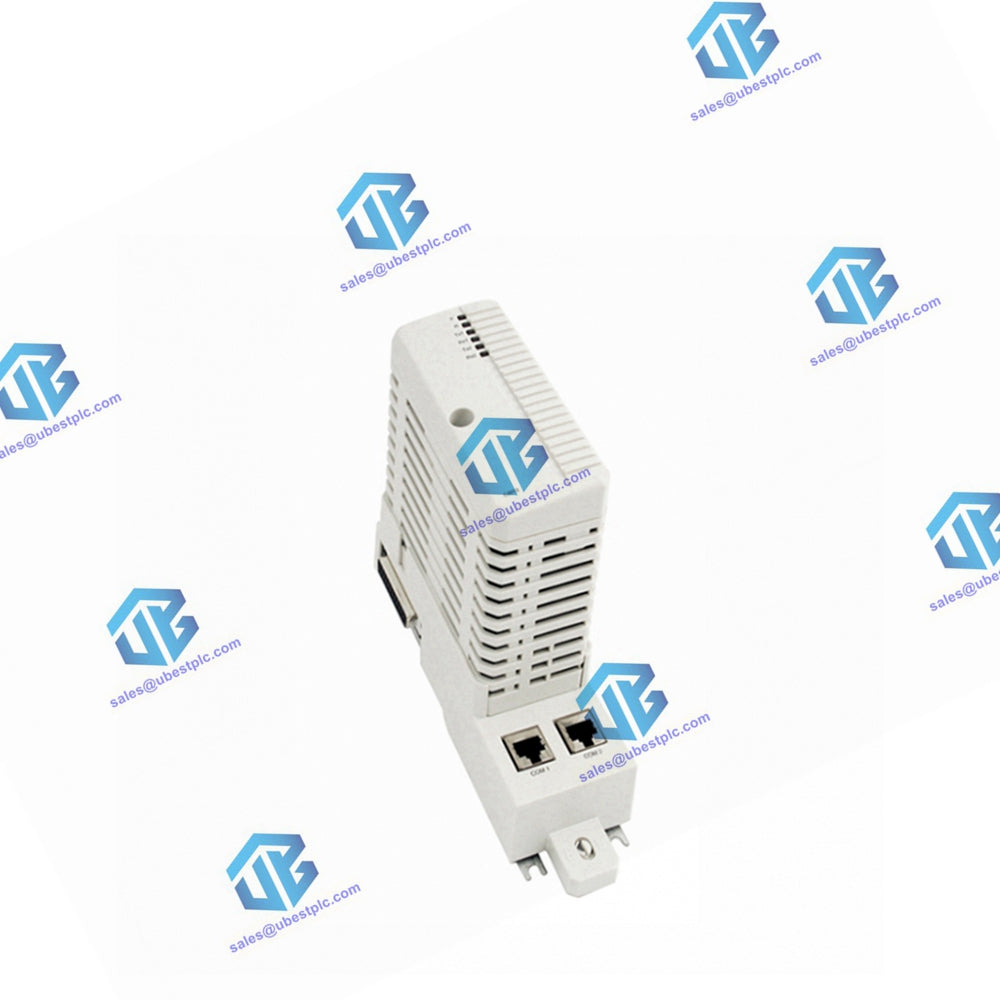

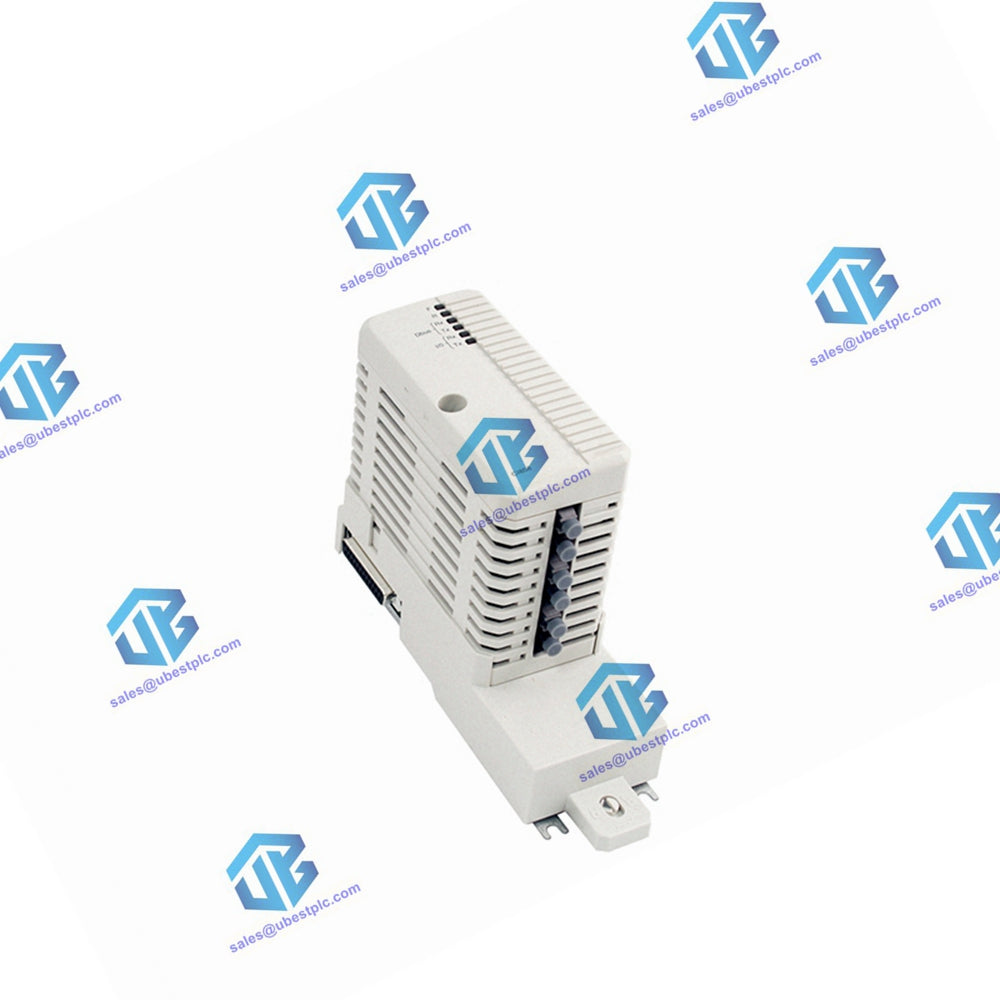

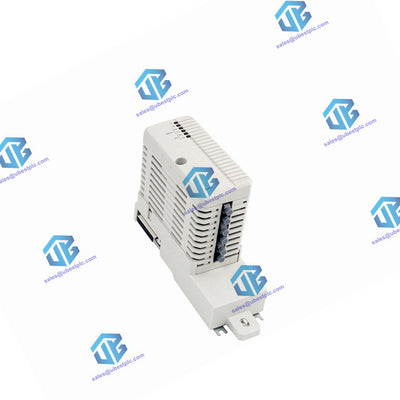

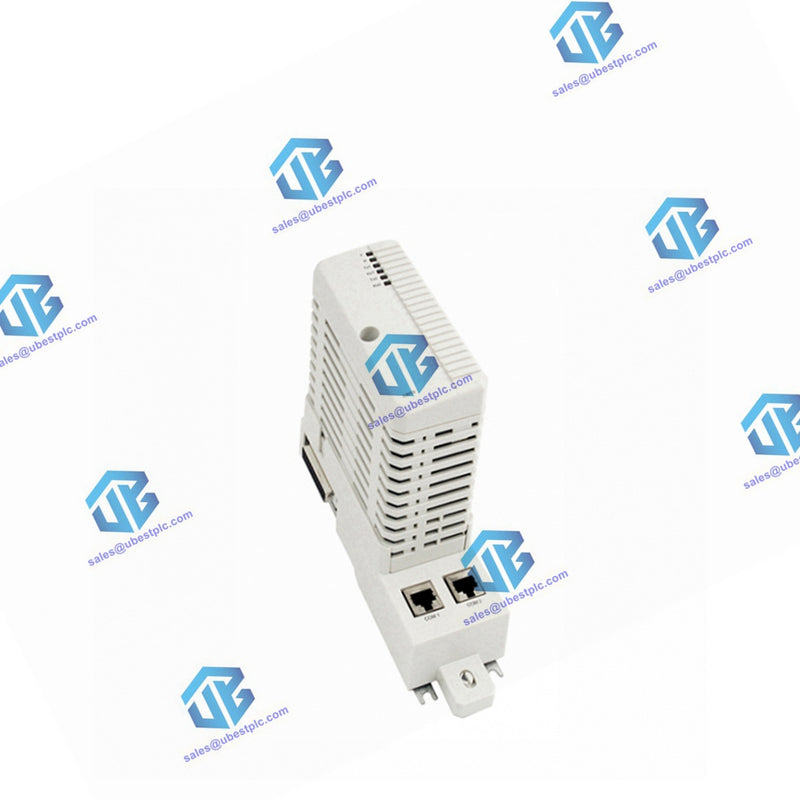

Jednostka CI858 składa się z płytki bazowej rozszerzeń komunikacyjnych (CEB), płytki modułu rozszerzeń komunikacyjnych (CEM) i elementów mechanicznych. Wszystkie urządzenia elektroniczne i wszystkie funkcje znajdują się na płycie CEM. Płytkę CEM łączy się poprzez złącze X1 z płytką CEB, która z kolei jest podłączona do magistrali CEX.

Funkcje CI858

• Interfejs magistrali CEX:
  Komunikacja pomiędzy CI858 a AC 800M realizowana jest poprzez magistralę CEX. Magistrala CEX pracuje z częstotliwością taktowania 64 MHz. Maksymalny transfer danych wynosi około 1,25 MB/s.

• Interfejsy DDCS dla:

  • NapędBus
  • Magistrala we/wy
  • Narzędzie komputerowe

• Zasilacz:
  Zasilanie +24 V z magistrali CEX.
  Konwersja DC/DC z +24 V na +5 V, +3,3 V i +2,5 V.

• Edytor:
  Cyfrowy procesor sygnałowy Motorola DSP56303 z częstotliwością procesora 72 MHz.

• FPGA:
  Xilinx XC2S50 FPGA dla interfejsu magistrali CEX z 94 pinami we/wy użytkownika dostępnymi w CI858.

• Elementy pamięci:

  • 32 kB boot PROM, AT27LV256, na kod startowy.
  • 1 MB pamięci flash PROM, Am29DL800B, na kod programu.
  • 768 kB SRAM na program i pamięć danych.

Komunikacja DPRAM-u

AC 800M i CI858 komunikują się ze sobą poprzez dwuportową pamięć RAM (DPRAM). DPRAM ma następujące funkcje:

• Pamięć dwuportowa, 32 * 16 kB.
• Jedno przerwanie w każdym kierunku.
• Osiem semaforów ułatwiających wykorzystanie współdzielonych zasobów.
• Port ONCE, który można wykorzystać do przeprogramowania modułu.

Wymiary Szerokość x Wysokość x Głębokość

• 59 mm x 185 mm x 127,5 mm (2,3 cala*7,3 cala*5,0 cala)

Waga

• 700 g (1,5 funta)
