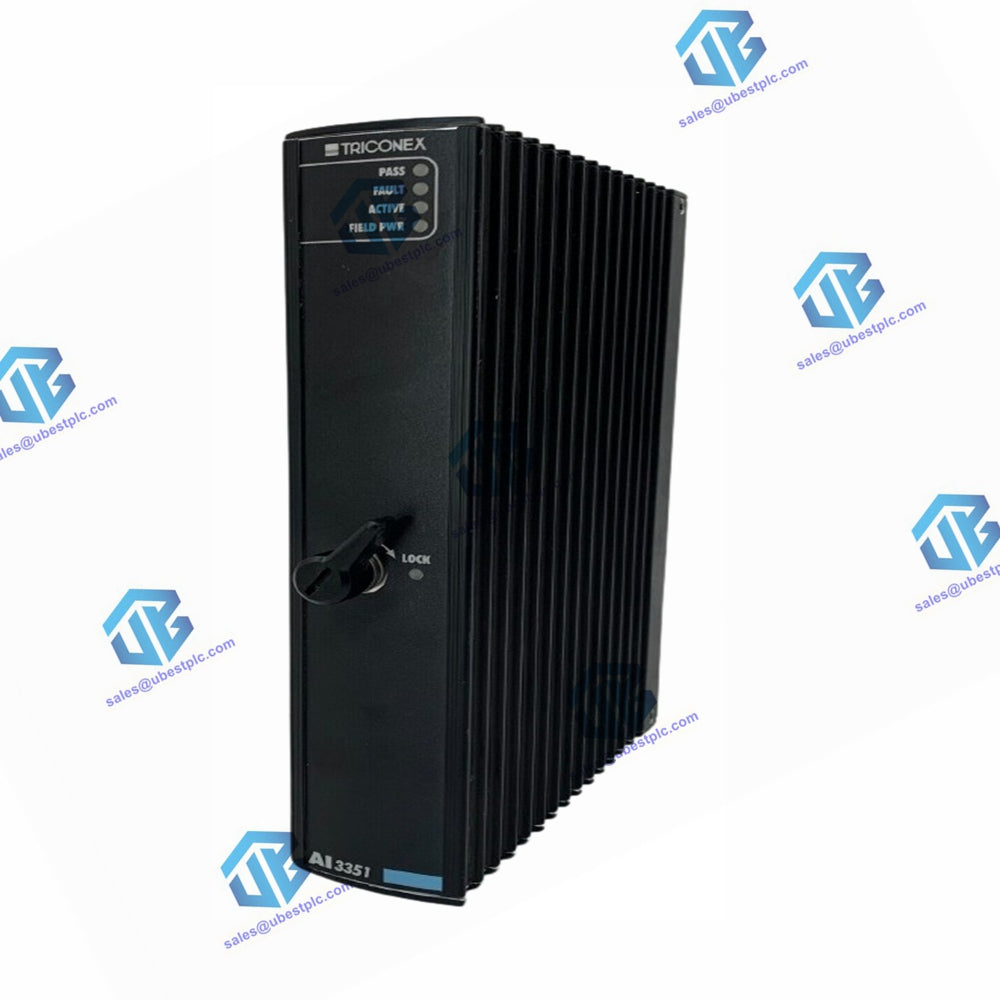

3351 Invensys Triconex AI3351 Moduł wejść analogowych

Dane techniczne funkcji:

• Punkty: 32, wspólne
• Nominalny prąd wejściowy: 4–20 mA DC
• Zakres prądu roboczego: 2–22 mA DC
• Bezwzględne maksymalne napięcie pola: 33 V DC
• Bezwzględne maksymalne napięcie pola zwrotnego: –0,6 V DC
• Bezwzględny maksymalny prąd wejściowy: 50 mA DC
• Szerokość pasma wejściowego (3dB): 16 Hz
• Impedancja źródła: 180 Ω
• Impedancja wejściowa (z płytą bazową): 250 Ω
• Rezystor I do V: 100 Ω, ±0,01%
• Rozdzielczość: 12 bitów
• Błąd bezwzględny: 0,15% pełnej skali (20 mA)
• Diagnostyka: diagnostyka wymuszająca wartość (FVD)
• Czas skanowania: <1 ms dla wszystkich 32 punktów
• Izolacja funkcjonalna od uziemienia ochronnego: minimum 500 V DC
• Izolacja funkcjonalna od uziemienia (logiczna): minimum 800 V DC
