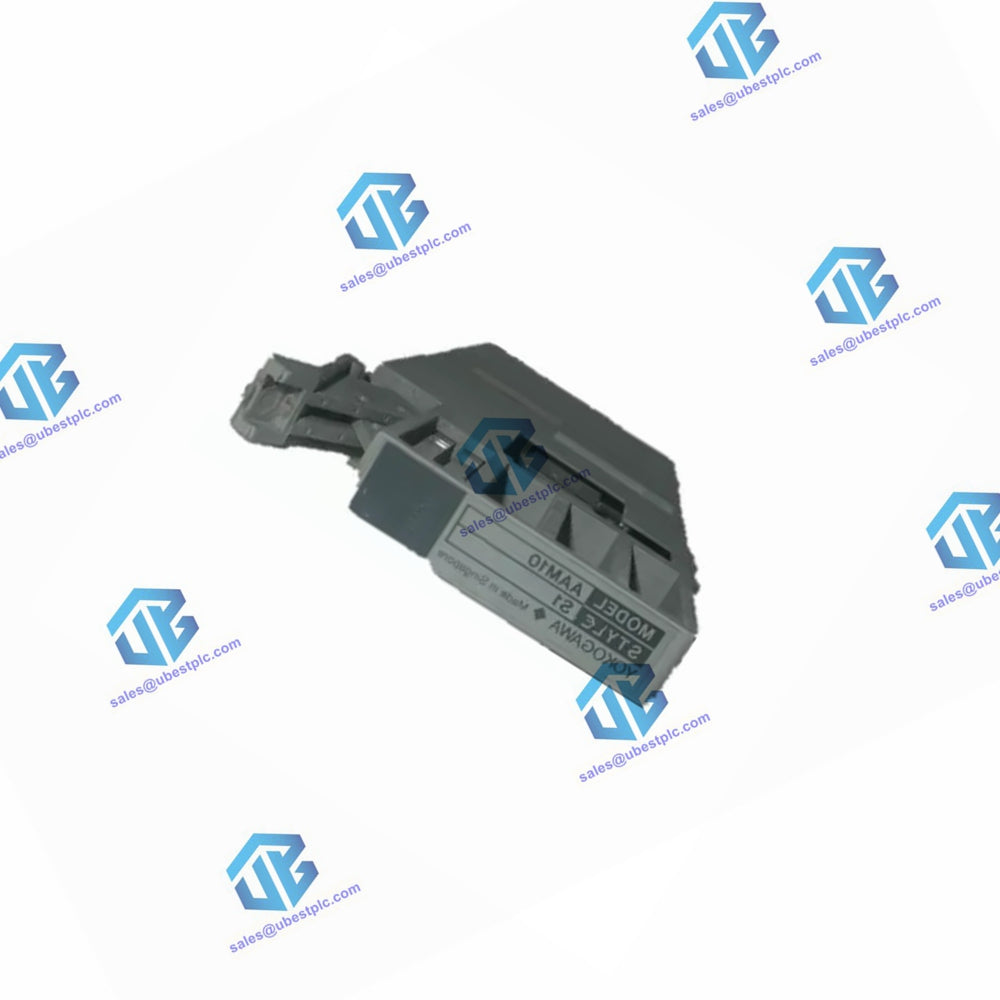

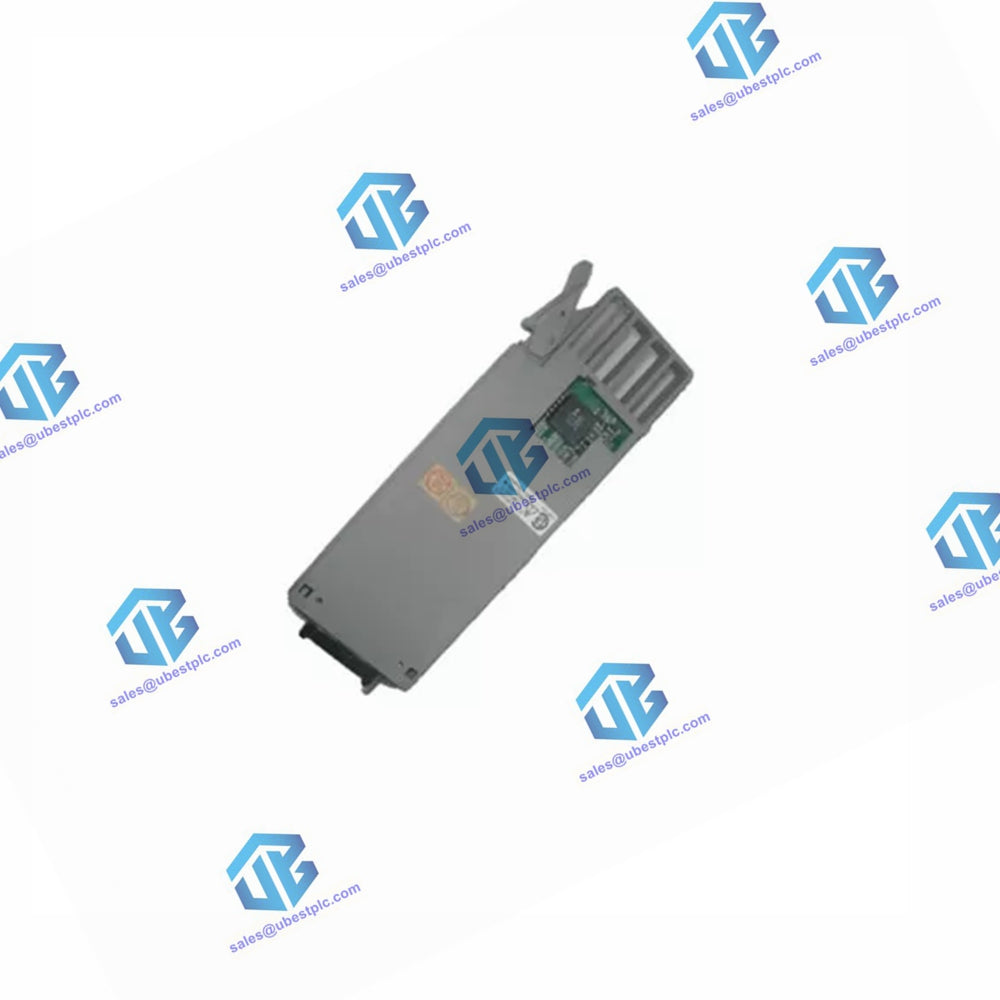

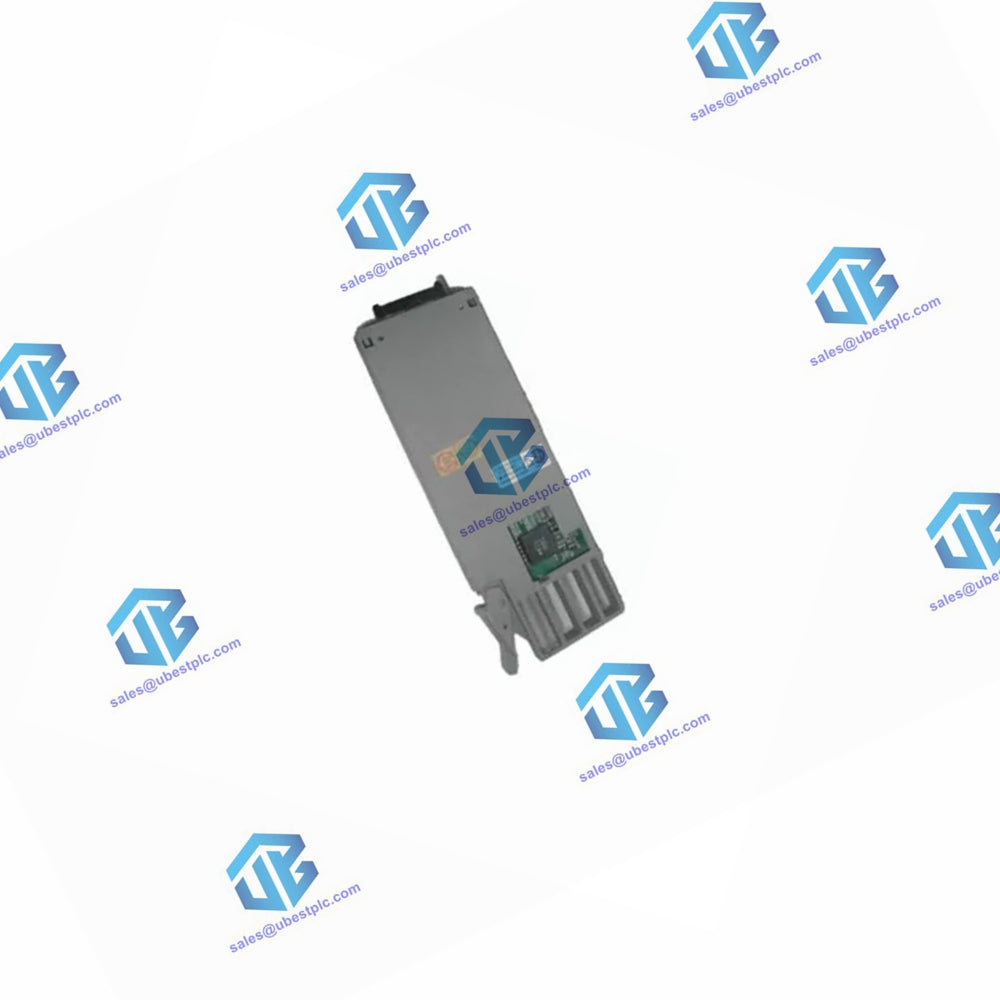

Modul Input Arus/Voltan

Modul ini direka bentuk untuk menerima 4-20 mA daripada pemancar 2 wayar dan isyarat piawai 1-5 V. Mampu mengendalikan pelbagai isyarat input, mereka juga boleh memproses isyarat melebihi julat standard. Apabila digabungkan dengan pemancar yang dilengkapi dengan Komunikasi BRAIN, modul ini memudahkan komunikasi antara Stesen Maklumat dan Perintah (ICS) dan pemancar.

Modul Input Arus/Voltan (Jenis Ringkas)

Modul ini menerima 4-20 mA daripada pemancar 2 wayar dan isyarat piawai 1-5 V.

Spesifikasi Item

• Model: AAM10
• Isyarat Input:
  • Voltan: 1 hingga 5 V DC
  • Arus: 4 hingga 20 mA DC (*1) (*2)
  • (Membekalkan kuasa kepada pemancar adalah mungkin)
• Rintangan Input:
  • Voltan: 1 MΩ (100 kΩ semasa kuasa dimatikan)
  • Semasa: 250 Ω
• Input yang dibenarkan:
  • Voltan: -10 hingga 30 V DC
  • Arus: 40 mA DC atau kurang
• Bekalan Kuasa Pemancar: 25.0 hingga 25.5 V DC (Had semasa output: 60 mA DC atau kurang)
• Output Voltan Tambahan: Tiada
• Pengekstrakan Akar Kuasa Dua: Tiada
• Penilaian Ketepatan:
  • Input voltan: ±4 mV
  • Input semasa: ±16 µA
• Kesan Perubahan Suhu Ambien (10 °C perubahan):
  • Input voltan: ±8 mV
  • Input semasa: ±32 µA
  • Keluaran voltan tambahan: ±24 mV
• Tempoh Kemas Kini Data: 50 ms
• Penggunaan Semasa: 250 mA atau kurang (5.0 V DC)
• Penebat Isyarat: Isyarat input diasingkan antara sistem
  • Voltan tahan: 1500 V AC/min
• Pemasangan: Pasang dalam Sarang Modul I/O
• Pendawaian: Sambungkan ke terminal Sarang Modul I/O dengan skru M4
• Tetapan Spesifikasi Isyarat Input: Isyarat input dan julatnya ditetapkan dengan perisian

Nota:

1. Modul ini boleh digabungkan dengan penghalang MTL 728. Dalam kes ini, rintangan pendawaian mestilah 10 Ω atau kurang, dan voltan kendalian terendah bagi pemancar 2 wayar mestilah 12 V DC atau kurang.
2. Apabila kuasa Model AAM10 dimatikan atau keadaan tidak normal berlaku, gelung input semasa terbuka. Jangan berkongsi isyarat semasa dengan penerima lain. Untuk berkongsinya, pasangkan Rintangan Shunt (250 Ω) pada modul dan gunakannya dalam mod voltan.
3. AAM10 boleh digunakan apabila semakan perisian keseluruhan sistem ialah R2.07 atau lebih baru.
