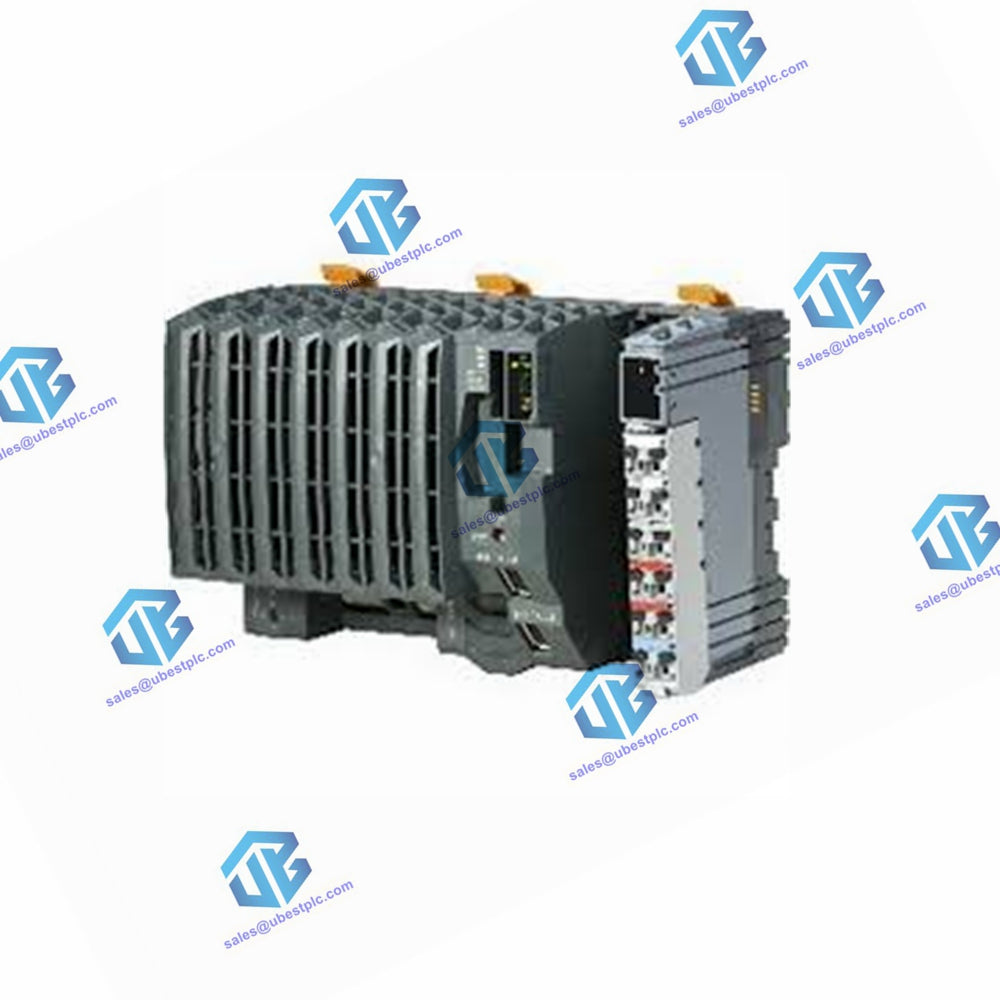

Penerangan Ringkas

• Antara Muka: 1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x Pautan X2X
• Modul Sistem: Pengawal

Maklumat Am

• Kod ID B&R: 0xC3B0
• Penyejukan: Tanpa kipas
• Penunjuk Status:
  • fungsi CPU
  • Ethernet
  • POWERLINK
  • CompactFlash
  • Bateri

Diagnostik

• Bateri: Ya, menggunakan penunjuk status LED dan perisian
• Fungsi CPU: Ya, menggunakan penunjuk status LED
• CompactFlash: Ya, menggunakan penunjuk status LED
• Ethernet: Ya, menggunakan penunjuk status LED
• POWERLINK: Ya, menggunakan penunjuk status LED
• Suhu: Ya, menggunakan daftar perisian

Sokongan

• Lebihan Pengawal: Tidak
• Sokongan Data Kesihatan Penyimpanan: Ya
• Sokongan ACOPOS: Ya
• Sokongan Komponen Visual: Ya

Penggunaan kuasa

• Tanpa Modul Antara Muka dan USB: 9.7 W
• Bekalan Kuasa Pautan X2X: 1.42 W
• I/O Dalaman: 0.6 W
• Lesapan Kuasa Tambahan oleh Penggerak: Tidak berkenaan

Pensijilan

• CE: Ya
• UKCA: Ya
• ATEX Zon 2: II 3G Ex nA nC IIA T5 Gc
• IP20: Ta (lihat manual pengguna X20)
• FTZÚ 09 ATEX 0083X: Ya
• UL cULus E115267: Peralatan kawalan industri
• HazLoc cCSAus 244665: Peralatan kawalan proses untuk lokasi berbahaya, Kelas I, Bahagian 2, Kumpulan ABCD, T5
• DNV: Suhu: B (0 hingga 55°C), Kelembapan: B (sehingga 100%), Getaran: B (4 g), EMC: B (jambatan dan dek terbuka)
• CCS: Ya
• LR: ENV1
• KR: Ya
• ABS: Ya
• BV EC33B: Suhu: 5 - 55°C, Getaran: 4 g, EMC: Jambatan dan geladak terbuka
• KC: Ya

Bekalan Kuasa CPU dan Pautan X2X

• Voltan Input: 24 VDC -15% / +20%
• Input Arus: Maks. 1.5 A
• Fius: Bersepadu, tidak boleh diganti
• Perlindungan Kekutuban Songsang: Ya
• Output Bekalan Kuasa Pautan X2X:
  • Kuasa Keluaran Nominal: 7 W
  • Sambungan Selari: Ya
  • Operasi Berlebihan: Ya

Bekalan Kuasa I/O Input

• Voltan Input: 24 VDC -15% / +20%
• Fius: Fius talian yang diperlukan: Maks. 10 A, pukulan perlahan

Bekalan Kuasa I/O Output

• Voltan Keluaran Nominal: 24 VDC
• Beban Kenalan yang Dibenarkan: 10 A

Bekalan Kuasa - Maklumat Am

• Penunjuk Status:
  • Lebihan beban
  • Status operasi
  • Status modul
  • Pemindahan data RS232

Diagnostik

• Pemindahan Data RS232: Ya, menggunakan penunjuk status LED
• Larian/Ralat Modul: Ya, menggunakan penunjuk status LED dan perisian
• Lebihan: Ya, menggunakan penunjuk status LED dan perisian

Pengasingan Elektrik

• Bekalan I/O - Bekalan Kuasa I/O: No
• Bekalan Pautan CPU/X2X - Bekalan Kuasa Pautan CPU/X2X: Ya

Pengawal

• Slot CompactFlash: 1
• Jam Masa Nyata: Tidak meruap, resolusi 1 s, -10 hingga 10 ppm ketepatan pada 25°C
• FPU: Ya
• Pemproses:
  • Jenis: Atom E680T
  • Kekerapan Jam: 1.6 GHz
  • L1 Cache:
    • Kod Data: 24 kB
    • Kod Program: 32 kB
  • Cache L2: 512 kB
• Pemproses I/O Bersepadu: Memproses titik data I/O di latar belakang
• Slot Antara Muka Modular: 1
• Baki Pembolehubah: Maks. 1 MB
• Masa Kitaran Kelas Tugasan Terpendek: 100 µs
• Masa Kitaran Arahan Biasa: 0.0027 µs

Penimbalan Data

• Pemantauan Bateri: Ya
• Bateri Litium: Min. 2 tahun pada suhu persekitaran 23°C

Memori Standard

• RAM: 512 MB DDR2 SDRAM
• RAM pengguna: 1 MB SRAM

Antara muka

• Antara muka IF1:
  • Isyarat: RS232
  • Varian: Sambungan dibuat menggunakan blok terminal 12-pin X20TB12
  • Maks. Jarak: 900 m
  • Kadar Pemindahan: Maks. 115.2 kbit/s
• Antara muka IF2:
  • Isyarat: Ethernet
  • Varian: 1x RJ45 terlindung
  • Panjang Talian: Maks. 100 m antara 2 stesen (panjang segmen)
  • Kadar Pemindahan: 10/100/1000 Mbit/s
  • Lapisan Fizikal: 10BASE-T/100BASE-TX/1000BASE-T
  • Half-Duplex: Ya
  • Dupleks Penuh: Ya
  • Autonegosiasi: Ya
  • Auto-MDI/MDIX: Ya
• Antara muka IF3:
  • Fieldbus: POWERLINK (V1/V2) mengurus atau mengawal nod
  • Jenis: Jenis 4
  • Varian: 1x RJ45 terlindung
  • Panjang Talian: Maks. 100 m antara 2 stesen (panjang segmen)
  • Kadar Pemindahan: 100 Mbit/s
  • Lapisan Fizikal: 100BASE-TX
  • Half-Duplex: Ya
  • Dupleks Penuh: Mod POWERLINK: Tidak / Mod Ethernet: Ya
  • Autonegosiasi: Ya
  • Auto-MDI/MDIX: Ya
• Antara muka IF4:
  • Jenis: USB 1.1/2.0
  • Varian: Jenis A
  • Maks. Arus Keluaran: 0.5 A
• Antara muka IF5:
  • Jenis: USB 1.1/2.0
  • Varian: Jenis A
  • Maks. Arus Keluaran: 0.5 A
• Antara muka IF6:
  • Bas medan: Induk Pautan X2X

Sifat Elektrik

• Pengasingan Elektrik: Ethernet (IF2), POWERLINK (IF3) dan X2X (IF6) diasingkan antara satu sama lain, daripada antara muka lain dan daripada PLC

Keadaan operasi

• Orientasi Pemasangan:
  • Mendatar: Ya
  • Menegak: Ya
• Ketinggian Pemasangan Di Atas Paras Laut:
  • 0 hingga 2000 m: Tiada had
  • >2000 m: Pengurangan suhu ambien sebanyak 0.5°C setiap 100 m
• Tahap Perlindungan setiap EN 60529: IP20

Keadaan Ambien

• Suhu:
  • Operasi:
    • Orientasi Pemasangan Mendatar: -25 hingga 60°C
    • Orientasi Pemasangan Menegak: -25 hingga 50°C
  • Penyimpanan: -40 hingga 85°C
  • Pengangkutan: -40 hingga 85°C
• Kelembapan Relatif:
  • Operasi: 5 hingga 95%, tidak pemeluwapan
  • Penyimpanan: 5 hingga 95%, tidak pemeluwapan
  • Pengangkutan: 5 hingga 95%, tidak terkondensasi

Sifat Mekanikal

• Nota: Pesan memori aplikasi (CompactFlash) secara berasingan
• Bateri Sandaran: Termasuk dalam penghantaran
• Plat Penutup Hujung X20 (Kanan): Termasuk dalam penghantaran
• Blok Terminal X20 12-Pin: Termasuk dalam penghantaran
• Sampul Slot Modul Antara Muka: Termasuk dalam penghantaran

Dimensi

• Lebar: 150 mm
• Ketinggian: 99 mm
• Kedalaman: 85 mm
• Berat: 400 g
