Panoramica

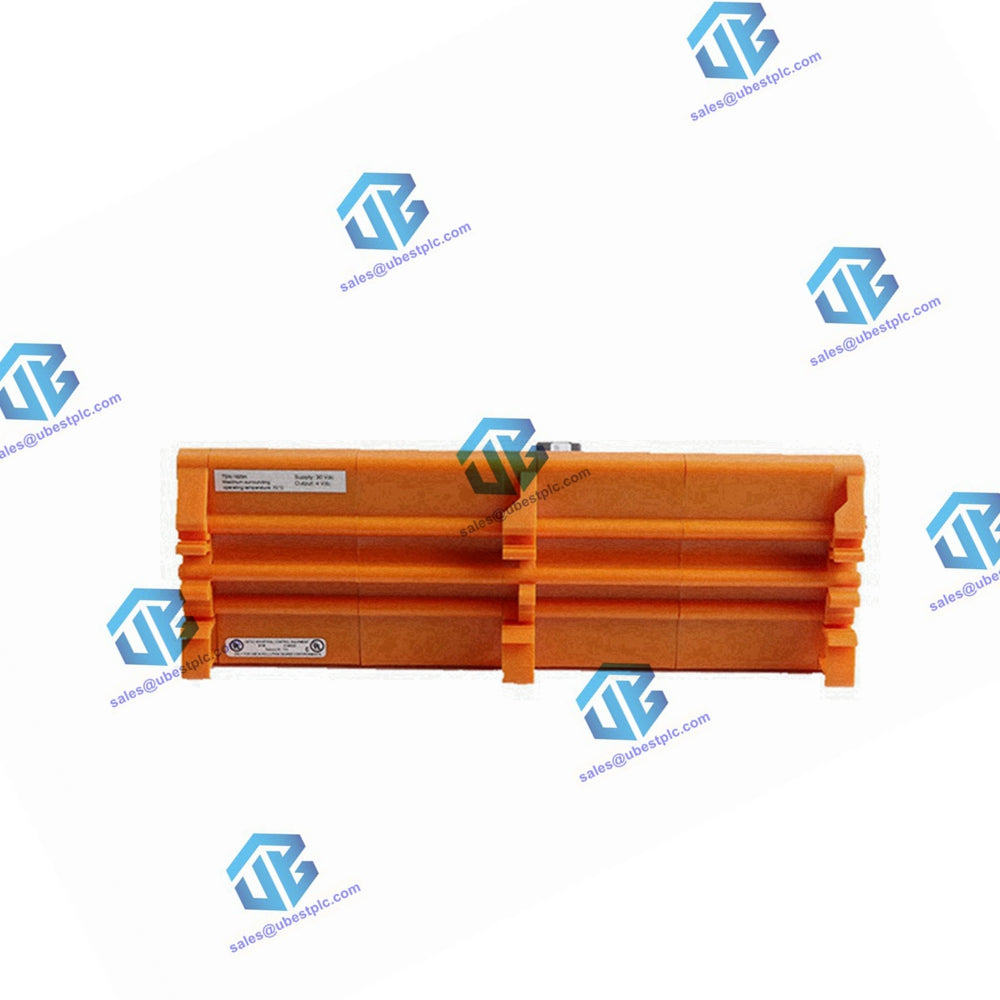

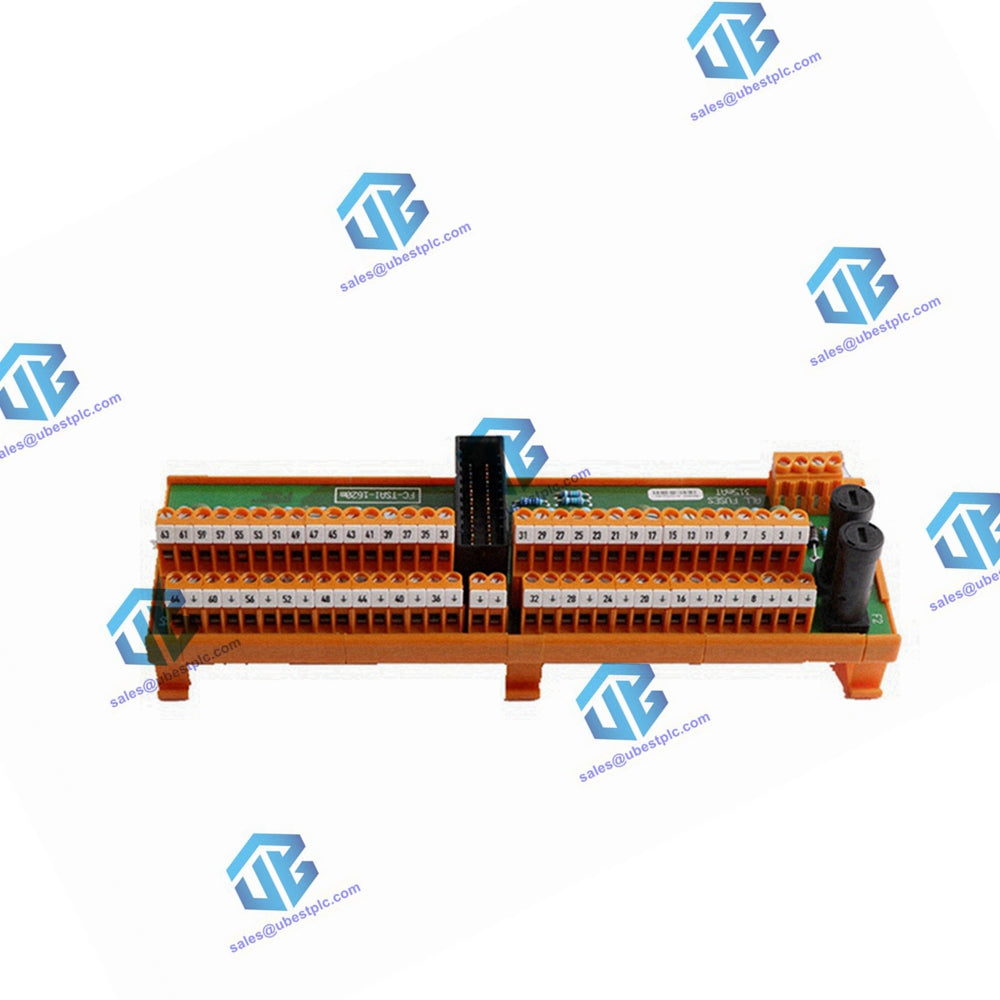

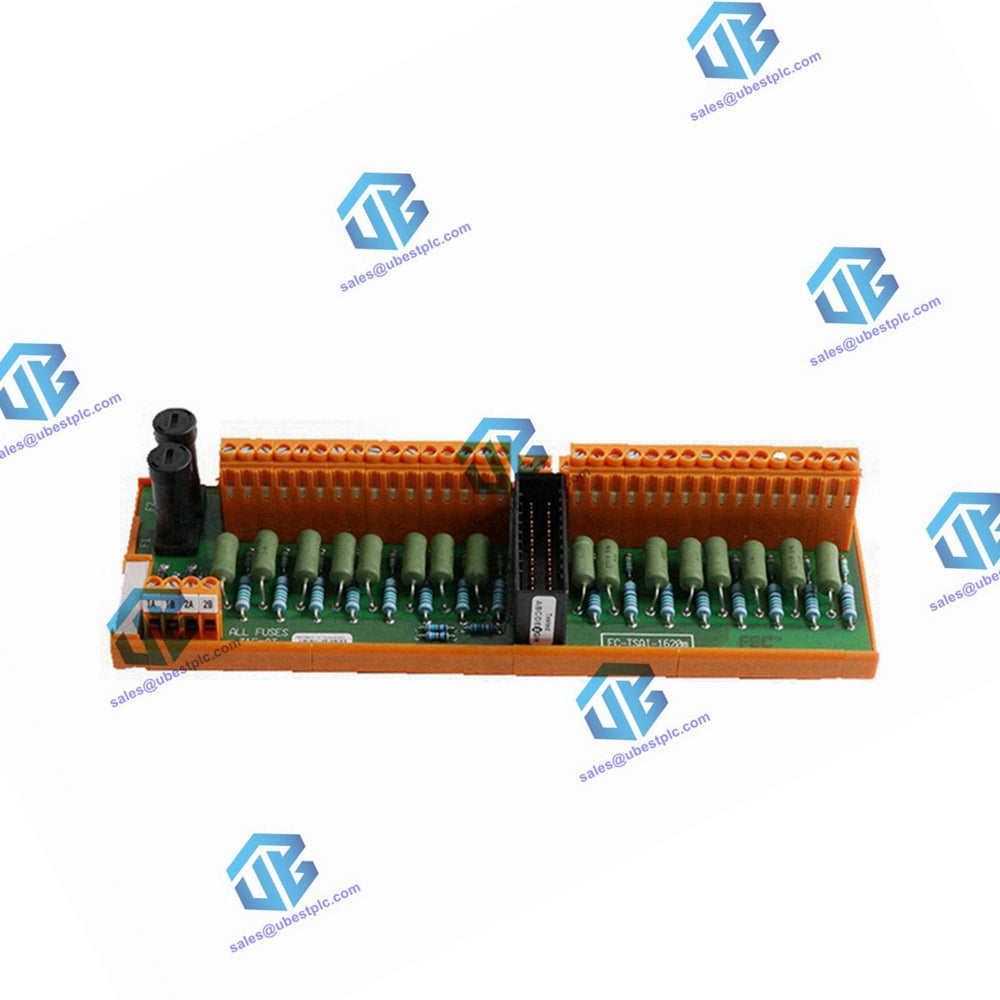

Il TSAI-1620m è un modulo FTA (Field Termination Assembly) di ingresso analogico sicuro da 0-20 mA e 4-20 mA. Funge da interfaccia cruciale tra i componenti di campo, come i sensori, e il modulo di ingresso analogico ad alta densità SAI-1620m nei sistemi Safety Manager. Questo modulo è progettato specificamente per l'uso in aree pericolose di Classe I, Divisione 2, garantendo un funzionamento sicuro e affidabile in ambienti difficili.

Funzioni principali

Il modulo TSAI-1620m svolge tre funzioni principali:

• Conversione del segnale: converte i segnali di campo 0(4)-20 mA CC ai livelli di segnale richiesti dal modulo SAI-1620m.
• Distribuzione dell'alimentazione: distribuisce l'alimentazione a ciascun trasmettitore con limitazione di tensione-corrente, garantendo la conformità agli standard per aree pericolose.
• Monitoraggio alimentazione: monitora l'alimentazione esterna collegata al modulo FTA.

Specifiche tecniche

Generale

• Numeri tipo: FS-TSAI-1620m, FC-TSAI-1620m
• Approvazioni: CE, TUV, UL, CSA, FM

Ingresso

• Numero di canali: 16 (2 gruppi di 8 canali con 0 V comune)
• Requisiti di alimentazione: 30 V CC esterni, 3 mA (senza carichi del circuito di ingresso)
• Corrente di ingresso : 0-25 mA
• Resistenza di ingresso : 250 Ω (± 1%)

Produzione

• Ai trasmettitori passivi (Vext) :
  • Resistenza di uscita : 270 Ω (± 5%)
  • Corrente di accensione per canale: <120 mA a 30 V CC
• Al modulo SAI-1620m :
  • Tensione di uscita : 0-4 V CC
  • Precisione: 0.10%

Fusibile

• Potenza nominale : 315 mA
• Dimensioni : 5x20mm
• Tensione nominale CA : 125 V
• Corrente di uscita massima per fusibile: 220 mA

Fisico

• Dimensioni del modulo: 210 × 70 × 60 mm (8,26 × 2,76 × 2,36 pollici)
• Guide DIN EN : TS32 / TS35 × 7,5
• Lunghezza binario utilizzato: 211 mm (8,30 pollici)
• Peso: 0.43kg

Terminazione

• Terminali a vite :
  • Massimo. Diametro filo: 2,5 mm² (AWG 14)
  • Lunghezza della striscia : 7 mm (0,28 pollici)
  • Coppia di serraggio: 0,5 Nm (0,37 piedi-libbre)
