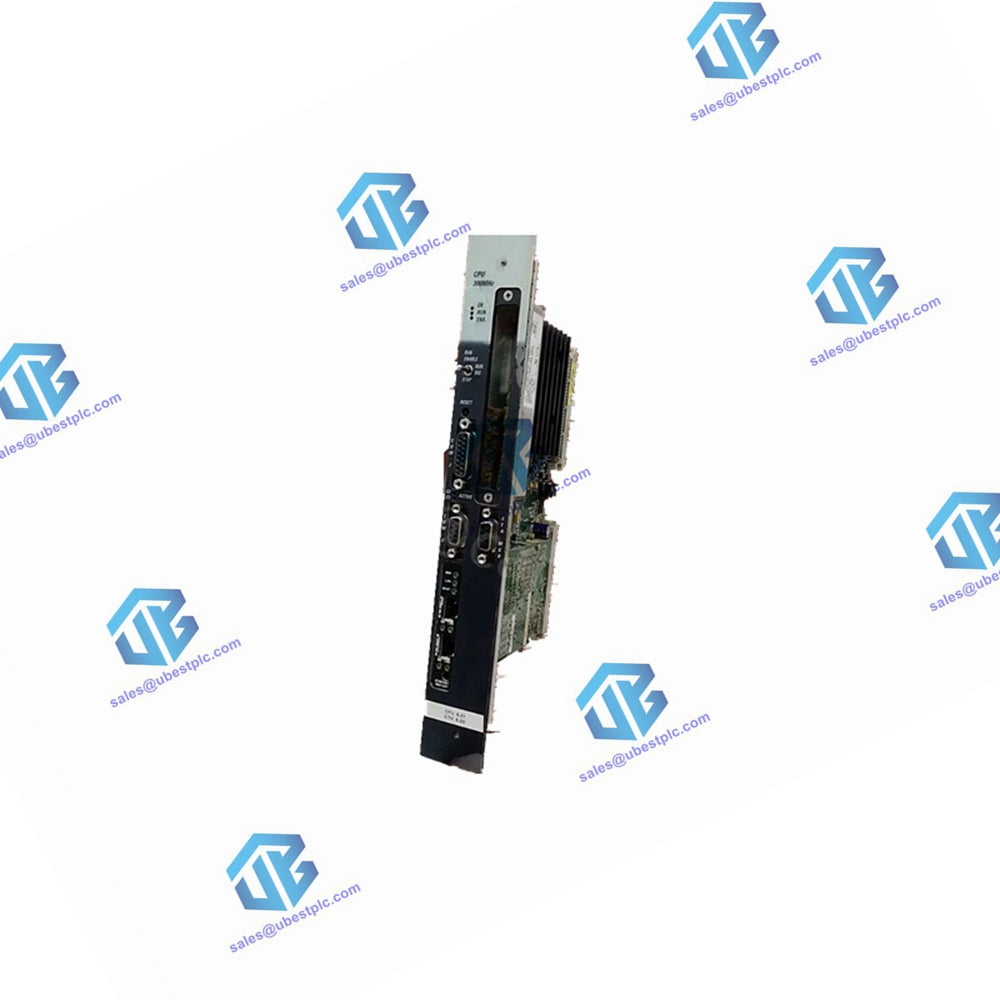

Modulo CPU GE Fanuc IC698CRE030 Rx7i

introduzione

Le CPU RX7i sono programmate e configurate dal software di programmazione per eseguire il controllo in tempo reale di macchine, processi e sistemi di movimentazione dei materiali. La CPU comunica con I/O e moduli opzionali intelligenti su un backplane montato su rack utilizzando il formato standard VME64. Comunica con il programmatore e i dispositivi HMI tramite le porte Ethernet integrate o una porta seriale utilizzando il protocollo SNP Slave.

Specifiche

Nota: per le specifiche ambientali e la conformità agli standard (ad esempio, FCC o direttive dell'Unione Europea), fare riferimento all'Appendice A del Manuale di installazione PACSystems RX7i, GFK-2223.

• Batteria: conservazione della memoria. Per la selezione, l'installazione e la durata stimata della batteria, fare riferimento al Manuale della batteria e dell'Energy Pack del controller PACSystems, GFK-2741.
• Memoria del programma: fino a 64 Mbyte di RAM con batteria tampone, 64 Mbyte di memoria utente flash non volatile.
• Requisiti di alimentazione :
  • CPE030 :
    • +5 V CC: 3,2 A nominali
    • +12 V CC: 0,003 A nominali
    • -12 V CC: 0,003 A nominali
  • CPE040 :
    • +5 V CC: 6,8 A nominali
    • +12 V CC: 0,003 A nominali
    • -12 V CC: 0,003 A nominali
• Temperatura di esercizio :
  • CPE030: da 0 a 50°C (da 32°F a 122°F)
  • CPE040: da 0 a 60°C (da 32°F a 140°F) con vano ventola
• Velocità di esecuzione booleana, tipica:
  • CPE030: 0,069 ms per 1000 contatti/boole booleani
  • CPE040: 0,02391 ms per 1000 contatti/boole booleani
• Precisione dell'orologio dell'ora del giorno: deriva massima di ±2 secondi al giorno
• Precisione dell'orologio del tempo trascorso (timing interno): ±0,01% massimo
• Comunicazioni integrate: RS-232, RS-485, interfaccia Ethernet
• Protocolli seriali supportati: Modbus RTU Slave, SNP, I/O seriale
• Porte Ethernet: interfaccia Ethernet half/full duplex da 10/100 Mbps con rilevamento automatico integrata
• Compatibilità VME: sistema progettato per supportare lo standard VME64 ANSI/VITA 1
• Blocchi di programma: fino a 512 blocchi di programma. La dimensione massima per un blocco è 128KB.
• Memoria :
  • %I e %Q: 32 Kbit per discreti
  • %AI e %AQ: configurabili fino a 32Kparole
  • %W: configurabile fino alla RAM utente massima disponibile
  • Memoria gestita (variabili simboliche e I/O combinate): configurabile fino a 10 Mbyte

Specifiche dell'interfaccia Ethernet

• Monitoraggio dei dati basato sul Web: fino a 16 server Web e connessioni FTP (combinate)
• Velocità dati Ethernet: 10 Mb/sec e 100 Mb/sec
• Interfaccia fisica : 10BaseT RJ45
• Supporto WinLoader : sì
• Numero di pagine basate sulla configurazione EGD: 255
• Sincronizzazione dell'ora : SNTP
• Consumo selettivo di EGD: sì
• Carica la configurazione EGD da RX7i al programmatore: sì
• Remote Station Manager su UDP: sì
• Gestore stazione locale (RS-232): porta RS-232 dedicata
• Parametri utente avanzati configurabili: sì
