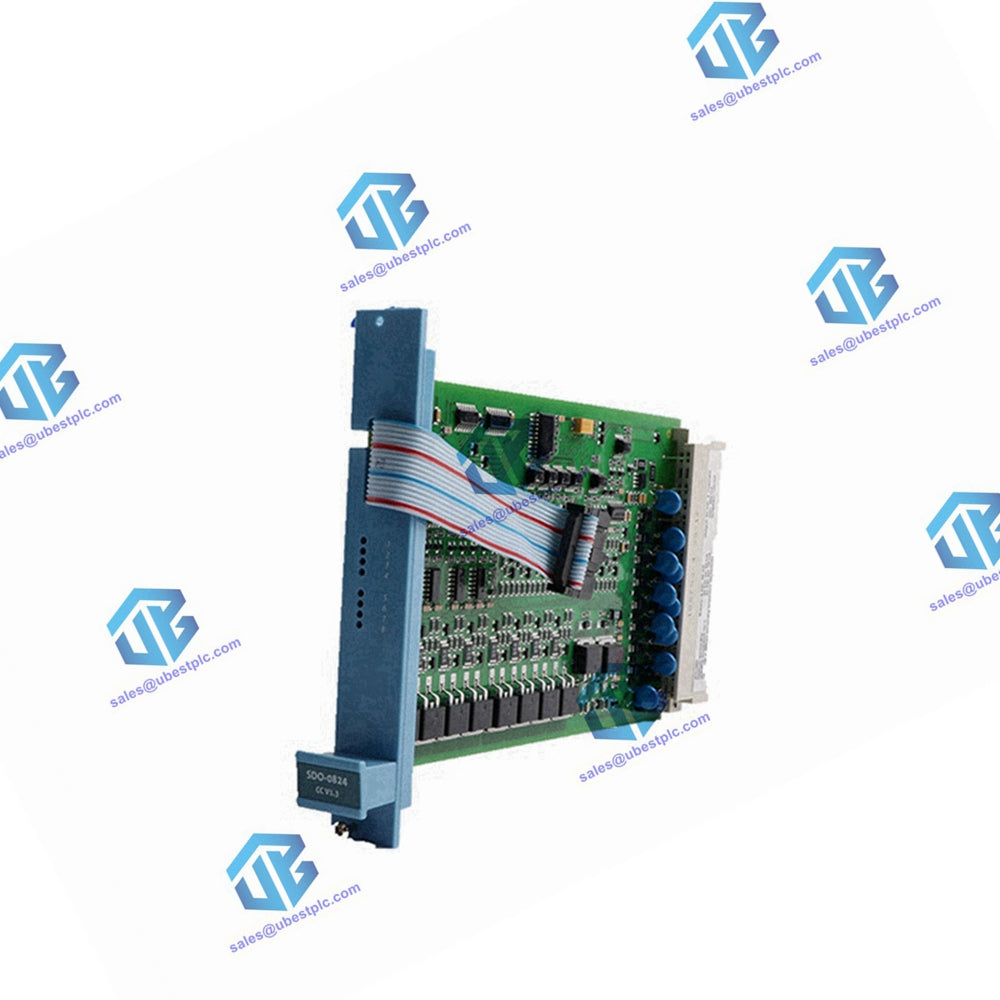

Specifiche del modulo SDOL-0424

Informazioni generali

• Numeri tipo modulo: FS-SDOL-0424, FC-SDOL-0424
• Approvazioni: CE, TUV, UL, CSA, FM
• Versione della scheda tecnica: 1.1
• Riferimento documento: EP-SM.MAN.6284 | Numero 1.10
• Requisiti di spazio: 4 TE, 3 HE (equivalenti a 4 HP, 3U)

Requisiti di alimentazione

• 5 V CC : 15 mA
• 24 V CC Interna : 50 mA
• 24 V CC esterni: 15 mA (senza carico in uscita)

Specifiche di uscita

• Numero di canali di uscita: 4
• Tipo di uscita: sorgente a stato solido da 24 V CC, a prova di cortocircuito
• Corrente massima del canale : 1 A
• Carico totale massimo del modulo: 3,6 A (limite di dissipazione del modulo)
• Induttanza di carico massima : 0,5 H
• Capacità di carico massima : 1 μF
• Rilevamento sovraccarico superiore: > 10 Ω
• Lampada con resistenza al freddo : > 20 Ω
• Caduta di tensione : < 1,3 V a 1 A
• Corrente disattivata : <0,1 mA
• Caduta di tensione di rilevamento corrente: <1 V a 1 A
• Corrente di ingresso WDG : 4 mA

Codifica chiave

• Codice modulo : Fori A13, C9
• Codice telaio : perni grandi A13, C9
