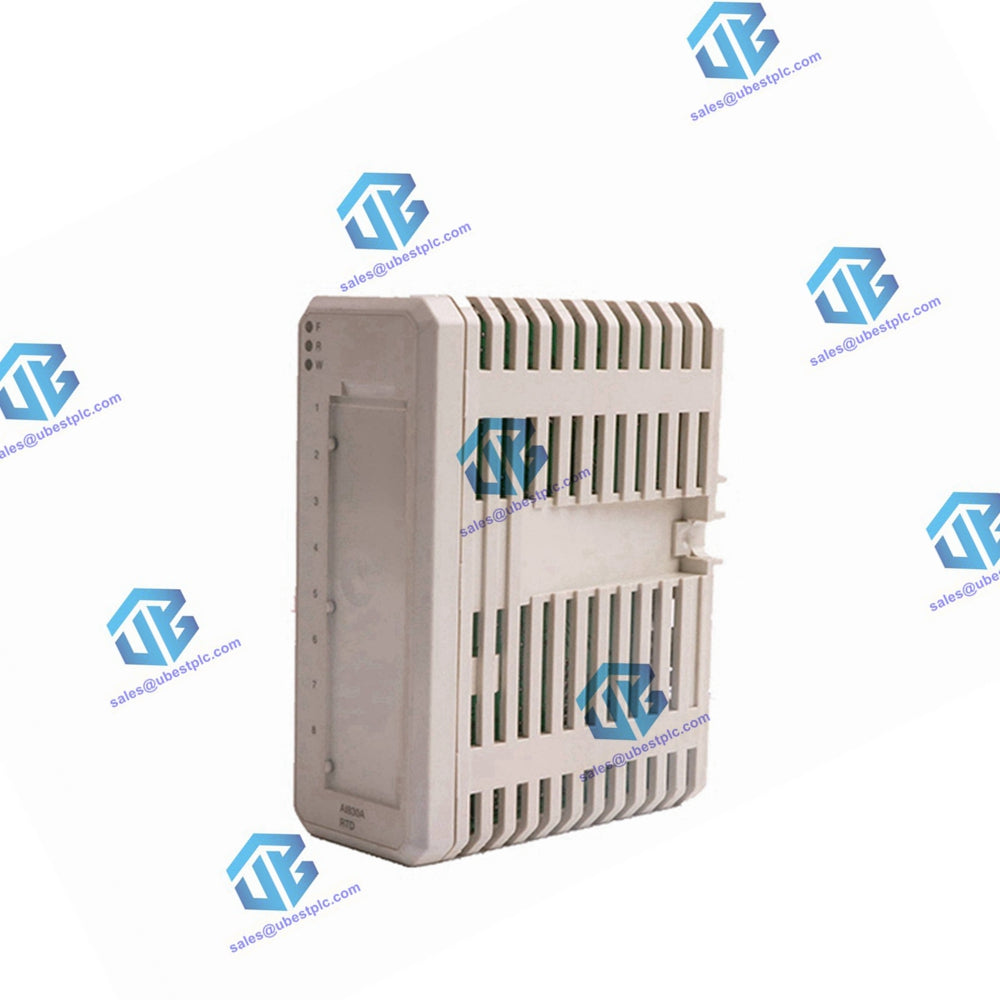

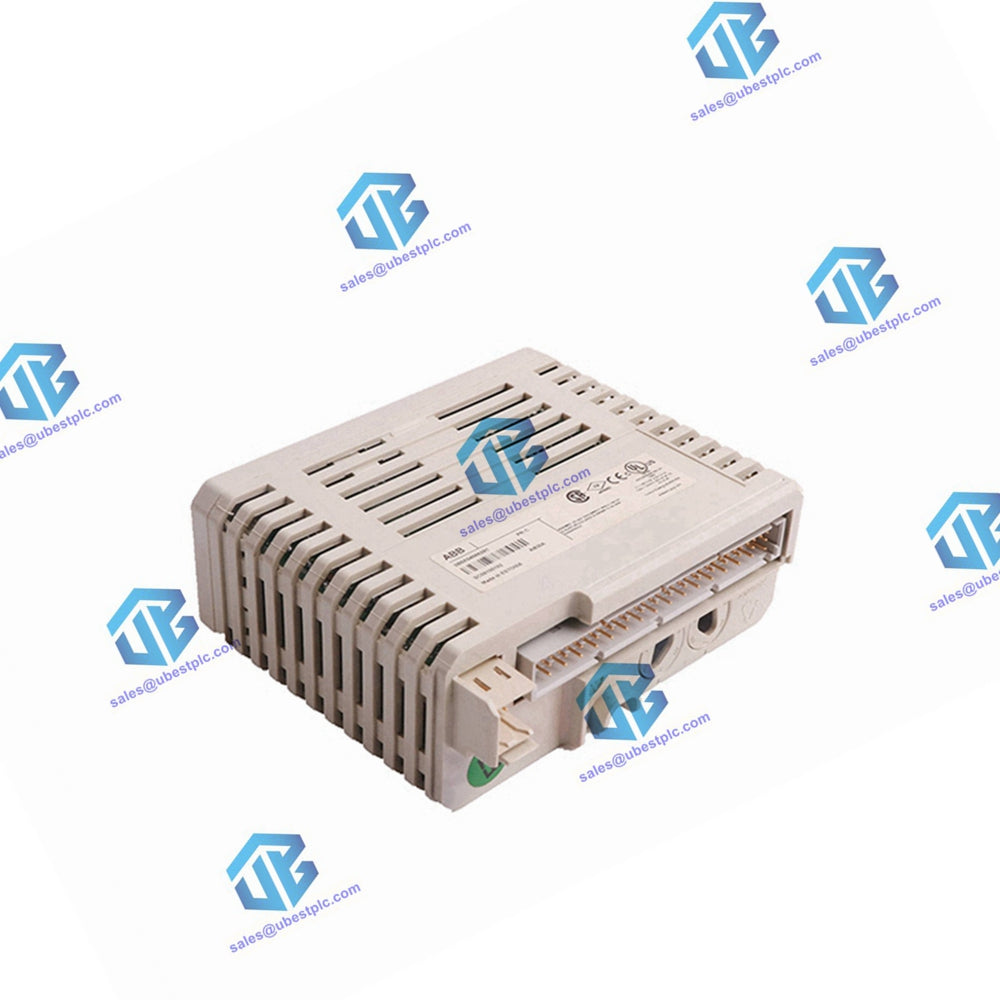

AO820 Modulo di uscita analogica bipolare galvanicamente isolata

Descrizione

Il modulo di uscita analogica AO820 dispone di 4 canali di uscita analogici bipolari. La scelta dell'uscita in corrente o tensione è configurabile per ciascun canale. Sono presenti set separati di terminali per le uscite di tensione e corrente e spetta all'utente cablare correttamente le uscite. Le uniche differenze tra la configurazione del canale di corrente o di tensione risiedono nelle impostazioni del software.

Per supervisionare la comunicazione con i convertitori A/D, i dati di uscita vengono riletti e verificati. Anche la diagnostica del circuito aperto viene letta continuamente. L'ingresso di supervisione della tensione di processo fornisce segnali di errore del canale se la tensione scompare. Il segnale di errore può essere letto tramite ModuleBus. La diagnostica del canale include il rilevamento degli errori del canale (segnalato solo sui canali attivi). L'errore viene segnalato se la corrente di uscita differisce dal valore impostato di uscita (ovvero, condizione di filo aperto).

Caratteristiche

• 4 canali da -20 mA...+20 mA, 0...20 mA, 4...20 mA o -10 V...+10 V, 0...10 V, 2...10 V uscite.
• Canali isolati galvanicamente singolarmente.
• L'OSP imposta le uscite su uno stato predeterminato al rilevamento dell'errore.

Appendice A Specifiche

AO820 Modulo di uscita analogica bipolare galvanicamente isolata
3BSE020924-510B197

Quattro diversi tipi di MTU

• La MTU estesa TU830 e la MTU compatta TU810 (o TU814) consentono il collegamento via cavo ai dispositivi senza terminali aggiuntivi.
• Il TU812 Compact MTU è dotato di un connettore D-Sub a 25 pin (maschio) per il collegamento al processo.

Dati tecnici

Specifiche del modulo di uscita analogica AO820 a 25°C

Caratteristica: Modulo di uscita analogica AO820
Numero di canali: 4
Gamma di uscita (nominale): -20 mA...+20 mA, 0...20 mA, 4...20 mA (1) o -10 V...+10 V, 0...10 V, 2...10 V (1)
Oltre l'intervallo: ± 15%
Carico in uscita: ≤550 ohm - Intervalli nominali; ≤510 ohm - Fuori campo
Carico in uscita, uscite in tensione: ≥ 5k ohm
Lunghezza massima del cavo sul campo: 600 metri (656 iarde)
Tempo di salita: <0,7 ms
Tempo di ciclo per tutti i canali: ≤1,5 ​​ms
Errore, tensione: max. 0,1%
Errore, corrente a 250 ohm: tip. 0,1%, massimo 0,15%
Risoluzione: 12 bit più segno
Output impostato come timer predeterminato (OSP): 256, 512, 1024 ms
Deriva termica: max. 90 ppm/°C
Consumo di corrente 24 V (Modulebus): 260 mA (max)
Consumo di corrente 5 V (Modulebus): 100 mA (max)
Dissipazione di potenza (2): 6 W
Supervisione: Modulo: potenza di uscita bassa; Canale: circuito aperto (per corrente > 1 mA)
Isolamento: isolato individualmente, da canale a canale e al comune del circuito
Unità di terminazione modulo: TU810, TU812, TU814 o TU830
Codice di codifica MTU: BC
Tensione di isolamento nominale: 50 V
Tensione di prova dielettrica: 500 V c.a.
