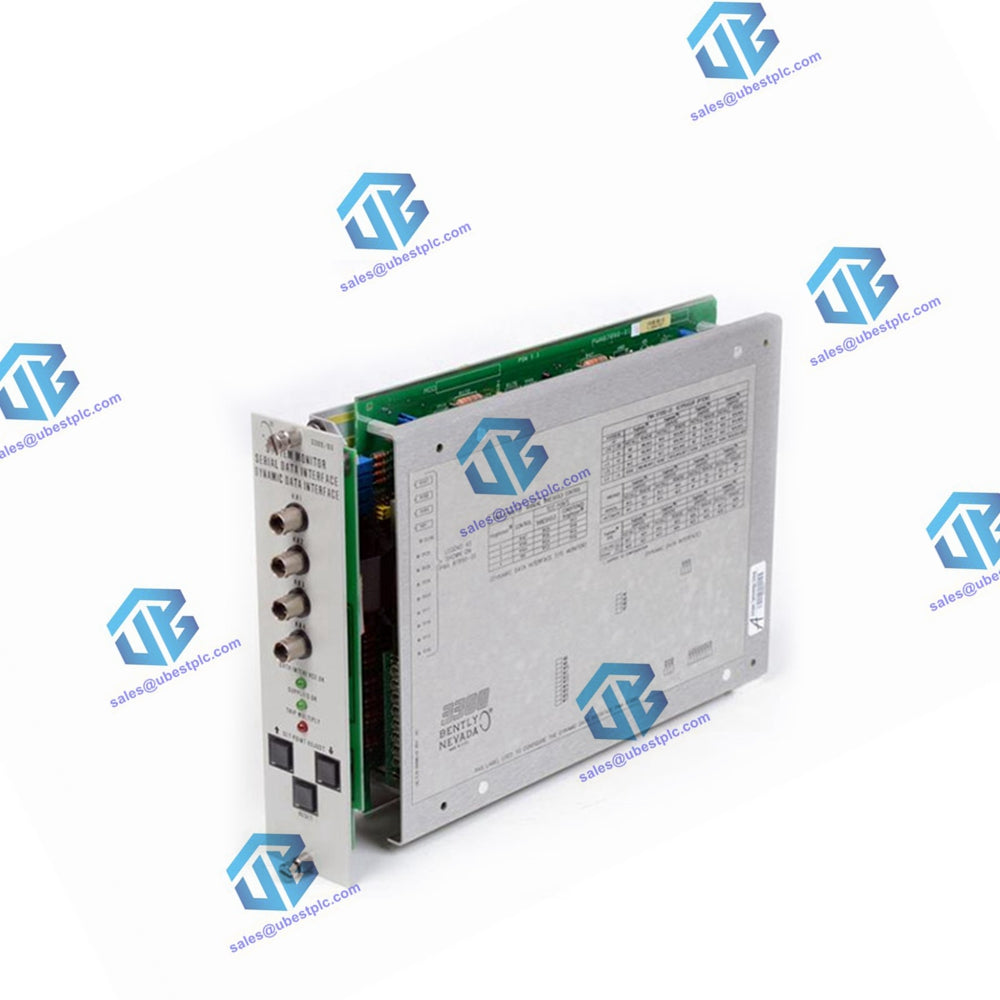

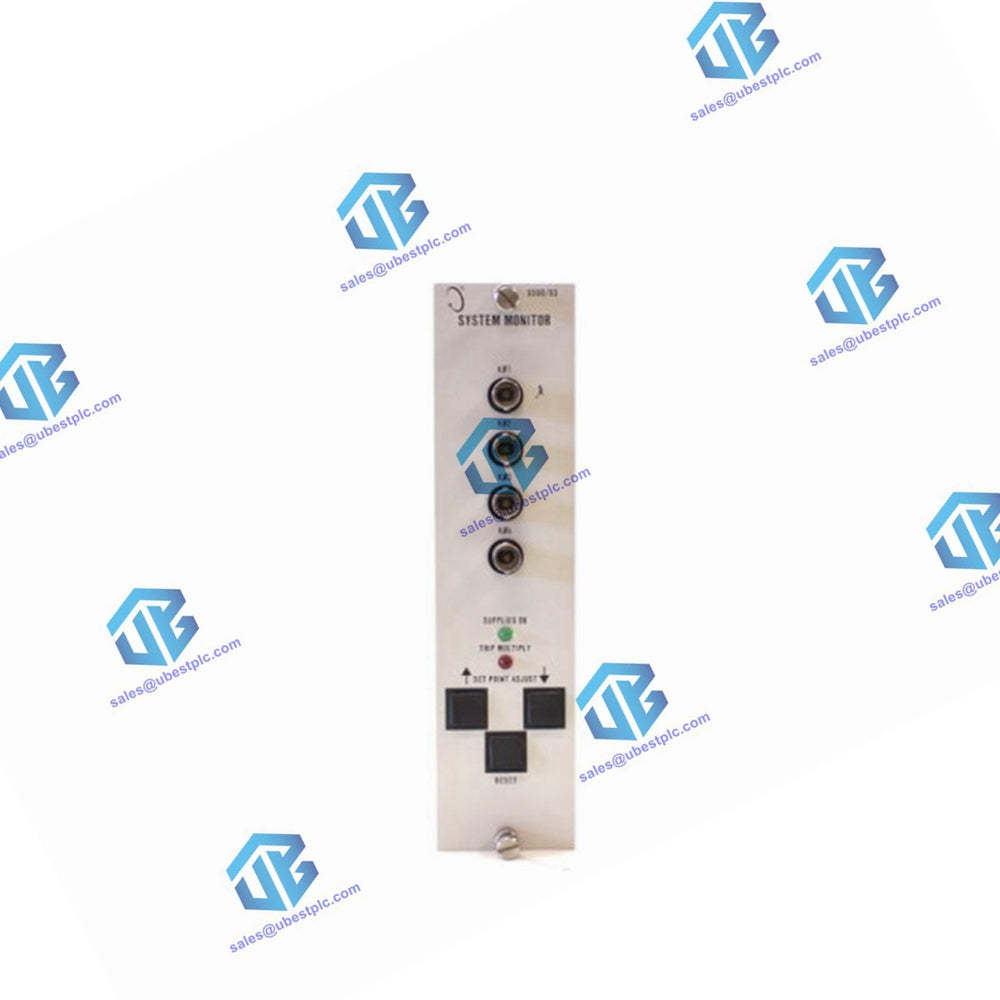

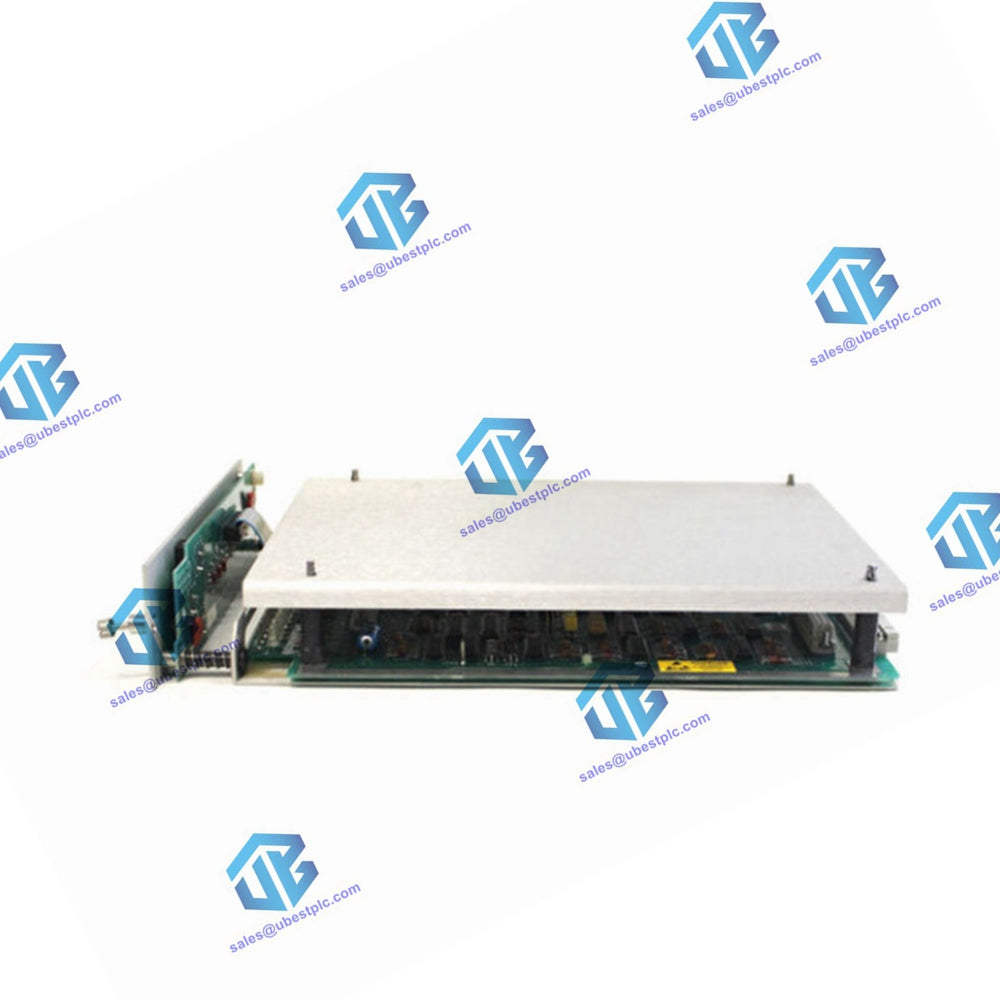

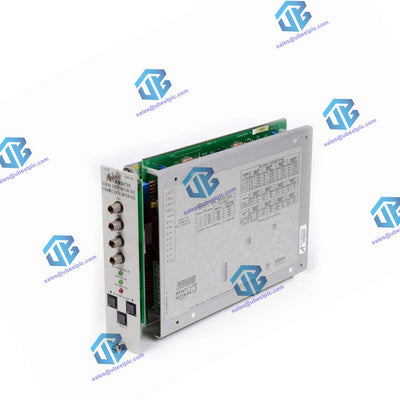

3300/03-03-00 Monitor di sistema Bently Nevada

Descrizione del monitor di sistema

Il monitor di sistema esegue quattro compiti importanti in un rack per monitor 3300, fornendo:

Funzioni comuni a tutti i monitor del rack:

• Regolazione del setpoint di allarme
• Alimentazione, terminazione, condizionamento e distribuzione Keyphasor®
• Riconoscimento dell'allarme

Collegamento di tutti i monitor installati a un processore di comunicazione esterno (venduto separatamente) tramite porte dati STATIC e DINAMICHE.

Interfaccia dati seriale (SDI) opzionale per la comunicazione di dati di trasduttori e monitor per computer di processo, sistemi di controllo digitali/distribuiti, controller programmabili e altri sistemi di controllo e automazione.

Dynamic Data Interface (DDI) opzionale per la comunicazione dei dati del trasduttore e del monitoraggio al software di gestione dei macchinari Bently Nevada compatibile. A seconda del tipo di dati richiesti, questa opzione può eliminare la necessità di un processore di comunicazione esterno.

Specifiche

Ingressi

Consumo di energia:

• 2 watt; 4,6 watt con opzioni di interfaccia.

Segnale del fattore chiave:

• Accetta fino a quattro segnali Keyphasor delle sonde di prossimità.
• Impedenza di ingresso: 10 kΩ.

Comunicazioni RS422:

• Impedenza: 4 kΩ.
• Soglia: 0,2 V.
• Velocità in baud: massimo 19,2 kbaud per SDI; Massimo 38,4 kbaud per DDI.
• Distanza: 1200 metri (4000 piedi) massimo.

Comunicazioni RS232:

• Impedenza: da 3 kΩ a 7 kΩ.
• Livelli di ingresso: alto da +3 a +25 V; Basso da -3 a -25 V.
• Velocità in baud: massimo 19,2 k baud per SDI e DDI.
• Distanza: massimo 30 metri (100 piedi).

Segnali Keyphasor®:

• Gamma di frequenza: da 60 a 30.000 cpm (rpm).
• Ciclo di lavoro: 1% minimo.
• Ampiezza: minimo 0,5 V picco-picco.
• Intervallo segnale CC: da 0 a -24 V (VT = -24 V CC); Da 0 a -18 V (TV = -18 Vcc).

Condizionamento del segnale:

• Gamma di frequenza: determinata dal software (selezionabile dall'utente); 10kHz massimo.
• Precisione - Segnale dinamico: ±0,3% del fondo scala, tipico, a 25°C (77°F); ±0,7% del fondo scala, massimo, a 25°C (77°F).
• Fase: ±0,2°, tipica, a 25°C (77°F); ±1°, massimo, a 25°C (77°F).
• Gap: 0,3% della portata del segnale CC, tipico.
• Giri/min: ±1 giri/min, tipico.

Interfaccia dati

OK:

• SPENTO quando l'hardware SDI o DDI non funziona correttamente o non è installato.

Comunicazioni RS422:

• Livelli: alto 2,5 V, minimo; Basso 0,5 V, massimo.
• Velocità in baud: 19,2 k baud, massimo, per SDI; 38,4 kbaud, massimo, per DDI.
• Distanza: 1200 metri (4000 piedi), massimo.

Comunicazioni RS232:

• Livelli: Alto +5 V, minimo; Basso -5 V, massimo.

Limiti ambientali

Temperatura di esercizio:

• Da 0°C a +65°C (+32°F a +150°F).

Temperatura di conservazione:

• Da -40°C a +85°C (da -40°F a +185°F).

Umidità relativa:

• Al 95%, senza condensa.
