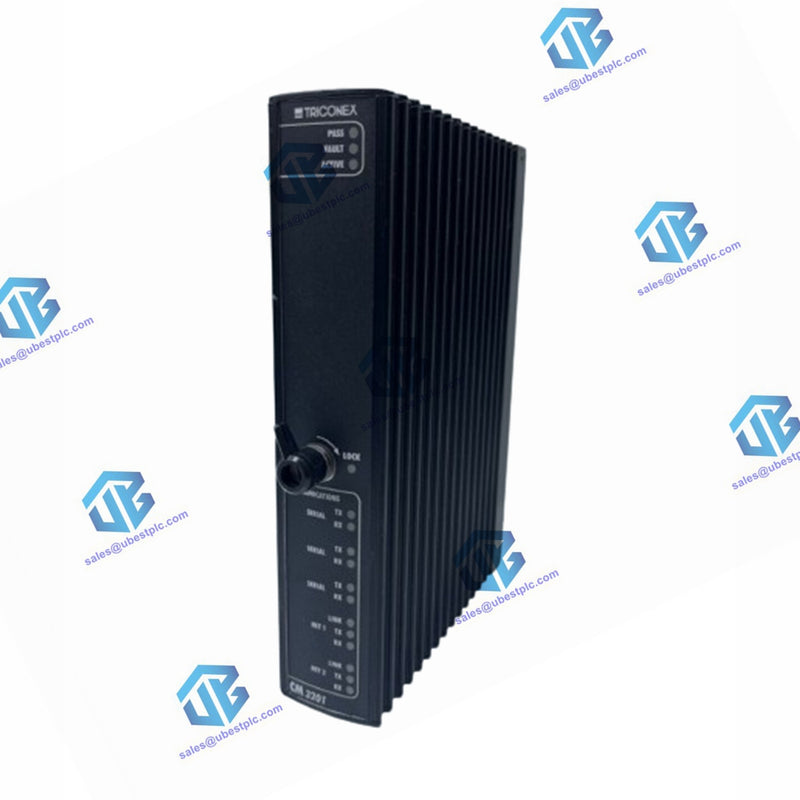

Specifica delle caratteristiche:

Potere logico:

• Tensione di ingresso nominale: 24 V CC
• Gamma di tensione operativa specificata: 24 V CC ±15% o +20% + 5% ondulazione CA (da 19,2 a 30 V CC)
• Potenza logica (senza MAU): 8 W massimo
• MAU di tipo AUI da 10 Mb: 6 W massimi aggiuntivi per MAU
• MAU di tipo MII da 100 Mb: 3,75 W massimi aggiuntivi per MAU
• Tensione di ingresso massima assoluta: 33 V CC
• Tensione di ingresso inversa massima assoluta: –0,6 V CC
• Tempo di interruzione dell'alimentazione in ingresso dal valore nominale: 1 ms massimo
• Frequenza di ripetizione: minimo 1 secondo
• Isolamento corrente inversa da ingresso a ingresso: 500 µA massimo
• Corrente di spunto per ingresso: 2,4 A massimo, in genere 1,2 A per 50 ms
• Limite di corrente di cortocircuito per ingresso: 2,4 A massimo
• Isolamento di terra da funzionale a logico: 0 V, nessun isolamento
• Isolamento da protezione a terra funzionale: 500 V CC
• Potenza in uscita AUI +12 V: 12 V ±10%, 6 W massimo, corrente limitata
• Potenza in uscita MII +5 V: 5 V ±5%, 3,75 W massimo, corrente limitata

Porte di comunicazione - Porte di rete:

• Porte Modbus:

  • 3 porte RS-232/485 otticamente isolate, configurabili da TriStation
  • Connettore: standard DTE DB a 9 pin, schermato, situato sulla piastra base
  • Lunghezza massima del cavo RS-232: 15 m (50 piedi)
  • Lunghezza massima del cavo RS-485: 1,2 km (4.000 piedi)
  • Velocità di trasmissione supportate (bps): 1200, 2400, 4800, 9600, 19,2 K, 38,4 K, 57,6 K, 115,2 K
  • Protocolli: Master o slave, modalità RTU e ASCII, parità opzionale, 1 bit di stop
  • Isolamento galvanico della porta seriale: 500 V CC

• Porta di rete 10BaseT:

  • Ethernet 10 Mbps, protocollo configurabile da TriStation
  • Connettore: standard RJ-45, schermato, situato sulla piastra base
  • Lunghezza massima del cavo: 100 m, utilizzando un cavo a doppino intrecciato di categoria 5

• Porta Ethernet 100BaseTX:

  • 100 o 10 Mbps, velocità selezionata automaticamente, configurabile da TriStation
  • Connettore: standard RJ-45, schermato, situato sulla piastra base
  • Lunghezza massima del cavo: 30 m, utilizzando un cavo a doppino intrecciato di categoria 5

• Protocolli (entrambe le porte di rete): Server stampante di rete JetDirect DLC/LLC, TCP/IP, sincronizzazione dell'ora Triconex Peer-to-Peer TriStation TSAA

• Indirizzo di rete: derivato dal connettore dell'indirizzo della piastra base MP

• Isolamento galvanico: 500 V CC
