Keterangan:

Terminal Bus HIMA H 7506 dirancang untuk pemasangan bus komunikasi HIBUS-2 (RS 485). Ini memfasilitasi koneksi PES saluran tunggal dan sistem PES redundan, khususnya H41q dan H51q, melalui kabel data BV 7040 dan BV 7046. Terminal bus ini merupakan komponen penting dalam memastikan komunikasi yang andal dalam pengaturan otomasi industri.

Koneksi:

• Soket Min-D 25 Kutub: Menghubungkan PES saluran tunggal dan PES H41q/H51q redundan.
• Klem Steker 6 Kutub: Dua klem steker 6 kutub digunakan untuk sambungan bus 2 kabel, yang dapat menampung bagian hingga 2,5 mm².

Kegunaan:

• Resistor Pengakhiran Bus: Dua sakelar memungkinkan resistor pengakhiran bus diaktifkan di setiap ujung bus 2 kabel. Hal ini memastikan penghentian yang tepat dan integritas sinyal untuk bus komunikasi.
• Penggunaan Akhir Bus: Ketika H 7506 digunakan pada ujung bus 2 kabel, blok terminal X2 tidak dapat dihubungkan.

Aplikasi:

Terminal bus H 7506 digunakan sesuai dengan pedoman aplikasi khusus, yang mencakup instruksi yang terdapat dalam lembar data H 7505. Penting untuk memastikan pemasangan dan fungsi yang tepat dalam sistem komunikasi HIBUS-2.

Desain mekanik:

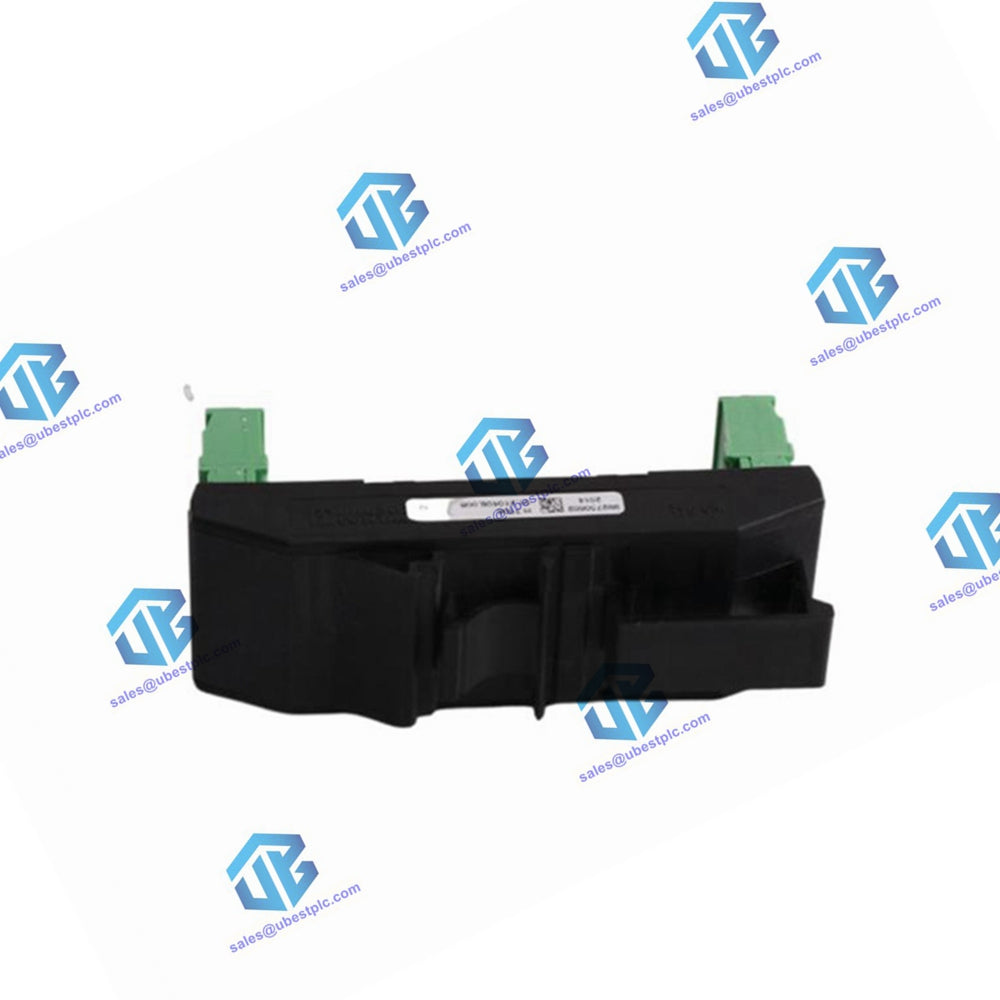

• Pemasangan Rel DIN: Kotak terminal dirancang untuk pemasangan rel profil topi atas, sesuai dengan standar DIN 46277.

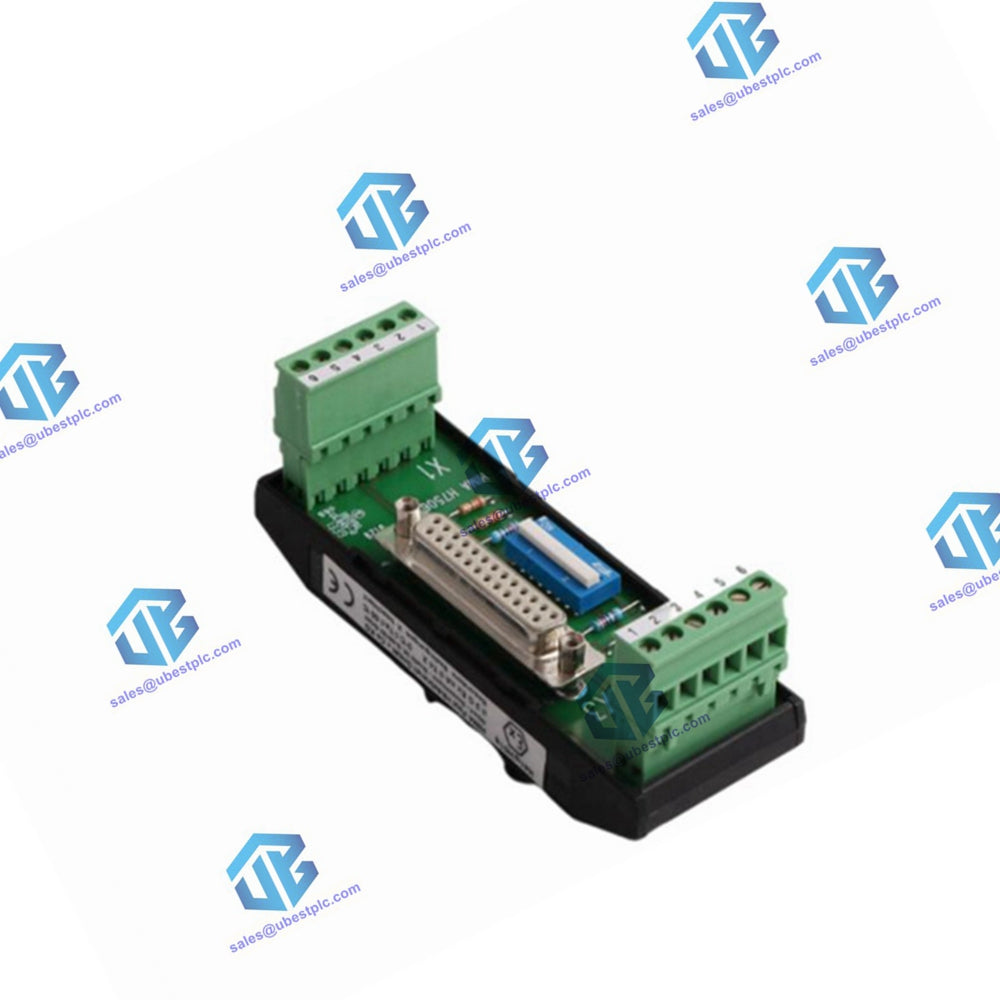

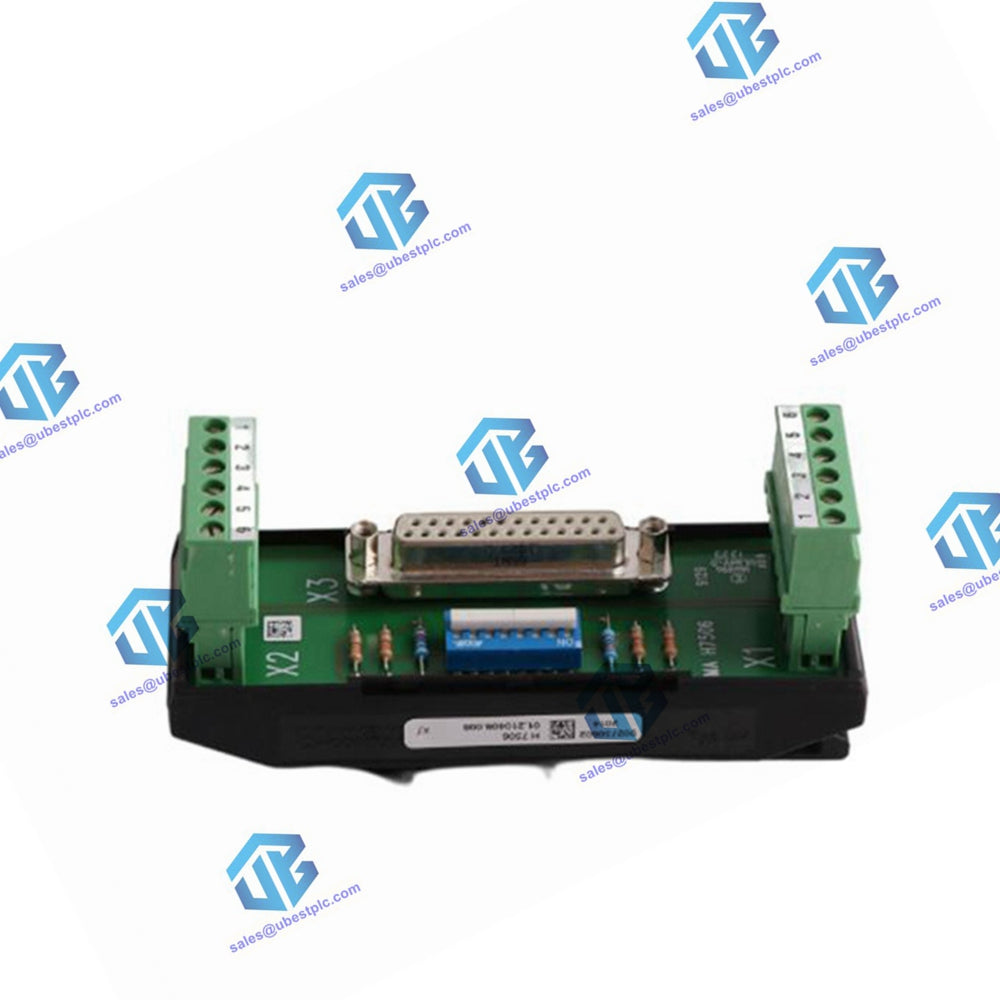

• Konfigurasi Kotak Terminal: Dilengkapi dua klem 6 kutub untuk sambungan bus dan satu soket Min-D 25 kutub untuk sambungan perangkat.

Terminal Bus HIMA H 7506 merupakan komponen penting dalam instalasi HIBUS-2, menyediakan konektivitas yang andal dan efisien untuk sistem otomasi proses industri. Desainnya yang kuat dan fitur fungsional menjadikannya pilihan yang sangat baik untuk memastikan integritas komunikasi bus RS 485.
