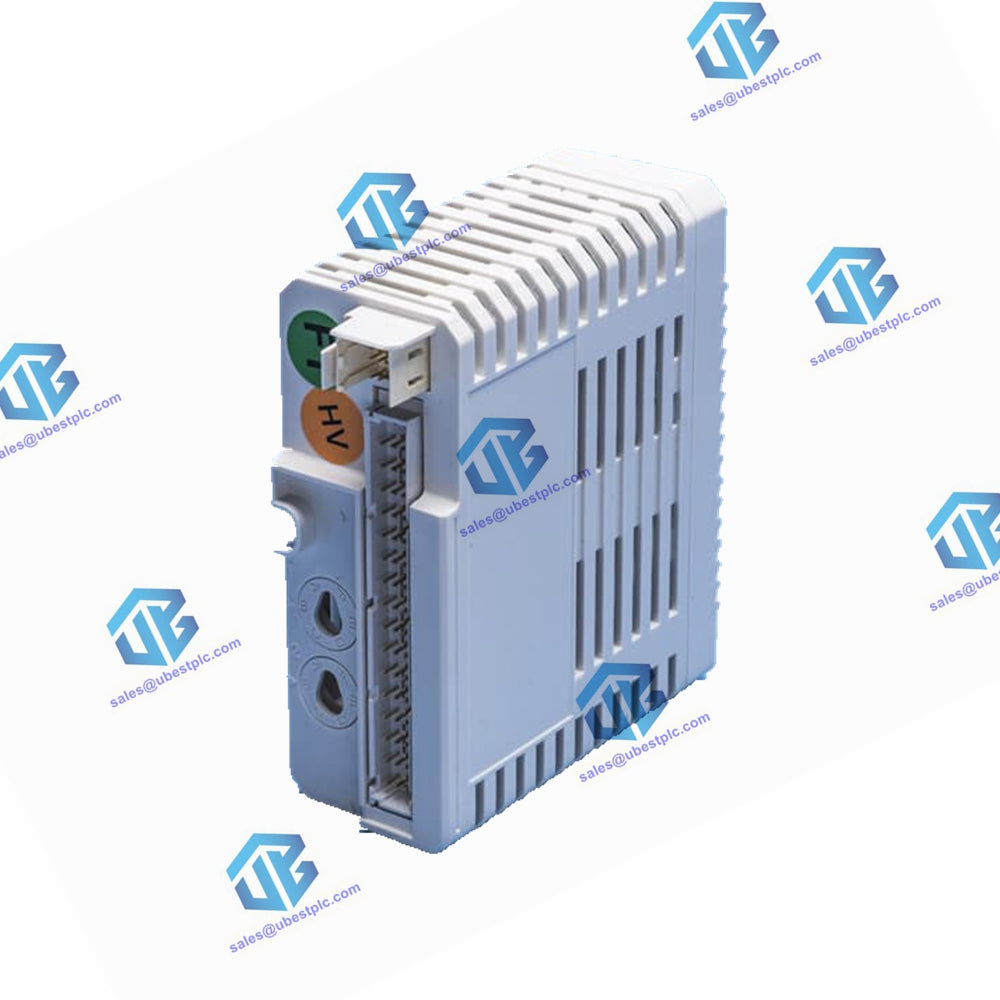

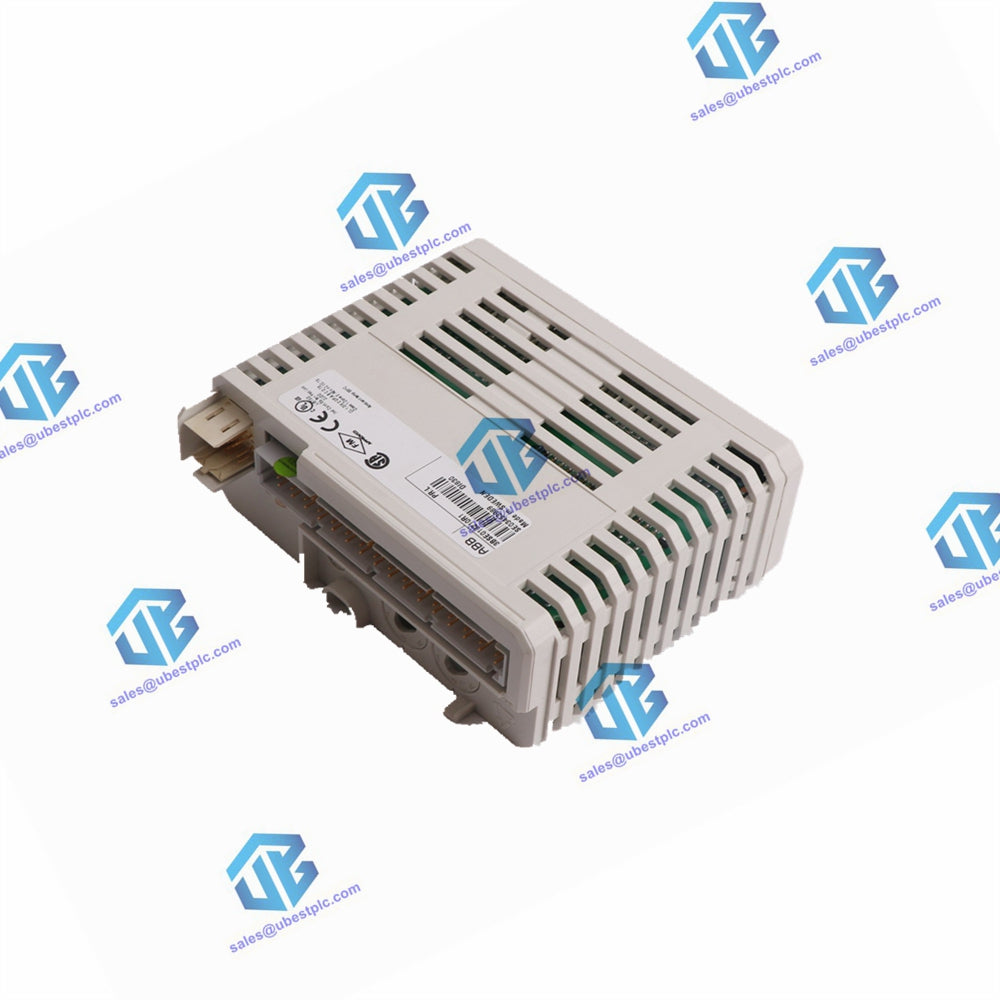

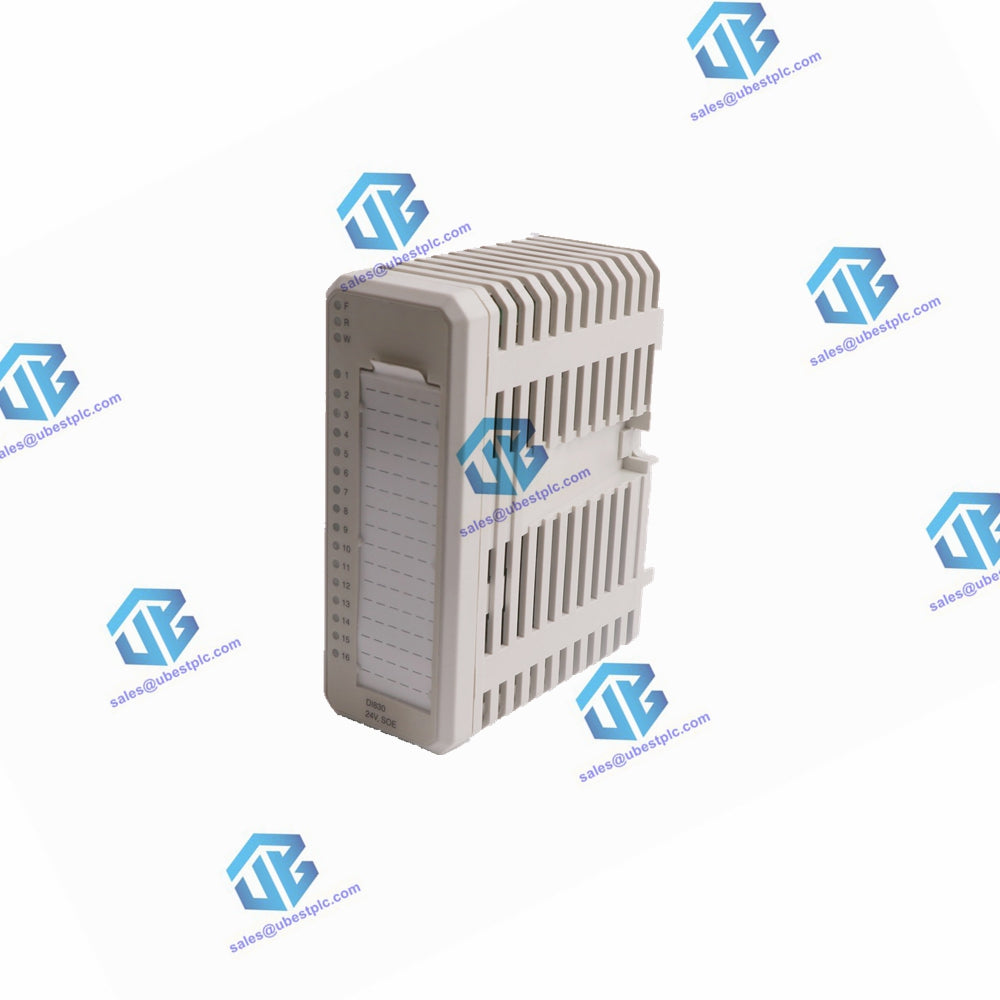

Modul Input Analog Diferensial AI820

Keterangan

Modul Input Analog AI820 memiliki 4 input arus/tegangan bipolar diferensial. Setiap saluran dapat berupa masukan tegangan atau arus. Input saat ini dapat menahan mode normal maksimum yang tidak disengaja 30 V d.c. koneksi. Untuk melindungi rangkaian masukan arus terhadap tingkat masukan yang berbahaya, misalnya secara tidak sengaja menghubungkan sumber 24 V, nilai resistor dari resistor penginderaan arus 250Ω adalah sekitar 5 Watt. Hal ini dimaksudkan hanya untuk melindungi sementara satu saluran pada satu waktu.

Modul ini mendistribusikan pasokan pemancar eksternal ke setiap saluran. Ini menambahkan koneksi sederhana (dengan MTU yang diperluas) untuk mendistribusikan pasokan ke pemancar 2 kabel eksternal. Tidak ada batasan arus pada terminal daya pemancar.

Keempat saluran diisolasi dari ModuleBus dalam satu grup. Daya ke tahap input diubah dari 24 V pada ModuleBus.

Fitur

• 4 saluran untuk -20...+20 mA, 0...20 mA, 4...20 mA, -10...+10 V, 0...10 V, 2...10 V, - 5...+5 V, 0...5 V, 1...5 V dc. masukan diferensial bipolar.
• Satu kelompok yang terdiri dari 4 saluran diisolasi dari tanah.
• Resolusi 14 Bit plus tanda.
• Resistor shunt masukan terlindung hingga 30 V d.c.
• Masukannya tahan terhadap komunikasi HART.

Lampiran A Spesifikasi

Modul Input Analog Diferensial AI820, +/- 20 mA, +/- 10 V, +/- 5 V
3BSE020924-510 B 97

Empat Jenis MTU yang Berbeda

• TU830 Extended MTU memungkinkan koneksi tiga kabel ke perangkat tanpa terminal tambahan.
• MTU Kompak TU810 (atau TU814) memiliki terminal untuk input tegangan proses 24 V tetapi memerlukan terminal eksternal untuk mendistribusikan catu daya 24 V ke perangkat lapangan.
• TU812 Compact MTU memiliki konektor D-Sub 25 pin (jantan) untuk koneksi ke proses.

Data teknis

Spesifikasi Modul Input Analog Diferensial AI820 pada 25°C

Fitur: Modul Input Analog AI820
Jumlah Saluran: 4
Jenis Masukan: Diferensial bipolar
Rentang Pengukuran (Nominal): -20...+20 mA, 0...20 mA, 4...20 mA (1), -10...+10 V, 0. ..10 V, 2...10 V (1), -5...+5 V, 0...5 V, 1...5 V (1) d.c.
Kisaran Atas/Bawah: ± 15%
Impedansi Masukan (pada Masukan Tegangan): 200kΩ ± 25% Mode umum; 800kΩ ± 25% Mode normal
Impedansi Masukan (pada Masukan Saat Ini): 250 Ω
Panjang Kabel Lapangan Maksimum: 600 meter (656 yd.)
Maks. Diferensial d.c. Masukan (Kesalahan): 30 V
Masukan Tegangan Mode Umum: 50 V d.c.
CMRR, 50 Hz, 60 Hz: 80 dB (>60 dB d.c.)
NMRR, 50 Hz, 60 Hz: 33 dB
Kesalahan: Maks. 0,1%
Resolusi: 14 bit tanda plus
Pergeseran Suhu, Arus: Maks. 50 ppm/°C
Pergeseran Suhu, Tegangan: Maks. 70 ppm/°C
Waktu Siklus Pembaruan (Keempat Saluran): <26 ms
Konsumsi Arus 24 V (Modulebus): 70 mA
Konsumsi Saat Ini 5 V (Modulebus): 80 mA
Disipasi Daya: 1,7W
Pengawasan Tegangan: Pasokan proses internal
Filter Input (Waktu Naik): 40 ms
Penggabungan Pasokan Pemancar pada MTU yang Diperluas: Ya
Isolasi: Diisolasi secara berkelompok dari tanah
Unit Penghentian Modul: TU810, TU812, TU814, atau TU830
Kode Penguncian MTU: BB
Tegangan Isolasi Terukur: 50 V
Tegangan Uji Dielektrik: 500 V a.c
