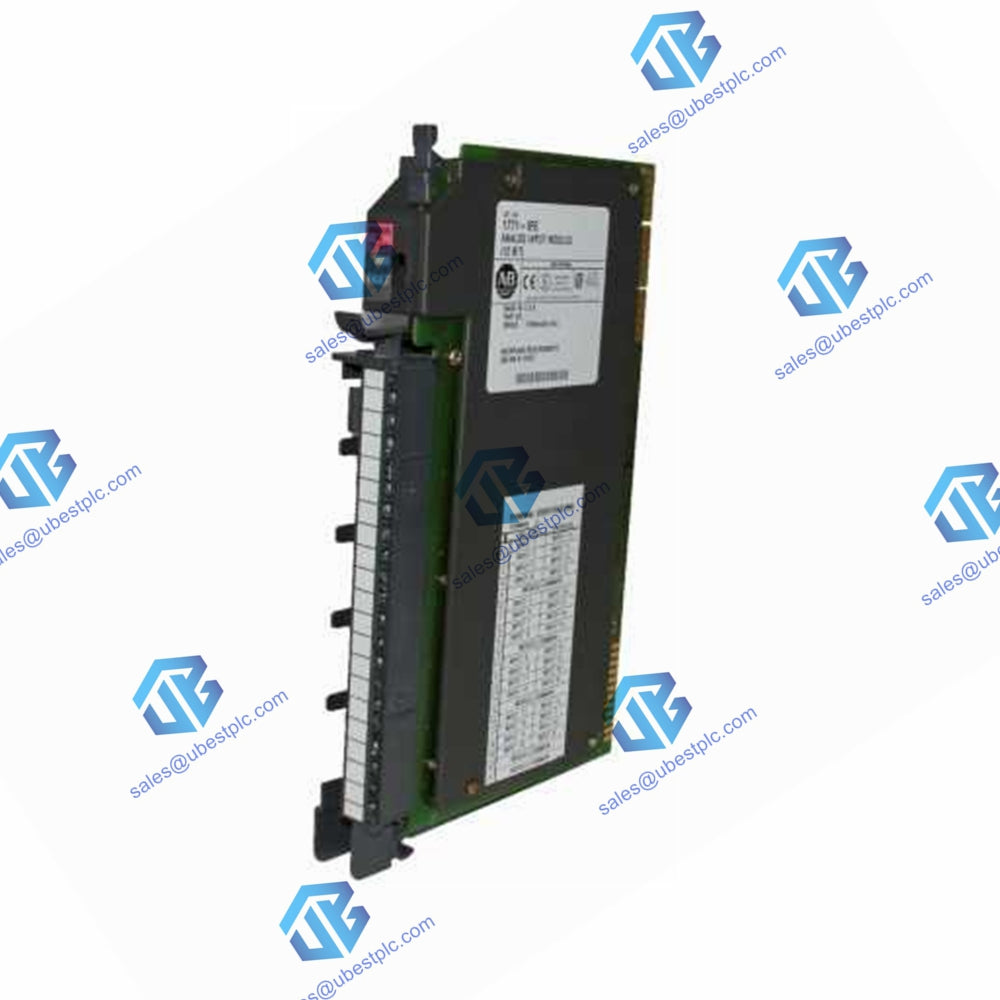

1771-KAMI | Modul Masukan Analog Allen-Bradley

1771-IFE, Spesifikasi Modul Input Analog

Spesifikasi umum:

• Input per modul: 16 ujung tunggal; 8 diferensial tingkat rendah
• Lokasi Modul: 1771 rak I/O - 1 slot
• Rentang tegangan masukan (nominal):
  • ±1 hingga ±5V DC
  • 0 hingga ±5V DC
  • ±5 hingga ±10V DC
  • 0 hingga ±10V DC
• Rentang arus masukan (nominal):
  • ±4 hingga ±20mA
  • 0 hingga ±20mA
  • 20 hingga ±20mA
• Resolusi: biner 12-bit; 12 bit plus tanda pada rentang bipolar
• Akurasi: 0,1% dari rentang skala penuh @ 25ºC
• Linearitas: ±1 LSB
• Pengulangan: ±1 LSB
• Tegangan Isolasi: Isolasi memenuhi atau melampaui Standar UL 508, dan Standar CSA C22.2 No. 142
• Perlindungan tegangan lebih masukan:
  • 200V (mode tegangan)
  • 8V (mode arus)
• Perlindungan arus lebih masukan (rentang arus): 30mA
• Tegangan mode umum: ±14,25 Volt
• Penolakan mode umum: 80 db, dc-120 Hz
• Persyaratan Saat Ini: 500mA @ +5V dari backplane sasis I/O
• Pembuangan Daya: 2,5 Watt (maksimum)

Spesifikasi Tambahan:

• Pembuangan Panas: 8,52 BTU/jam (maksimum)
• Output BCD dan biner yang tidak berskala ke prosesor:
  • 0000 hingga ±4095 untuk rentang kutub (0 hingga 5V, ±1 hingga ±5V, 0 hingga ±20mA, dan ±4 hingga ±20mA)
  • -4095 hingga 4095 untuk rentang bipolar (±5V, ±10V, ±20mA)
• Unit teknik yang dikirim ke prosesor: ±9999,9 dengan penskalaan yang dapat dipilih
• Kecepatan pemindaian internal:
  • 13,7 ms untuk 8 input diferensial (tanpa pemfilteran digital) – tambahkan 0,3 ms untuk pemfilteran
  • 27,4 ms untuk 16 input ujung tunggal (tanpa pemfilteran digital) – tambahkan 0,3 ms untuk pemfilteran
• Keadaan lingkungan:
  • Suhu pengoperasian: 0 hingga 60ºC (32 hingga 140ºF)
  • Suhu penyimpanan: -40 hingga 85ºC (-40 hingga 185ºF)
  • Kelembaban relatif:
    • Pengoperasian: 5 hingga 95% (tanpa kondensasi)
    • Penyimpanan: 5 hingga 85% (tanpa kondensasi)
• Pengkabelan Konduktor: 14 gauge (2mm²) terdampar (maks.); Insulasi 3/64 inci (1,2 mm) (maks.) Kategori 2
• Penguncian: Antara 10 dan 12; Antara 24 dan 26
• Nomor Katalog Lengan Pengkabelan: 1771-WG
• Torsi Sekrup Lengan Pengkabelan Lapangan: 7-9 inci-pon
• Berat : 0.45kg
