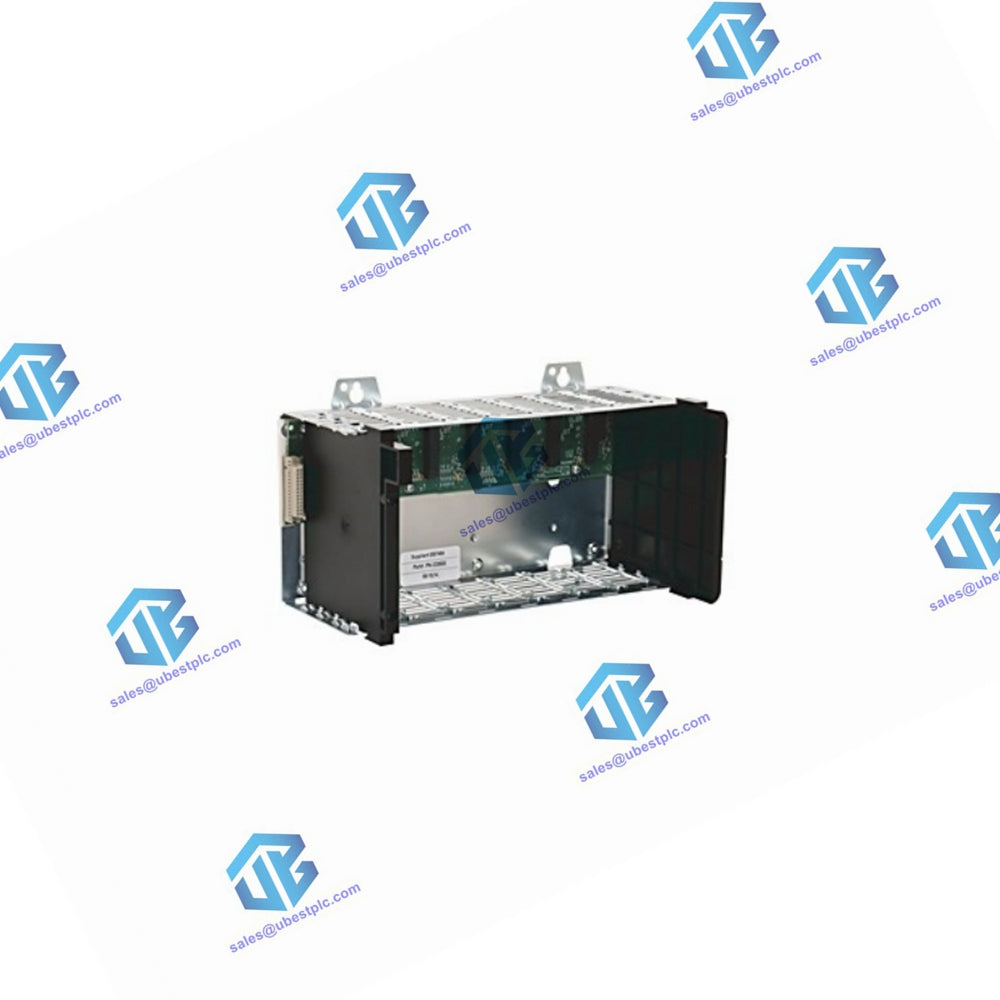

Spesifikasi Teknis Sasis ControlLogix 1756-A4

Deskripsi Umum Bidang belakang sasis ControlLogix 1756-A4 menyediakan jalur komunikasi berkecepatan tinggi antar modul dan mendistribusikan daya ke setiap modul di dalam sasis. Ini mendukung hingga 4 slot dan dirancang untuk pemasangan horizontal.

Peringkat Saat Ini Bidang Belakang

• 1.2V DC: 1.5 A (sasis) / –
• 3.3V DC: 4 A (sasis) / 4 A (slot)
• 5.1V DC: 15 A (sasis) / 6 A (slot)
• 24V DC: 2,8 A (sasis) / 2,8 A (slot)

Kekuasaan dan Isolasi

• Disipasi daya, maks: 4 W
• Tegangan isolasi: Ditentukan oleh catu daya dan modul yang terpasang

Spesifikasi Fisik

• Slot: 4
• Metode pemasangan: Hanya horizontal
• Ukuran kabinet (TinggixLxT): 50,8 x 50,8 x 20,3 cm (20 x 20 x 8 inci)
• Berat, kira-kira: 0,75 kg (1,7 pon)
• Lokasi: Panel
• Peringkat tipe penutup: Tidak ada (gaya terbuka)

Spesifikasi Pengkabelan

• Pembumian Fungsional: kawat tembaga padat atau terdampar 8,3 mm² (8 AWG), dengan suhu 90 °C (194 °F) atau lebih besar
• Pelindung Tanah: kawat tembaga padat atau terdampar 2,1 mm² (14 AWG), dengan suhu 90 °C (194 °F) atau lebih besar

Spesifikasi Lingkungan

• Suhu udara sekitar: 60 °C (140 °F)
• Suhu, saat tidak beroperasi: -40…+85 °C (-40…+185 °F)
• Kelembapan relatif: 5…95% tanpa kondensasi (IEC 60068-2-30)
• Getaran: 2 g @ 10…500 Hz (IEC 60068-2-6)
• Kejutan, pengoperasian: 30 g (IEC 60068-2-27)
• Kejutan, non-pengoperasian: 50 g (IEC 60068-2-27)
• Kode suhu Amerika Utara: T5
• Kode suhu IEC: T4

Imunitas dan Emisi

• Emisi: IEC 61000-6-4
• Imunitas ESD: pelepasan kontak 6 kV, pelepasan udara 8 kV (IEC 61000-4-2)
• Imunitas RF yang terpancar:
  • 10V/m dengan gelombang sinus 1 kHz 80% AM dari 80…2000 MHz
  • 10V/m dengan 200 Hz 50% Pulsa 100% AM @ 900 MHz
  • 10V/m dengan 200 Hz 50% Pulsa 100% AM @ 1890 MHz
  • 3V/m dengan gelombang sinus 1 kHz 80% AM dari tahun 2000…2700 MHz
