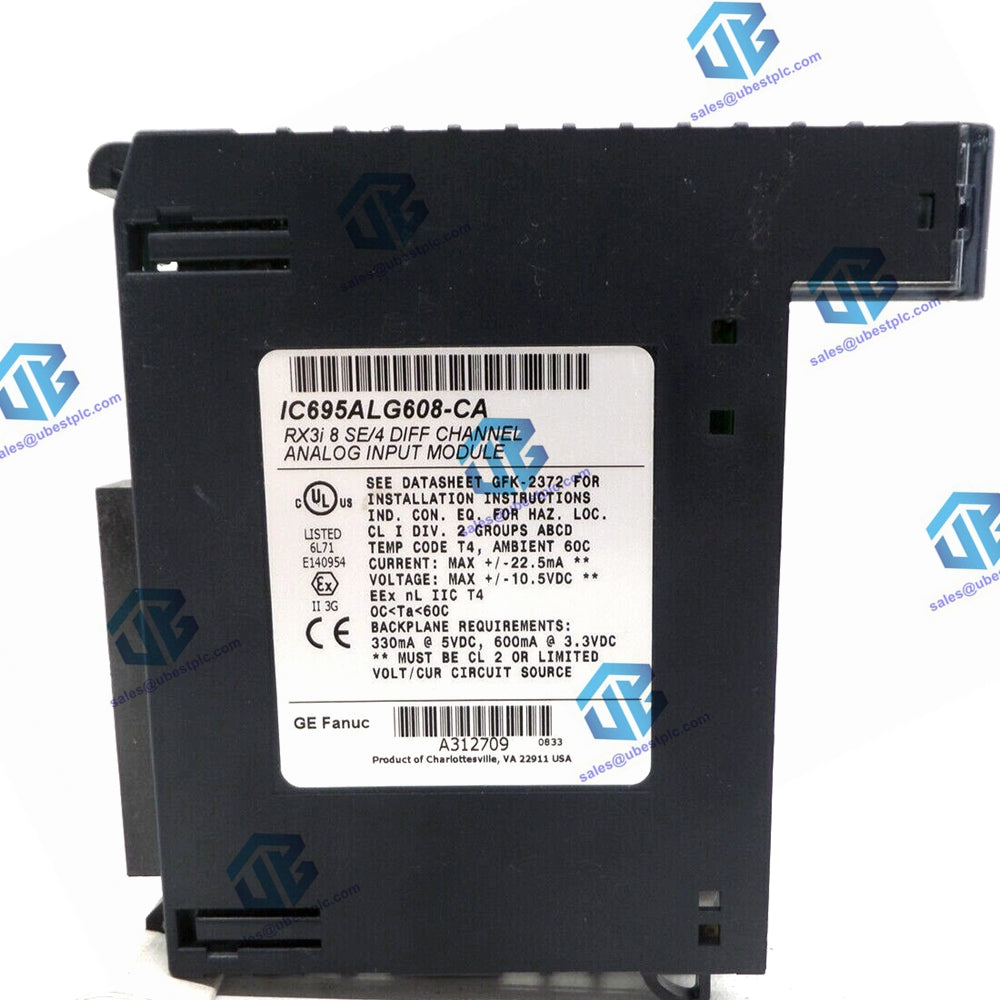

IC695ALG608 | GE Fanuc | RX3i analóg bemeneti modul

Nem leválasztott differenciál analóg feszültség/áram bemeneti modul IC695ALG608

Az IC695ALG608 modul 8 egyvégű vagy 4 differenciális bemeneti csatornát biztosít. Ezek az analóg bemeneti modulok különböző tartományokhoz konfigurálhatók, beleértve az áramerősséget (0 - 20 mA, 4 - 20 mA, +/- 20 mA) és a feszültséget (+/- 10 V, 0 - 10 V, +/- 5 V, 0 - 5 V, 1 - 5 V) ). Kompatibilisek a Box-stílusú, Extended Box-stílusú, Rugó-stílusú vagy Extended Spring-stílusú sorkapcsokkal, amelyek meghosszabbított sorkapcsokkal rendelkeznek árnyékolt vezetékezéshez.

Modul jellemzői

• Teljesen szoftveresen konfigurálható, nincs beállítandó modul jumper
• Teljes autokalibráció
• Fedélzeti hibaellenőrzés
• Nyitott áramkör érzékelés minden feszültség és 4-20mA bemenethez
• Konfigurálható méretezés és eltolás csatornánként
• Csatornánként választható magas/alacsony riasztás érzékelés és jelentés
• Modul hibajelentés
• Támogatja a diagnosztikai pontok hibaérintkezőit a logikai programban
• Flash memória a jövőbeli frissítésekhez
• Pozitív és negatív változási ráta riasztások
• Automatikus kalibrálás indításkor
• Konfigurálható megszakítások csatornariasztásokhoz és hibákhoz
• Sorkapocsblokk behelyezésének vagy eltávolításának észlelése

Műszaki adatok: IC695ALG608

• Bemeneti tartományok:
  • Áram: 0-20mA, 4-20mA, +/- 20mA
  • Feszültség: +/- 10 V, 0 - 10 V, +/- 5 V, 0 - 5 V, 1 - 5 V
• A hátlap teljesítményigénye:
  • ALG608: maximum 330 mA @ 5,0 V, maximum 600 mA @ 3,3 V
  • ALG616: maximum 450 mA @ 5,0 V, maximum 600 mA @ 3,3 V
• CPU-verzió: RX3i CPU firmware-verzió 3.0 és újabb
• Programozói verzió: Machine Edition 5.0 SP3 és újabb verzió
• Teljesítmény disszipáció a modulon belül:
  • IC695ALG608: maximum 4,83 watt
  • IC695ALG616: maximum 6,48 watt
• Termikus leértékelés: Nincs
• Felbontás: 24 bites ADC lebegőpontos vagy egész számmá konvertálva
• Bemeneti adatformátum: Lebegőpontos IEEE 32 bites vagy 16 bites egész számként konfigurálható 32 bites mezőben
• Szűrési lehetőségek: 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz
• Modul vizsgálati ideje: a vizsgálatban szereplő adatgyűjtési ciklusok számától és a konfigurált szűrőbeállítástól függ
• Bemeneti impedancia: >100 Kohm feszültség bemenet
• Áram bemeneti ellenállás: 249 ohm +/- 1%
• Nyitott áramkör észlelési ideje: legfeljebb 1 másodperc
• Túlfeszültség: +/-60 VDC folyamatos, maximum
• Túláram: +/-28mA folyamatos, maximum
• Normál módú zajszűrés: 500 Hz: 0,0 dB
• Közös módú zajszűrés: minimum 120 dB @ 50/60 Hz
• Csatorna-csatorna DC áthallás:
  • Egyvégű mód: -80 dB minimum
  • Differenciál mód, földelt közös: -80 dB minimum
  • Differenciál mód, lebegő közös: -60 dB minimum
• Kalibrált pontosság:
  • @ 13°C – 33°C 8 Hz, 12 Hz és 16 Hz szűrővel: tartománytól függően változik
  • @ 0°C – 60°C 8 Hz, 12 Hz és 16 Hz szűrővel: tartománytól függően változik
• Kalibrálási időköz: 12 hónap jellemző
• Leválasztási feszültség sorkapocs a hátlaphoz/házhoz: Opto-szigetelt, transzformátor szigetelt 250 VAC folyamatos/1500 VAC 1 percig
