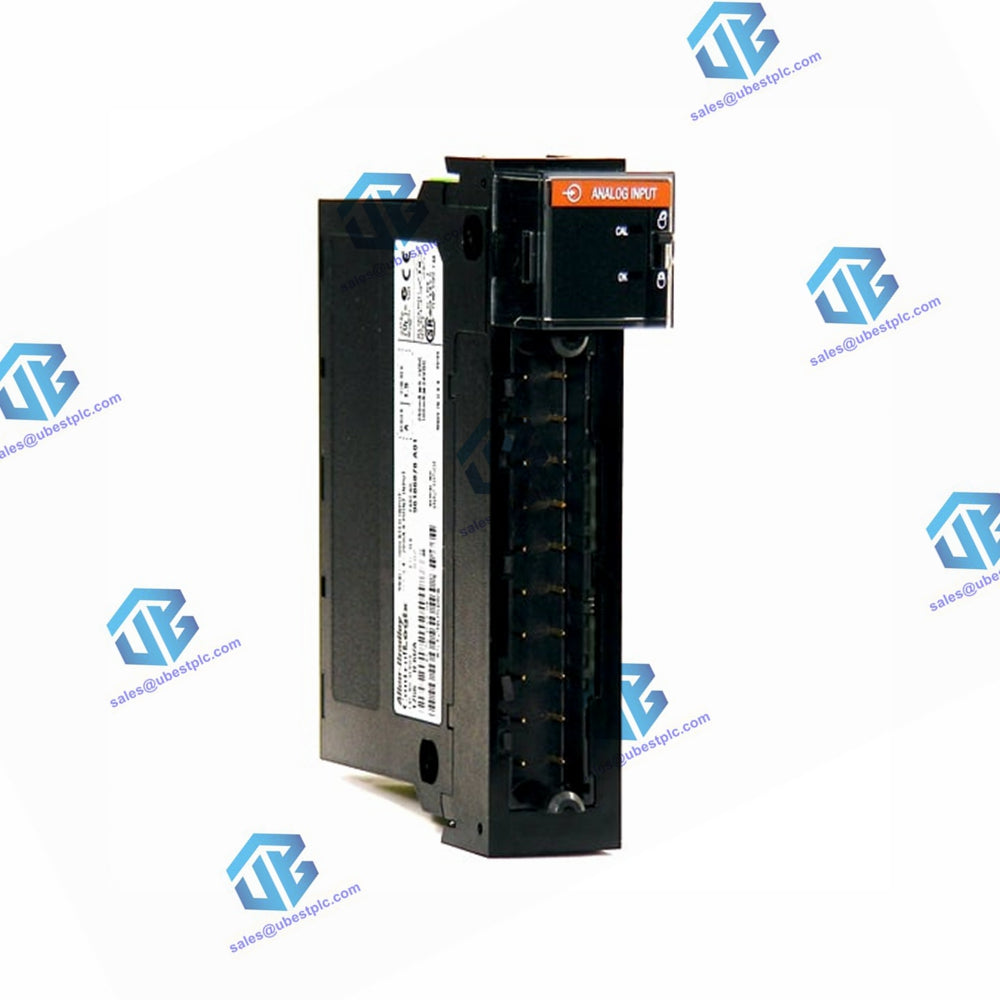

Allen-Bradley 1756-IF4FXOF2F ControlLogix gyors analóg modul

Termékleírás:

A Rockwell Automation Allen-Bradley (AB) 1756-IF4FXOF2F ControlLogix Fast Analog Module 4 áramfeszültség bemenettel és 2 áramfeszültség kimenettel rendelkezik, 36 tűs konfigurációban. Nagy sebességű, precíz analóg jelfeldolgozást biztosít az igényes ipari alkalmazásokhoz.

Műszaki adatok

Elektromos

• Bemenet, áram: Igen
• Bemenet, feszültség: Igen
• Bemenet, ellenállás: Nem
• Bemenet, ellenálláshőmérő: Nem
• Bemenet, hőelem: Nem
• Bemeneti jel, konfigurálható: Igen
• Kimenet, áram: nem
• Kimenet, feszültség: nem
• Kimeneti jel konfigurálható: Nem
• Konfigurálható analóg bemenetek: Igen
• Konfigurálható analóg kimenetek: Nem
• Elektromos csatlakozás típusa: Csavaros/rugós bilincs csatlakozás
• Kimeneti tartomány: ±10V, 0…20 mA
• A sorkapocs-nyomaték specifikációi: 1756-TBCH: 0,5 Nm (4,4 lb.in)
• Bemeneti konverziós módszer: egymást követő közelítés
• Modulkulcsolás: Elektronikus, szoftveresen konfigurálható
• Eltolási drift: 50 µV/°C, 1 µV/°C
• Kimenet átalakítási módszer: R-Ladder DAC, monotonitás hiányzó kódok nélkül
• Meghajtó képesség: Feszültség: >2000 Ω, Áram: 0...750 Ω
• Bemeneti tartomány: ±10V, 0...10V, 0...5V, 0...20 mA
• Adatformátum: Egész mód (balra sorkizárt, 2-es komplementer) IEEE 32 bites lebegőpontos
• Vezetékkategória: 2 – a jelportokon
• Túlfeszültség elleni védelem: Feszültség: 30 V DC, bemenet, Áram: 8 V AC/DC, bemenet, Kimenet: 24 V DC
• Modulhiba: Bemenet: a tartomány 0,2%-a, Feszültség: a tartomány 0,2%-a, kimenet, Áram: a tartomány 0,3%-a, kimenet
• Erősítési drift a hőmérséklettel: Feszültség: 25 ppm/°C maximum, bemenet, Áram: 35 ppm/°C maximum, bemenet, Feszültség: 25 ppm/°C maximum, kimenet, Áram: 50 ppm/ °C maximum, teljesítmény
• Névleges feszültség és áramerősség: Hátlap: 375 mA @ 5,1 V DC, 100 mA @ 24 V DC, Analóg bemenetek: -10...+10 V, 4...20 mA, Analóg kimenetek: -10 ...+10V, 4...20 mA
• Modul pásztázási ideje: minimum 300 µs
• Hőelvezetés: Feszültség: 14,66 BTU/óra, Áram: 16,02 BTU/óra
• Áramfelvétel: 375 mA @ 5,1 V, 100 mA @ 24 V
• Tápeladás: Feszültség: 4,3 W, Áram: 4,7 W
• Felbontás:
  • Bemenet: Kb. 14 bit ±10,5 V DC-n (összesen 21 V), ±10,5 V tartomány: 1,3 mV/bit, 14 bit hatásos, 0...10,5 V tartomány: 1,3 mV/bit, 13 bit hatásos, 0... 5,25 V tartomány: 1,3 mV/bit, 12 bit hatásos, Kb. 12 bit 21 mA-en, 0...21 mA tartomány: 5,25 μA/bit
  • Kimenet
• Vezeték mérete: Egyvezetékes csatlakozás (1756-TBCH): 0,33...2,1 mm² (22...14 AWG) tömör vagy sodrott, árnyékolt rézhuzal, névleges 105 °C (221 °F) vagy nagyobb, maximum 1,2 mm (3/64 hüvelyk) szigetelés, Egyvezetékes csatlakozás (1756-TBS6H): 0,33...2,1 mm² (22...14 AWG) tömör vagy sodrott
• Kalibrált pontosság:
  • Bemenet: a tartomány 0,05%-a közvetlenül a kalibrálás után, Jobb, mint a tartomány 0,1%-a a kalibrációs intervallumon belül 25 °C-on (77 °F)
  • Kimenet: a tartomány 0,05%-a közvetlenül a kalibrálás után, Jobb, mint a tartomány 0,1%-a a kalibrációs intervallumon belül 25 °C-on (77 °F)
• Nyitott áramkör észlelési ideje:
  • Bemenet: Pozitív teljes körű leolvasás 1 másodpercen belül
  • Kimenet: Csak áramkimenet (a kimenetet >0,1 mA-re kell állítani)
• Biztonsági funkciókhoz alkalmas: Nem
• Frissítési időszak minden csatornára (RPI), min: 1 ms
• Szám, kimenet: 2 nagy sebességű feszültség vagy áram
• Szám, bemenet: 4 nagy sebességű, szubmillisecundum, differenciálmű
• Rövidzárlat elleni védelem: Elektronikus áramerősség 21 mA vagy kevesebb
• Kimenet beállási ideje: <2 ms-tól a végső érték 95%-áig rezisztív terhelésekkel

Környezeti

• A környező levegő hőmérséklete, max: 60 °C
• Észak-amerikai hőmérsékleti kód: T4A
• Teljesítményfelvétel: 4,3 W
• Kibocsátások: IEC 61000-6-4
• ESD-tűrés: 6 kV-os kontaktkisülések, 8 kV-os légkisülések
• EFT/B immunitás: ±2 kV 5 kHz-en árnyékolt jelportokon
• Relatív páratartalom: 5...95% nem kondenzál
• Vezetett rádiófrekvenciás zavartűrés: 10 V effektív feszültség 1 kHz-es szinuszhullámmal 80% AM 150 kHz...80 MHz-től árnyékolt jelportokon
• Tranziens túlfeszültség elleni védelem: ±2 kV-os vonalföldelés (CM) az árnyékolt jelportokon
• Működési hőmérséklet: 0 °C
• Sugárzott RF immunitás:
  • 10 V/m 1 kHz-es szinuszhullámmal 80% AM 80...2000 MHz-től
  • 10 V/m 200 Hz-en 50% impulzus 100% AM @ 900 MHz
  • 10 V/m 200 Hz-en 50% impulzus 100% AM @ 1890 MHz
  • 3 V/m 1 kHz-es szinuszhullámmal 80% AM 2000...2700 MHz-től
  • 3 V/m 1 kHz-es szinuszhullámmal 80% AM 2700...6 GHz-től
• Nem üzemi hőmérséklet: -40 °C

Mechanikai

• RTB-kulcsolás: Felhasználó által definiált mechanikus
• Rezgés: 2 G @ 10...500 Hz
• Sokk: Működés közben: 30 G, Nem működő: 50 G
• Rés szélessége: 1

Tanúsítvány

• Kalibrálási időköz: Bemenet: 12 hónap, Kimenet: 12 hónap
• ATEX hőmérséklet kód: T4
• IECEx hőmérséklet kód: T4

Általános Specifikációk

• Ismételhetőség: ±1 legkisebb jelentőségű bit (LSB)

Bemeneti specifikációk

• Bemeneti impedancia: Feszültség: >1 MΩ, Áram: 249 Ω

Erő

• Leválasztási feszültség: 250 V (folyamatos), Megerősített szigetelési típus, bemenetek és kimenetek a hátlaphoz, Nincs leválasztás az egyes bemenetek és kimenetek között

Építkezés

• A tokozás típusának besorolása: Nincs (nyílt stílusú)

Dokumentáció

• Műszaki adatok: 1756-TD002
• A termékhez tartozó további műszaki dokumentációt a Műszaki Dokumentációs Központban találja.
