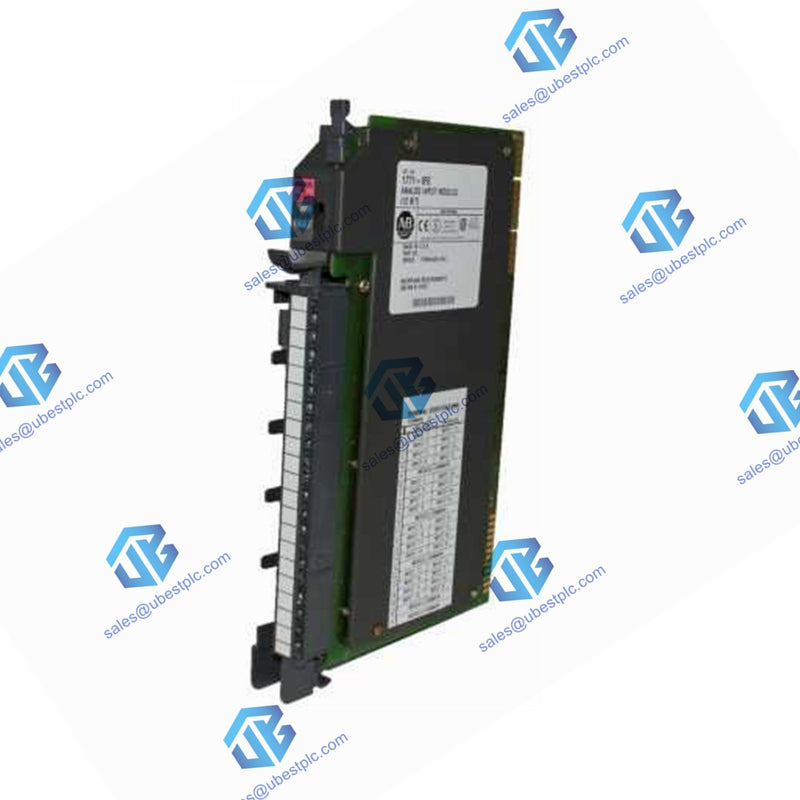

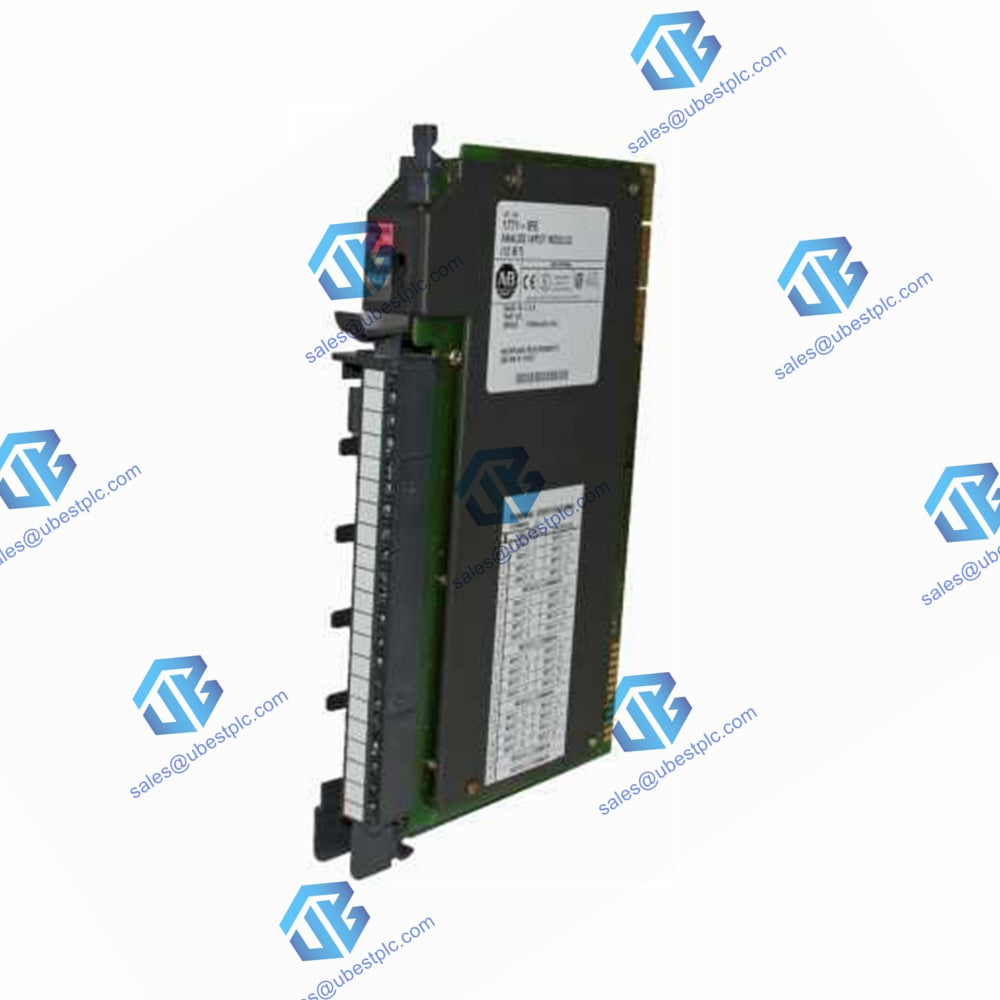

1771-IFE, analóg bemeneti modul specifikációi

Általános Specifikációk:

• Bemenetek modulonként: 16 egyvégű; 8 differenciál alacsony szint
• Modul helye: 1771 I/O rack – 1 foglalat
• Bemeneti feszültség tartományok (névleges):
  • ±1-±5V dc
  • 0 - ±5 V dc
  • ±5 - ±10V dc
  • 0 - ±10V dc
• Bemeneti áram tartományok (névleges):
  • ±4-±20mA
  • 0 és ±20 mA között
  • 20-±20mA
• Felbontás: 12 bites bináris; 12 bit plusz előjel a bipoláris tartományokon
• Pontosság: a teljes skála 0,1%-a 25ºC-on
• Linearitás: ±1 LSB
• Ismételhetőség: ±1 LSB
• Leválasztási feszültség: A leválasztás megfelel vagy meghaladja az UL 508 szabványt és a CSA C22.2 No. 142 szabványt
• Bemeneti túlfeszültség védelem:
  • 200V (feszültség üzemmód)
  • 8V (aktuális üzemmód)
• Bemeneti túláramvédelem (áramtartományok): 30 mA
• Közös módú feszültség: ±14,25 Volt
• Közös mód elutasítása: 80 db, dc-120 Hz
• Jelenlegi követelmények: 500 mA @ +5 V az I/O ház hátlapjáról
• Tápellátás: 2,5 Watt (maximum)

További specifikációk:

• Hőelvezetés: 8,52 BTU/óra (maximum)
• Méretezetlen BCD és bináris kimenet a processzorhoz:
  • 0000 és ±4095 között a poláris tartományokhoz (0–5 V, ±1–±5 V, 0–±20 mA és ±4–±20 mA)
  • -4095-4095 bipoláris tartományokhoz (±5V, ±10V, ±20mA)
• A processzornak küldött mérnöki egységek: ±9999,9 választható skálázással
• Belső szkennelési sebesség:
  • 13,7 ms 8 differenciál bemenethez (nincs digitális szűrés) – adjunk hozzá 0,3 ms-ot a szűréshez
  • 27,4 ms 16 egyvégű bemenethez (nincs digitális szűrés) – adjon hozzá 0,3 ms-ot a szűréshez
• Környezeti feltételek:
  • Működési hőmérséklet: 0 - 60 ºC (32 - 140 ºF)
  • Tárolási hőmérséklet: -40 - 85 ºC (-40 - 185 ºF)
  • Relatív páratartalom:
    • Működés: 5-95% (kondenzáció nélkül)
    • Tárolás: 5-85% (kondenzáció nélkül)
• Vezetékek bekötése: 14 gauge (2 mm²) sodrott (max.); 3/64 hüvelykes (1,2 mm) szigetelés (max.) 2. kategória
• Kulcsolás: 10 és 12 között; 24 és 26 között
• Bekötési kar katalógusszám: 1771-WG
• Helyi huzalozási kar csavar nyomatéka: 7-9 hüvelyk font
• Súly : 0.45kg
