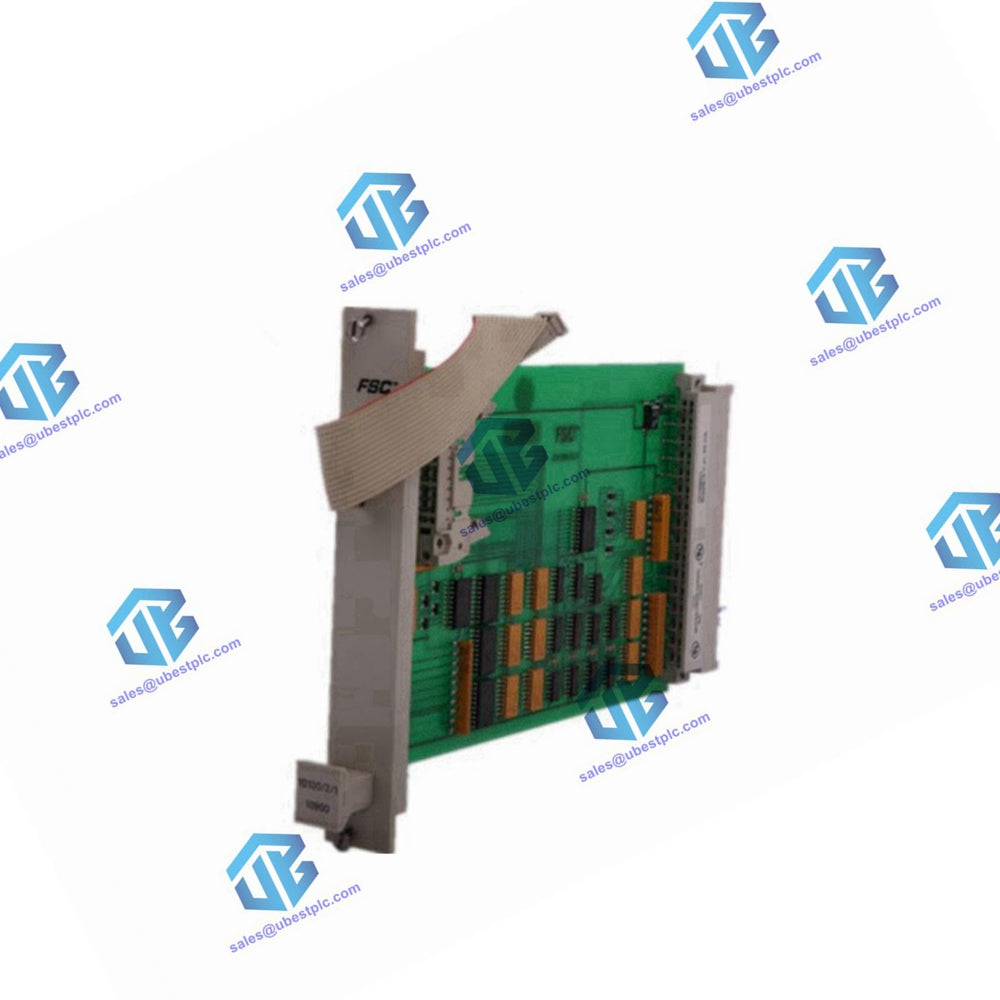

Honeywell 10101/1/1 16 csatornás digitális bemeneti modul

Leírás

A Honeywell 10101/1/1 egy hibabiztos digitális bemeneti modul, amelyet tizenhat 24 V-os digitális bemeneti csatorna kezelésére terveztek. A modul „Fail-to-safe” kialakítással rendelkezik, amely biztosítja, hogy minden alkatrész meghibásodása feszültségmentesített bemeneti jelet eredményezzen a processzor felé, így fenntartva a biztonságos feltételeket egy normál feszültségű rendszerben. A modulon lévő többi logikai áramkört alaposan lefedik a rendszer önteszt funkciói. A tápáramkör két galvanikusan leválasztott, egyenként nyolc bemenettel rendelkező csoportra van osztva, lehetővé téve a független tápegységcsoportok létrehozását, és támogatva a szegregációt egy folyamategységben vagy alegységben.

Műszaki adatok

Tábornok

• Típusszám: 10101/1/1 01703*
• Engedélyek: CE, TÜV, UL
• Szoftververziók: Mind
• Helyigény: 4 TE, 3 HE (4 LE, 3U)

Erő

• Teljesítményigény:
  • 5 V egyenfeszültség: 8 mA
  • 24 V dc: 2×100 mA (bemeneti áramokkal együtt)
• Ripple Content (5 V DC-n): <0,5 Vp-p (0-360 Hz)

Bemenet

• Bemeneti csatornák száma: 16 (2 elszigetelt 8-as csoport)
• Maximális bemeneti feszültség: 36 Vdc
• Bemeneti áram: 7 mA 24 V egyenfeszültségen
• Bemeneti HIGH feszültség: > 15 Vdc
• Alacsony bemeneti feszültség: <9 V dc (I < 2 mA)
• Bemeneti késleltetés: Általában 10 ms

Pin-kiosztási és csatlakozási példák

• Hátulnézet és PIN-kiosztás:
  • Az 5 V egyenáramú tápellátás érintkezői: d2 (GND), z2 (5 V dc)
  • A 24 V-os tápellátás érintkezői (1. csoport): d8, z8
  • Pinek az 1-8 bemeneti csatornákhoz: d10 (IN 1) – d16 (IN 8)
  • A 0 V egyenáramú tápellátás érintkezői (1. csoport): d18, z18
  • 24 V-os tápellátás érintkezői (2. csoport): d22, z22
  • Pinek a 9-16 bemeneti csatornákhoz: d24 (IN 9) – d30 (IN 16)
  • A 0 V egyenáramú tápellátás érintkezői (2. csoport): d32, z32

Csatlakozási példák:

1. Nem redundáns I/O konfiguráció:
   • Csatlakoztassa a 24 V-os (belső) tápegységet a z8, z18, z22 és z32 érintkezőkhöz.
   • Csatlakoztassa a bemeneti csatornákat a kapcsolási rajz szerint.
2. Redundáns I/O konfiguráció:
   • Győződjön meg arról, hogy mindkét bemeneti csoport csatlakozik a 24 V-os (belső) tápegységhez, hogy megakadályozza a hibaészlelést az önteszt során.
