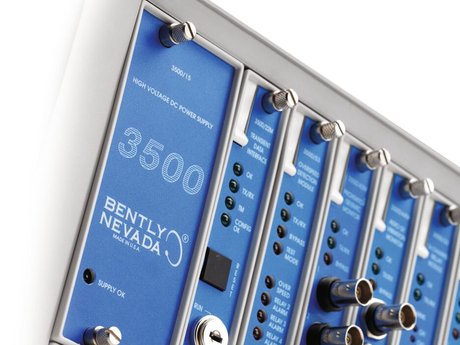

Bently Nevada 3500 sorozatú gépfelügyeleti rendszer

A Bently Nevada 3500 sorozatú gépfelügyeleti rendszert a különböző iparágakban működő forgó és dugattyús gépek folyamatos, online megfigyelésére tervezték. Különösen alkalmas olyan gépvédelmi rendszerekre, amelyek nagy megbízhatóságot és rendelkezésre állást igényelnek, biztosítva az optimális teljesítményt és az American Petroleum Institute API670 szabványainak való megfelelést.

Főbb komponensek és jellemzők

3500/05 Hangszerkeret

• Többféle rögzítési lehetőséget támogat (19” EIA rack, panel, fal).
• Tápmodulokat, rack interfész modult és akár 14 másik modult tartalmaz.

3500/15 Tápegység

• AC és DC változatban kapható.

• Támogatja az egyszeres vagy redundáns teljesítménykonfigurációkat.

• Önellenőrző funkciókkal és állapotjelző LED-ekkel.

  LED funkcionalitás:

  • Tápellátás rendben: azt jelzi, hogy a tápmodul telepítve van, vagy NEM OK állapotból OK állapotba vált át.

3500/20 Rack interfész modul (RIM)

• Csatlakoztatja a 3500-as keretet a konfigurációs, megjelenítő és megfigyelő szoftverhez.

• Önellenőrző funkciókat biztosít és kezeli a rendszer állapotát.

• System OK relével és többféle kommunikációs lehetőséggel felszerelt.

  A RIM négy előlapi LED-del rendelkezik:

  • OK: azt jelzi, hogy a RIM és I/O moduljai megfelelően működnek.
  • TX/RX: Villog, amikor a RIM kommunikál más modulokkal.
  • TM: Azt jelzi, hogy a keret Interlock Multiply módban van.
  • CONFIG OK: Azt jelzi, hogy a keretkonfiguráció helyes.

3500/22M Átmeneti adatinterfész (TDI)

• Interfészek a System 1™ szoftverrel.
• Átmeneti adatokat rögzít és tárol.
• Leváltja a 3500/20 RIM-et, kombinálva a felügyeleti és kommunikációs funkciókat.

Keyphasor beviteli modul (3500/25)

• Képkockánként legfeljebb négy Keyphasor érzékelőt támogat.

• Tápellátást és kivezetéseket biztosít az érzékelők csatlakoztatásához.

• Nélkülözhetetlen a sebesség-, fázis- és nyomkövető szűrőméréshez.

  A TDI modul LED-jei a következőképpen működnek:

  • OK: azt jelzi, hogy a TDI modul és az I/O modul megfelelően működik.
  • TX/RX: Villog, amikor a rendszer adatokat küld és fogad.
  • TM: Azt jelzi, hogy a keret Interlock Multiply módban van.
  • CONFIG OK: Azt jelzi, hogy a keretkonfiguráció helyes.

3500/92 Kommunikációs átjáró

• Több protokoll használatával digitális adatokat továbbít különböző rendszerekbe.
• Támogatja az Ethernet és a soros kommunikációt.
• Lehetővé teszi a kétirányú kommunikációt és a hálózati integrációt.

Monitor modulok

• Különböző típusok támogatják a különböző megfigyelési igényeket (rezgés, elmozdulás, sebesség, hőmérséklet).
• Minden modul egy kerethelyet foglal el, és speciális felügyeleti funkciókat biztosít.

Relé modulok (3500/32, 3500/34 TMR)

• Riasztást indít el meghatározott feltételek alapján.
• Támogatja az összetett riasztási logikát és a redundanciát.

Rendszerjellemzők

• Sabotázsbiztos kialakítás: A kétszintű jelszavas védelem és a kulcskapcsoló megakadályozza az illetéktelen konfigurációmódosításokat.
• Riasztás/eseménylista: Az utolsó 1000 riasztást és 400 rendszereseményt tárolja időbélyegekkel, amelyek megjelenítő eszközökön vagy kommunikációs átjárókon keresztül érhetők el.
• Időszinkronizálás: Külső órákkal szinkronizálja az események időbélyegeit a különböző rendszerekben.
• Üzem közben cserélhető modulok: Lehetővé teszi a karbantartást és a bővítést a rendszer működésének vagy a gépek védelmének megszakítása nélkül.

A Bently Nevada 3500 sorozatú gépfelügyeleti rendszer robusztus és rugalmas megoldás a gépek átfogó felügyeletére, biztosítva a megbízhatóságot, a fejlett funkcionalitást és a meglévő üzemi infrastruktúrába való könnyű integrációt.
