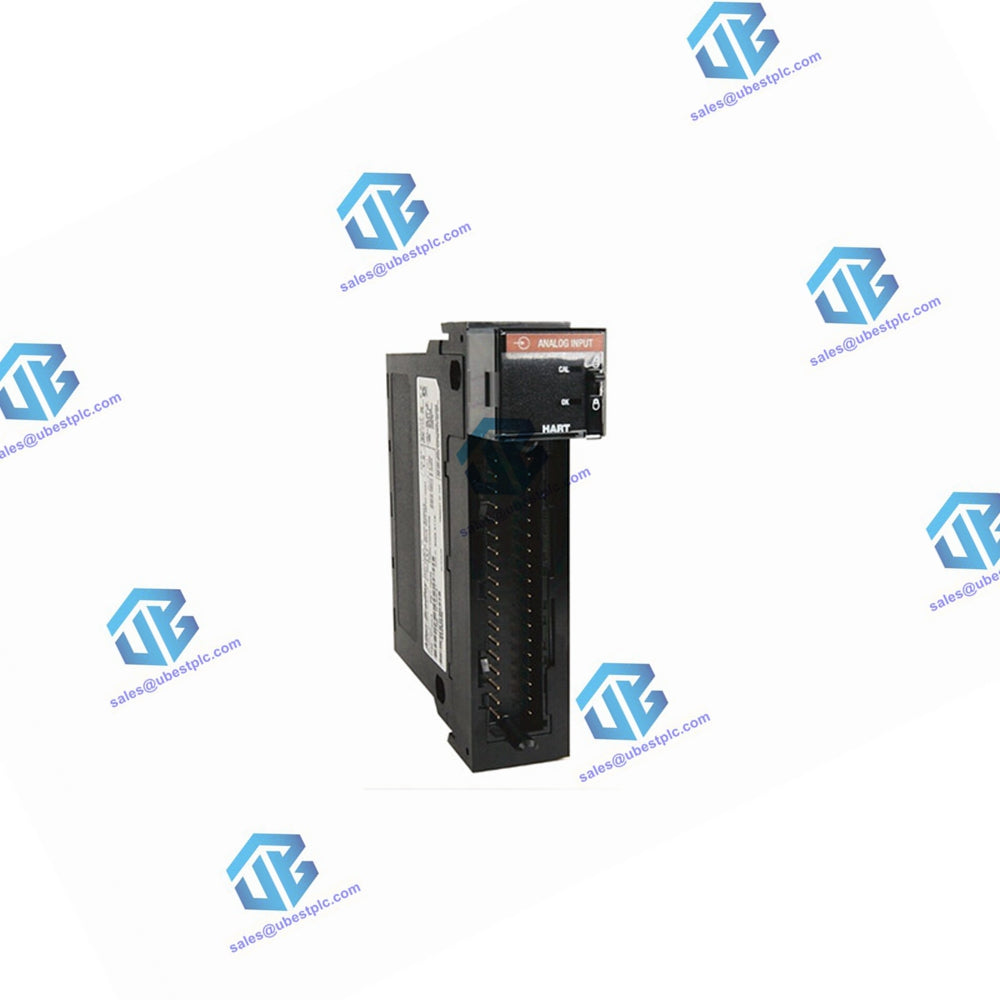

Module d'entrée analogique Allen-Bradley ControlLogix 1756-IF16

Description

Les modules d'E/S analogiques 1756-IF16 et 1756-IF16K de Rockwell Automation sont conçus pour les applications d'automatisation industrielle hautes performances. Ces modules offrent des configurations d'entrée polyvalentes, dont 16 entrées asymétriques, 8 entrées différentielles ou 4 entrées différentielles à grande vitesse, répondant à divers types de signaux et besoins de mesure.

Caractéristiques

• Configurations d'entrée : 16 entrées asymétriques, 8 entrées différentielles ou 4 entrées différentielles haute vitesse
• Plage d'entrée : ±10 V, 0…10 V, 0…5 V, 0…20 mA
• Résolution:
  • 320 µV/compte (15 bits + signe bipolaire) à ±10,25 V
  • 160 µV/compte (16 bits) à 0…10,25 V
  • 80 µV/compte (16 bits) à 0…5,125 V
  • 0,32 µA/compte (16 bits) à 0…20,5 mA
• Tirage actuel :
  • @ 5,1 V : 150 mA (série A), 200 mA (série B)
  • @ 24 V : 65 mA (série A), 35 mA (série B)
• Puissance totale du fond de panier : 2,33 W (série A), 1,86 W (série B)
• Rejet du bruit :
  • Mode normal : >80 dB à 50/60 Hz
  • Mode commun : >100 dB à 50/60 Hz
• Calibrage : Calibrage intégré pour des mesures précises

Caractéristiques

• Tensions et courants nominaux :

  • Fond de panier : 5,1 V CC, 150 mA (série A), 200 mA (série B)
  • 24 V CC, 65 mA (série A), 35 mA (série B)
  • Plage de tension d'entrée : -10…+10 V
  • Plage de courant d'entrée : 0…20 mA
  • Consommation électrique : 2,33 W (tension), 4,00 W (courant)
  • Dissipation de puissance : 7,93 BTU/h (tension), 13,65 BTU/h (courant)

• Impédance d'entrée:

  • Tension : ≥10 MΩ
  • Courant : 249 Ω

• Spécifications environnementales :

  • Température de fonctionnement : 0 °C à +60 °C (+32 °F à +140 °F)
  • Température hors fonctionnement : -40 °C à +85 °C (-40 °F à +185 °F)
  • Humidité relative : 5 % à 95 % sans condensation
  • Vibrations : 2 g à 10…500 Hz
  • Choc : 30 g (en fonctionnement), 50 g (hors fonctionnement)

• Normes d'immunité :

  • ESD : CEI 61000-4-2, contact 6 kV, air 8 kV
  • RF rayonnés : CEI 61000-4-3, 10 V/m
  • EFT/B : CEI 61000-4-4, ±2 kV
  • Surtension : CEI 61000-4-5, ±2 kV
  • RF conduites : CEI 61000-4-6, 10 V efficace

Câblage et connexions

• Bornier amovible :
  • 1756-TBCH
  • 1756-TBS6H
• Taille de fil:
  • Fil unique : 0,33…2,1 mm² (22…14 AWG)
  • Fil double : 0,33…1,3 mm² (22…16 AWG)
• Spécifications de couple du bornier : 0,5 N•m (4,4 lb•in)

Clé et largeur de fente

• Clé de module : électronique, configurable par logiciel
• Largeur de fente : 1

Caractéristiques supplémentaires

• Données embarquées alarmantes : oui
• Mise à l'échelle des unités d'ingénierie : Oui
• Échantillonnage de canaux en temps réel : Oui
• Format des données : mode entier (justifié à gauche, complément à 2) et virgule flottante IEEE 32 bits
• Méthode de conversion de module : Sigma-Delta
• Tension d'isolement : 250 V (continu), isolation renforcée (série A), isolation de base (série B)
