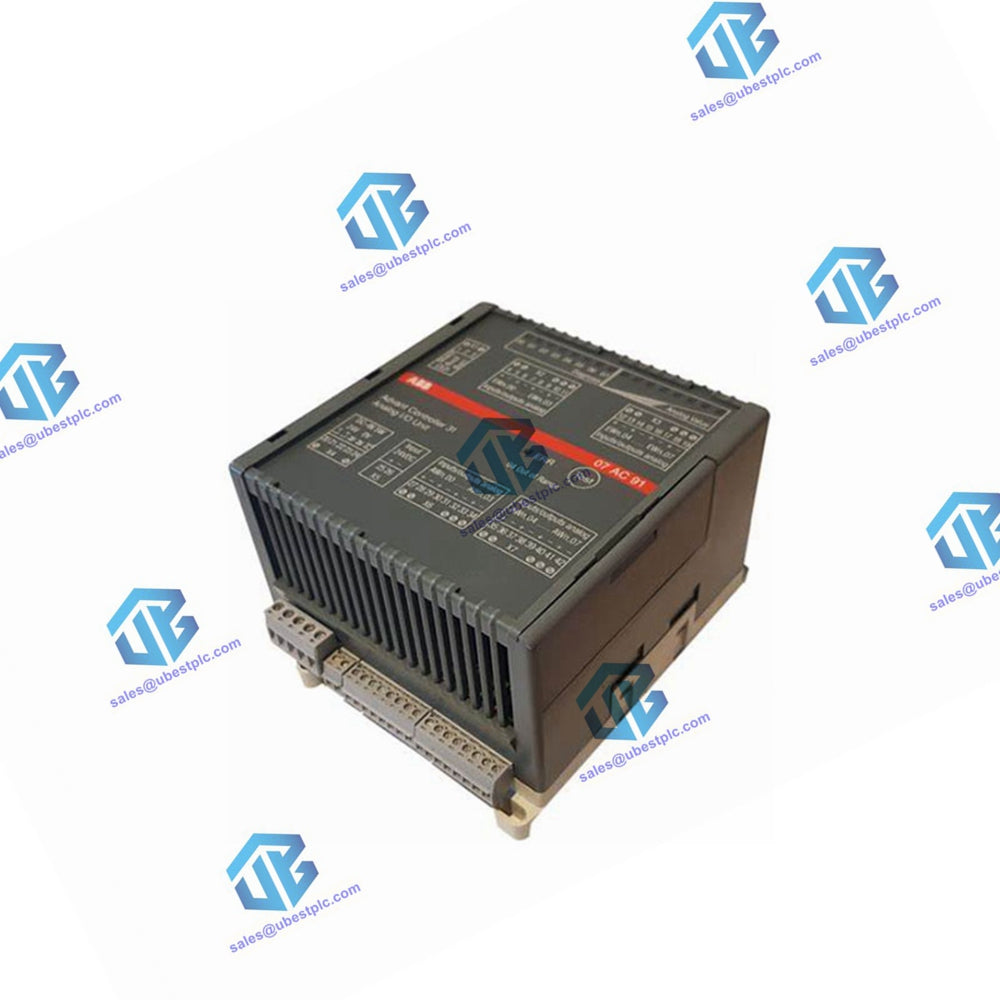

07AI91 GJR5251600R0202 Module d'E/S analogique ABB
Manufacturer:
ABB
Product No.:
07AI91
Condition:
In Stock
Product Type:
Module d'E/S analogiques
Product Origin:
Switzerland
Weight:
450g
Shipping port:
Xiamen
Warranty:
12 months
UBEST – Trusted Global Automation Parts Supplier
We offer a wide range of in-stock industrial automation spare parts. All products come with a 12-month warranty and a 30-day refund for quality issues.
Module d'entrée analogique 07 AI 91
8 entrées, configurables pour des capteurs de température ou comme entrées de tension, 24 V CC, bus système CS31
Objectif prévu
Le module d'entrée analogique 07 AI 91 est utilisé comme module déporté sur le bus système CS31. Il utilise une adresse de module (numéro de groupe) dans la plage de saisie de mots. Chacun des 8 canaux utilise 16 bits. L'unité est alimentée en 24 V DC. La connexion du bus du système CS31 est électriquement isolée du reste de l’unité. Le module offre un certain nombre de fonctions de diagnostic. Les fonctions de diagnostic effectuent un auto-étalonnage pour tous les canaux.
Données techniques pour 07 AI 91
Données techniques du module complet
| Paramètre | spécification |
|---|---|
| Plage de température admissible (fonctionnement) | 0...55 °C |
| Tension d'alimentation nominale | 24 V CC |
| Max. Consommation de courant | Max. 0,15 A |
| Max. Dissipation de puissance | Max. 3 W |
| Protection contre l'inversion de polarité | Oui |
| Section transversale du conducteur pour connecteurs amovibles | Max. 2,5 mm² |
| Nombre de canaux d'entrée analogiques | 8 |
| Isolation électrique | Interface de bus système CS31 du reste de l'unité |
| Adressage et configuration | Commutateur de codage sous le couvercle droit du boîtier |
| Diagnostic | Voir chapitre "Diagnostic et affichages" |
| Affichages de fonctionnement et d’erreur | Total de 17 LED, voir chapitre "Diagnostic et affichages" |
Données techniques pour les entrées analogiques (s'applique à tous les paramètres)
| Paramètre | spécification |
|---|---|
| Nombre de canaux par module | 8 (chacun configurable par paires) |
| Isolation électrique | Depuis le bus système CS31 |
| Suppression de fréquence de ligne | Configurable pour 50 Hz, 60 Hz ou aucun |
| Retard d'entrée | 0 (pas de combinaison RC) |
| Suppression du bourdonnement de fréquence de ligne (filtre logiciel) | 20,0 ms à une suppression de 50 Hz ; 16,7 ms à une suppression de 60 Hz |
| Surtension d'entrée admissible | Max. +/- 30 V |
| Période de mise à jour par canal (y compris le délai d'entrée et le temps de conversion) | |
| - Suppression 50/60 Hz | Taper. 100 ms |
| - Pas de suppression | Taper. 30 ms |
| - Lors de l'utilisation de thermocouples et de suppression 50/60 Hz | Taper. 150 ms |
| Entrées de tension | |
| - Résistance d'entrée | > 1 MΩ |
| - Plages de mesure (valeurs nominales) | +/- 10 V, +/- 5 V, +/- 500 mV, +/- 50 mV |
| - Résolution | 12 bits + signe |
| - Erreur totale | <±0,5 % de la pleine échelle |
| - Canaux non utilisés | Doit être comblé |
Entrées de courant
| Paramètre | spécification |
|---|---|
| Plage actuelle | 0...20 mA / 4...20 mA |
| Plage de mesure sélectionnée | +/- 5 V |
| Shunt externe requis | 250 Ω |
| Limites de destruction du shunt | Dépend de ses capacités de charge |
| Erreur totale | <±0,5 % de la pleine échelle ± tolérance du shunt |
| Canaux non utilisés | Doit être comblé |
Entrée Pt100/Pt1000
| Paramètre | spécification |
|---|---|
| Plage d'évaluation avec linéarisation | -50°C...+400°C |
| Résistance des capteurs dans la plage d'évaluation | Pt100 : 80,31 Ω...247,04 Ω ; Pt1000 : 803,1 Ω...2 470,4 Ω |
| Résolution | 12 bits + signe (1 LSB = 0,1°C) |
| Résistance de ligne totale admissible (configuration à 4 fils) | Max. 50 Ω par capteur |
| Erreur d'évaluation (dans la plage -50...+400°C) | Pt100 : +/- 0,5 % de la pleine échelle ; Pt1000 : +/- 1,0 % de la pleine échelle |
| Puits de courant constant pour les capteurs | Pt100 : 2 mA ; Pt1000 : 0,2 mA |
| Dissipation de puissance dans le capteur | Pt100 : 0,4 mW (0 °C), 1,0 mW (400 °C) ; Pt1000 : 0,04 mW (0°C), 0,1 mW (400°C) |
| Tension à vide de la sortie de courant | <+15 V |
| Chute de tension totale admissible (capteurs et lignes en série) | Max. 7,0 V (absorption de courant 0,2 mA) ; Max. 2,5 V (absorption de courant 2,0 mA) |
| Longueur du câble (si les câbles sont posés en parallèle et blindés) | Max. 50 m |
| Longueur du câble (blindé à deux conducteurs et section transversale > 0,5 mm²) | Max. 200 m |
Données mécaniques
| Paramètre | spécification |
|---|---|
| Montage sur rail DIN | Selon DIN EN 50022-35, profondeur 15 mm. Le rail DIN est positionné au centre entre les bords supérieur et inférieur du module. |
| Montage avec vis | Par 4 vis M4 |
| Dimensions (L x H x P) | 120x140x85mm |
| Méthode de câblage | Borniers débrochables avec bornes à vis |
| Section transversale du conducteur | Max. 2,5 mm² |
| Poids | 450g |
