Descripción general

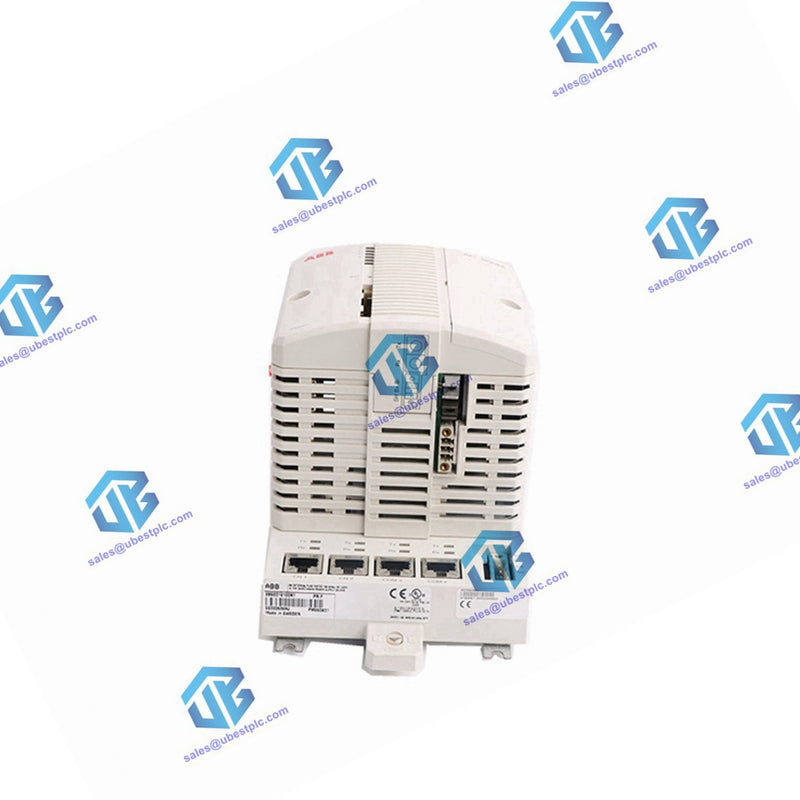

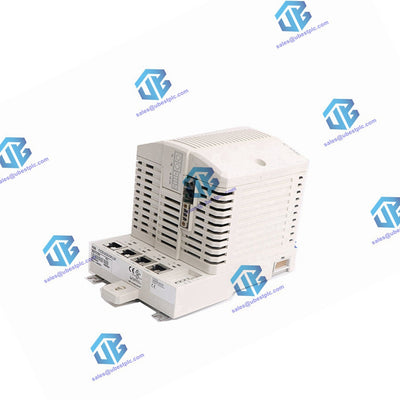

El ABB PM861AK01 es una unidad procesadora de alto rendimiento diseñada para su uso en sistemas de automatización industrial. Como parte de la familia ABB AC 800M, este módulo de procesador ofrece capacidades de control avanzadas y es adecuado para una amplia gama de aplicaciones, incluidas tareas complejas de control y supervisión de procesos.

Características y Beneficios

• Confiabilidad y Diagnóstico de Fallas: Procedimientos simples de diagnóstico de fallas.
• Modularidad: Permite la expansión paso a paso.
• Protección: Clase de protección IP20 sin necesidad de envolventes.
• Configuración: Se puede configurar con el generador de control 800xA.
• Certificación: Certificación EMC completa.
• Conectividad: Hardware basado en estándares para una óptima conectividad de comunicación (Ethernet, PROFIBUS DP, etc.).
• Puertos de comunicación redundantes: Puertos de comunicación Ethernet redundantes integrados.

Rendimiento y Memoria

• Frecuencia de reloj: 48 MHz
• Rendimiento (1000 operaciones booleanas): 0,23 ms
• Memoria: 16 MB
• RAM disponible para la aplicación: 7,155 MB
• Memoria flash para almacenamiento: Sí

Datos detallados

• Tipo de procesador: MPC860
• Tiempo de conmutación en configuración redundante: máx. 10 ms
• Número de aplicaciones por controlador: 32
• Número de programas por solicitud: 64
• Número de diagramas por aplicación: 128
• Número de tareas por controlador: 32
• Número de Diferentes Tiempos de Ciclo: 32
• Tiempo de ciclo por programa de aplicación: hasta 1 ms
• Flash PROM para almacenamiento de firmware: 2 MB
• Fuente de alimentación: 24 V CC (19,2-30 V CC)
• Consumo de energía (+24 V típico/máx.): 250/430 mA
• Disipación de energía (típica/máxima): 6,0 W (10,3 W máx.)
• Entrada de estado de fuente de alimentación redundante: Sí
• Batería de respaldo incorporada: litio, 3,6 V
• Sincronización de reloj: 1 ms entre controladores AC 800M mediante protocolo CNCP
• Cola de eventos en el controlador por cliente OPC: hasta 3000 eventos
• Velocidad de transmisión AC 800M al servidor OPC: 36-86 eventos/s, 113-143 mensajes de datos/s
• Módulos de comunicación en el bus CEX: 12
• Corriente de suministro en bus CEX: máx. 2,4 A
• Clústeres de E/S en Modulebus con CPU no redundante: 1 eléctrico + 7 ópticos
• Clústeres de E/S en Modulebus con CPU redundante: 0 eléctricos + 7 ópticos
• Capacidad de E/S en Modulebus: máx. 96 (PM861A único) u 84 (PM861A redundante) módulos de E/S
• Velocidad de exploración del módulo: 0 - 100 ms (el tiempo real depende del número de módulos de E/S)
• Corriente de suministro en el Modulebus eléctrico: 24 V: máx. 1,0 A, 5 V: máx. 1,5 A
• Canales Ethernet: 2
• Interfaz Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, hembra (8 polos)
• Protocolo de red de control: MMS (servicio de mensajes de fabricación) e IAC (comunicación entre aplicaciones)
• Red troncal de control recomendada: Ethernet conmutada de 100 Mbit/s
• Estabilidad del reloj en tiempo real: 100 ppm (aprox. 1 h/año)
• Interfaz RS-232C: 2 (una general, 1 para herramienta de servicio)
• Interfaz RS-232C (COM3): RS-232C, 75-19 200 baudios, RJ-45 hembra (8 polos), no optoaislada, soporte completo para RTS-CTS
• Interfaz RS-232C (COM4): RS-232C, 9600 baudios, RJ-45 hembra (8 polos), optoaislada, sin soporte RTS-CTS

Medio ambiente y certificación

• Temperatura de funcionamiento: +5 a +55 °C (+41 a +131 °F)
• Temperatura de almacenamiento: -40 a +70 °C (-40 a +158 °F)
• Cambios de temperatura: 3 °C/min según IEC/EN 61131-2
• Grado de contaminación: Grado 2 según IEC/EN 61131-2
• Protección contra la corrosión: G3 cumple con ISA 71.04
• Humedad relativa: del 5 al 95 %, sin condensación
• Ruido emitido: <55 dB
• Vibración: 10
• Tensión de aislamiento nominal: 500 V CA
• Tensión de prueba dieléctrica: 50 V
• Clase de protección: IP20 según EN 60529, IEC 529
• Altitud: 2000 m según IEC/EN 61131-2
• Emisión e inmunidad: EN 61000-6-4, EN 61000-6-2
• Condiciones ambientales: Industrial
• Marca CE: Sí
• Seguridad eléctrica: EN 50178, IEC 61131-2, UL 508
• Ubicación peligrosa: UOL 60079-15
• Certificados marítimos: ABS, BV, DNV-GL, LR (PM861AK01, PM861AK02)
• Aprobación TUV: No
• Cumplimiento de RAEE: DIRECTIVA/2012/19/UE

Dimensiones

• Ancho: 196 mm (7,3 pulg.)
• Altura: 119 mm (4,7 pulg.)
• Profundidad: 135 mm (5,3 pulg.)
• Peso (incluida la base): 1200 g (2,6 lbs)

Conclusión

La unidad procesadora ABB PM861AK01 es un componente esencial para cualquier sistema de automatización industrial avanzado. Sus poderosas capacidades de procesamiento, diseño robusto, opciones de conectividad versátiles y funciones de control avanzadas lo convierten en una opción confiable y eficiente para una amplia gama de aplicaciones industriales. Con su capacidad para funcionar en condiciones difíciles y su completo conjunto de funciones, el PM861AK01 garantiza un rendimiento óptimo y una longevidad en entornos exigentes.
