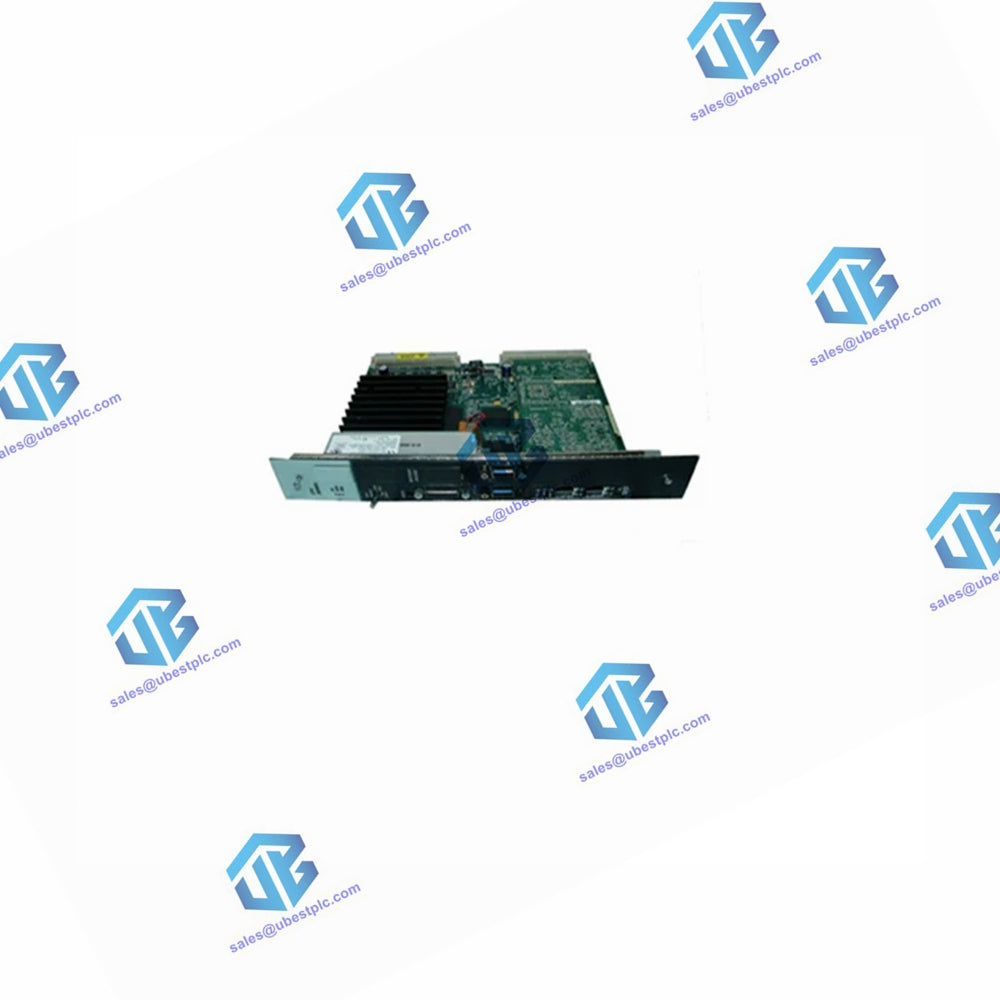

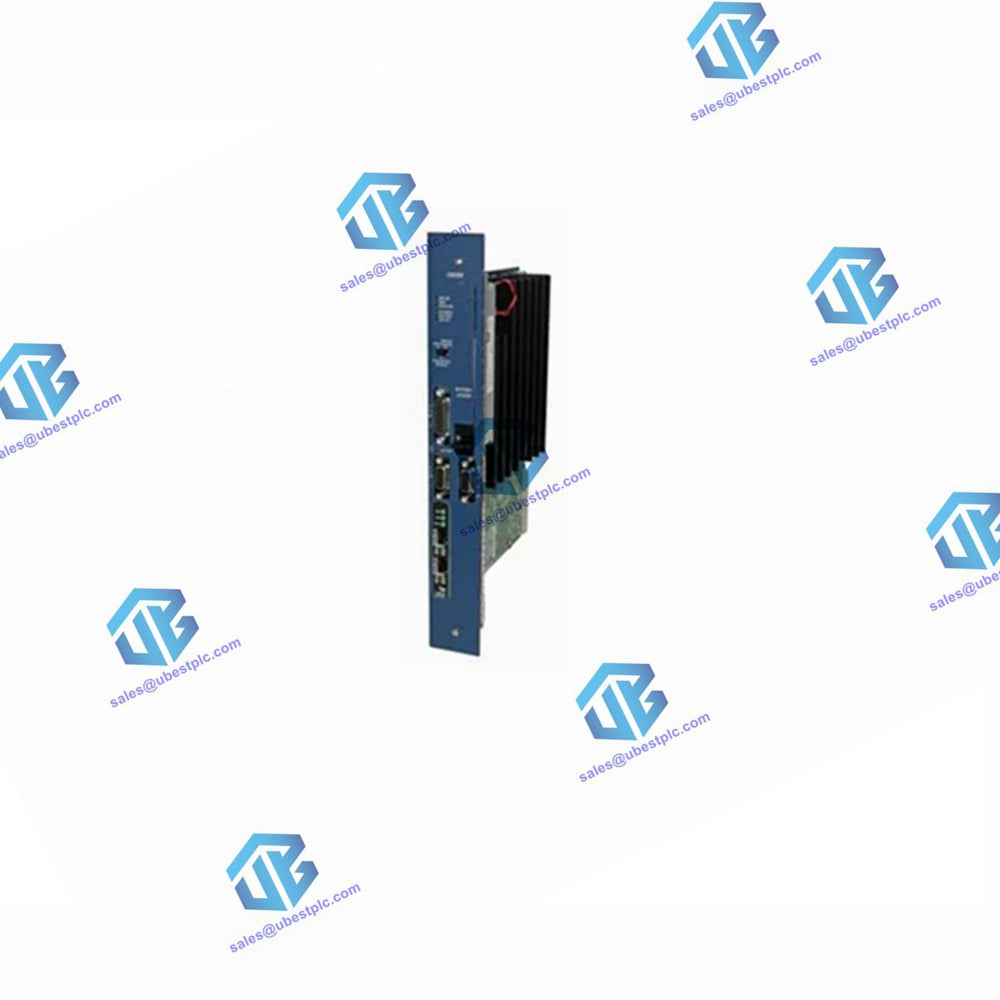

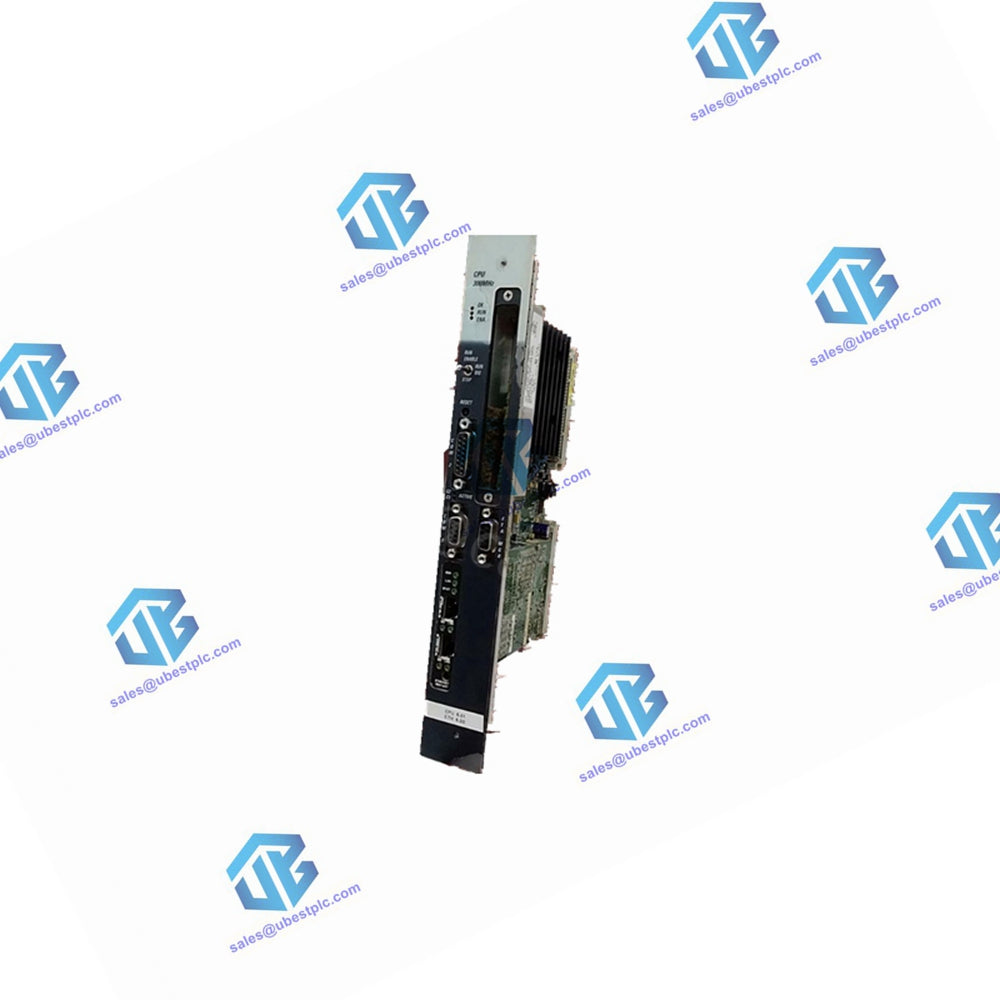

Módulo de CPU GE Fanuc IC698CRE030 Rx7i

Introducción

Las CPU RX7i están programadas y configuradas mediante el software de programación para realizar el control en tiempo real de máquinas, procesos y sistemas de manejo de materiales. La CPU se comunica con E/S y módulos de opciones inteligentes a través de una placa posterior montada en bastidor utilizando el formato estándar VME64. Se comunica con el programador y los dispositivos HMI a través de los puertos Ethernet integrados o un puerto serie utilizando el protocolo SNP Slave.

Especificaciones

Nota: Para conocer las especificaciones medioambientales y el cumplimiento de las normas (por ejemplo, directivas de la FCC o de la Unión Europea), consulte el Apéndice A del Manual de instalación de PACSystems RX7i, GFK-2223.

• Batería: Retención de memoria. Para la selección, instalación y vida útil estimada de la batería, consulte el Manual del paquete de energía y batería del controlador PACSystems, GFK-2741.
• Almacenamiento de programas: hasta 64 Mbytes de RAM respaldada por batería, 64 Mbytes de memoria flash de usuario no volátil.
• Requisitos de energía:
  • CPE030:
    • +5 VDC: 3.2 Amperios nominales
    • +12 VCC: 0.003 Amperios nominales
    • -12 VCC: 0.003 Amperios nominales
  • CPE040:
    • +5 VDC: 6.8 Amperios nominales
    • +12 VCC: 0.003 Amperios nominales
    • -12 VCC: 0.003 Amperios nominales
• Temperatura de funcionamiento:
  • CPE030: 0 a 50 °C (32 °F a 122 °F)
  • CPE040: 0 a 60 °C (32 °F a 140 °F) con bandeja de ventilador
• Velocidad de ejecución booleana, típica:
  • CPE030: 0,069 ms por 1000 contactos/bobinas booleanos
  • CPE040: 0,02391 ms por 1000 contactos/bobinas booleanos
• Precisión del reloj de hora del día: desviación máxima de ±2 segundos por día
• Precisión del reloj de tiempo transcurrido (temporización interna): ±0,01% máximo
• Comunicaciones integradas: RS-232, RS-485, interfaz Ethernet
• Protocolos serie compatibles: Modbus RTU esclavo, SNP, E/S serie
• Puertos Ethernet: interfaz Ethernet semidúplex/completamente dúplex de 10/100 Mbps con detección automática incorporada
• Compatibilidad VME: Sistema diseñado para soportar el estándar VME64 ANSI/VITA 1
• Bloques de programa: hasta 512 bloques de programa. El tamaño máximo de un bloque es 128 KB.
• Memoria:
  • %I y %Q: 32Kbits para discreto
  • %AI y %AQ: configurables hasta 32Kpalabras
  • %W: configurable hasta la máxima RAM de usuario disponible
  • Memoria administrada (variables simbólicas y de E/S combinadas): configurable hasta 10 Mbytes

Especificaciones de la interfaz Ethernet

• Monitoreo de datos basado en web: hasta 16 conexiones de servidor web y FTP (combinadas)
• Velocidad de datos Ethernet: 10 Mb/s y 100 Mb/s
• Interfaz física: 10BaseT RJ45
• Compatibilidad con WinLoader: Sí
• Número de páginas basadas en configuración de EGD: 255
• Sincronización horaria: SNTP
• Consumo selectivo de EGD: Sí
• Cargar la configuración de EGD desde RX7i al programador: Sí
• Administrador de estación remota sobre UDP: Sí
• Administrador de estación local (RS-232): puerto RS-232 dedicado
• Parámetros de usuario avanzados configurables: Sí
