Introducción

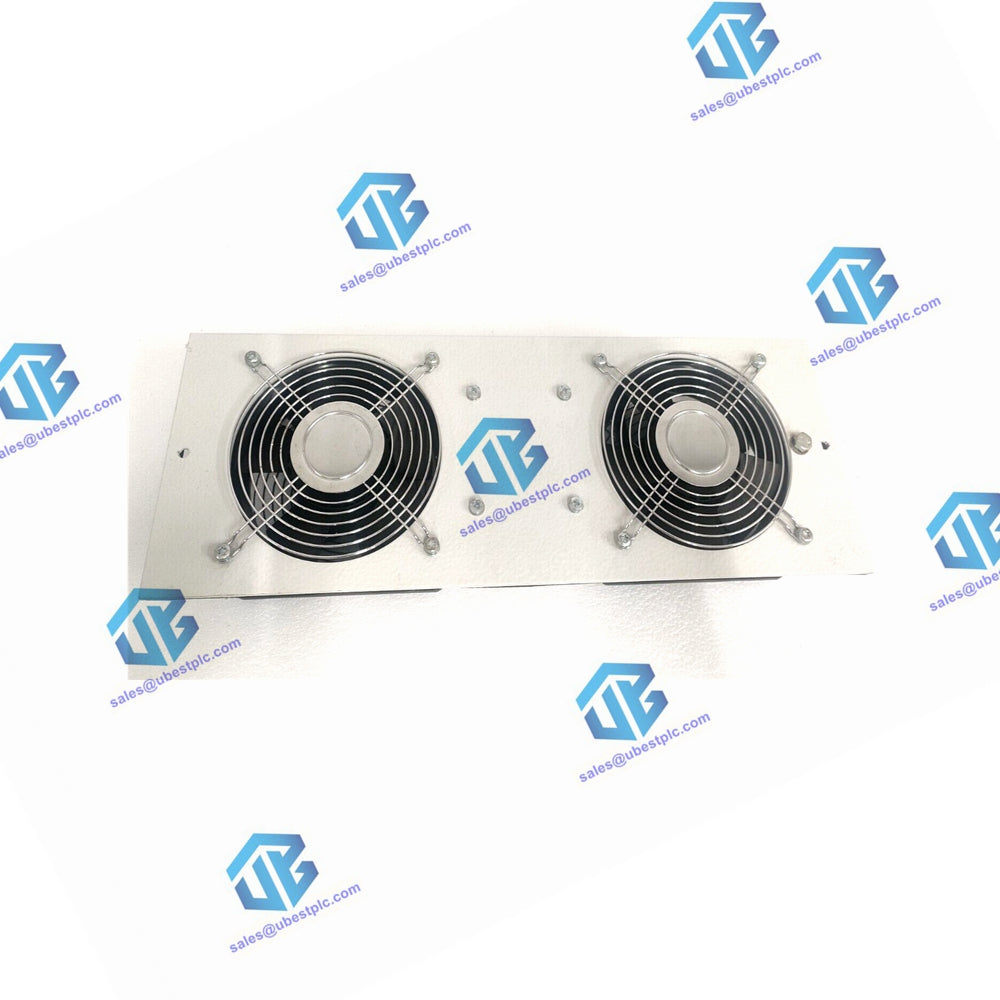

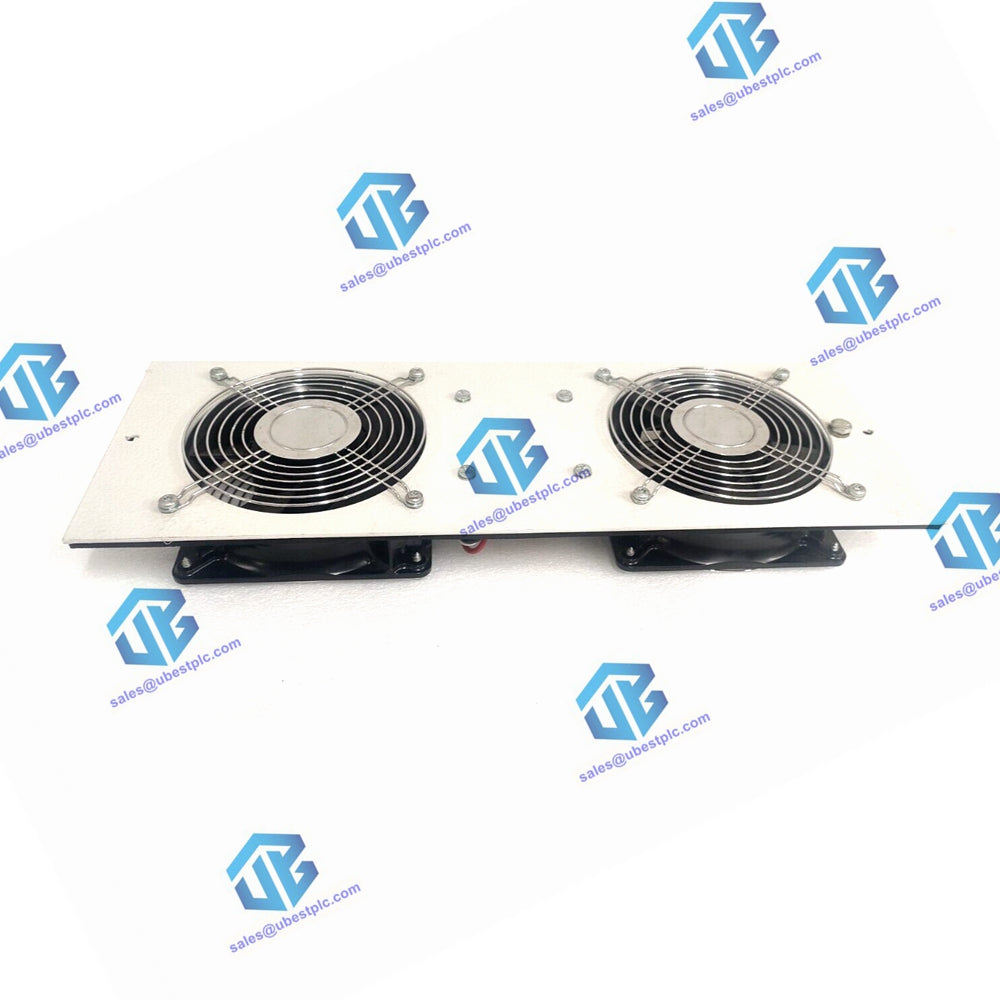

El FS-FANWR-24R es una unidad de ventilador de 24 V CC que consta de dos ventiladores y una PCB 07209 montada en una placa. Cuenta con:

Composición de componentes

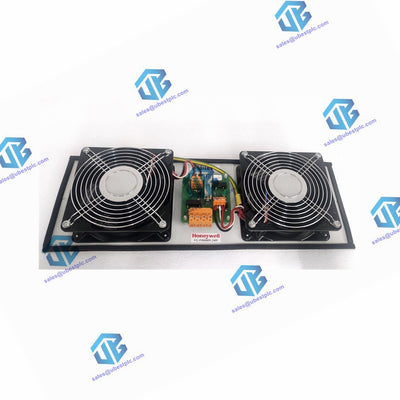

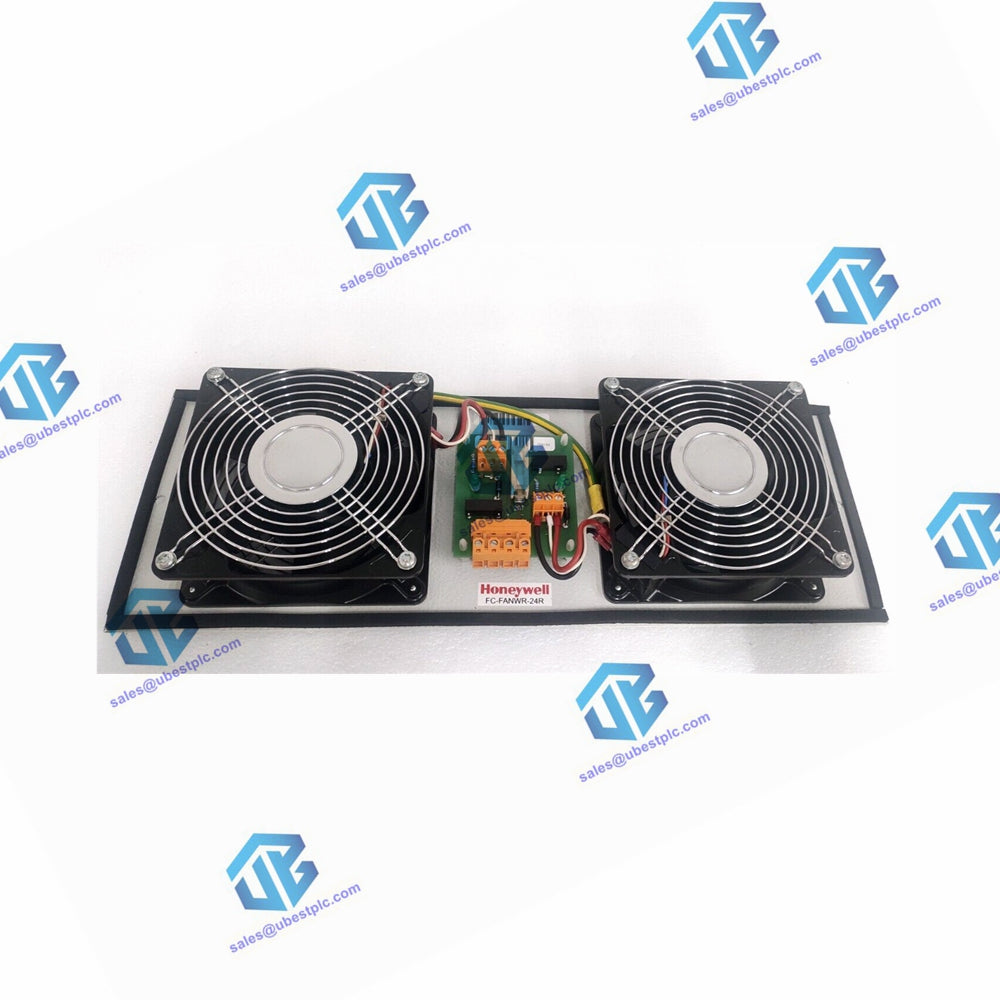

Consta de dos ventiladores y una placa de circuito impreso (PCB) 07209 sobre una placa de montaje.

Energía y Cableado

El cableado externo de alimentación de 24 V CC y contacto de lectura termina en un conector de 4 polos que se inserta en la unidad del ventilador.

Indicación de estado del ventilador

La electrónica genera señales para indicar el estado del ventilador. Un LED verde se ilumina junto a un ventilador si su velocidad está por encima del mínimo. Si ambos ventiladores superan la velocidad mínima, el contacto de lectura se cierra.

Caracteristicas de seguridad

Se instalan protectores para los dedos a ambos lados de los ventiladores.

Dirección del flujo de aire

El diagrama de diseño muestra la dirección del flujo de aire y proporciona una vista inferior y lateral de la unidad del ventilador.

Tipo General

FS-FANWR-24R

Aprobaciones

CE; UL; FM

Detalles del ventilador

Marca: Papst
Modelo: 4184N/17X (rodamiento de bolas)

Detalles del protector de dedos

Marca: Papst
Modelo: LZ30

requerimientos de energía

• Voltaje: 24 V CC
• Potencia: 9.5 W
• Rango de voltaje: 12-29 V CC
• No hay protección de polaridad inversa

Actuación

• Flujo de aire: 360 m³/h., 211,8 CFM (para la unidad completa)
• Ruido: 52 dB (para la unidad completa)
• Velocidad nominal del ventilador: 3200 RPM
• Velocidad mínima: 1.500 ± 100 RPM (para cerrar el contacto de lectura)

Ciclo de vida

• 85,000 horas a 40°C (104°F)
• 37,500 horas a 75°C (167°F)

Protección de ingreso: IP20

Rango de temperatura: -30 °C a +75 °C (-22 °F a +167 °F)

Leer de vuelta los detalles de contacto

• Máx. Voltaje conmutado: 300 V CC / 240 V CA
• Corriente máxima conmutada: 0,5 A
• Máx. Potencia conmutada: 10 W
• Conector:
  • Longitud de pelado del cable: 7 mm
  • Par de apriete: 0.4-0.5 Nm
  • Tipo de destornillador: SD 0,6 X 3,5 -DIN 5264

Dimensiones Físicas

• 391x142x51 mm (LxAxP)
• 15.4x5.59x2.01 pulgadas (LxAxP)
• Peso: 1.7 kg
