Características

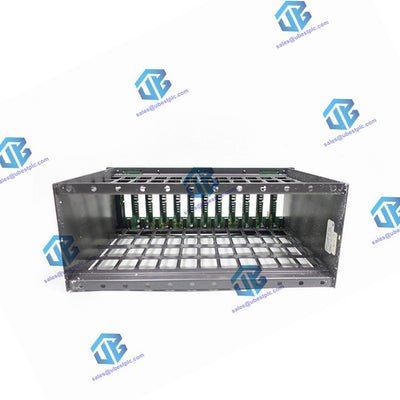

Las unidades de montaje del módulo IEMMU11 ofrecen las siguientes características:

• Montaje físico para hasta 12 módulos del sistema o diez módulos del sistema y un máximo de dos módulos de alimentación IEPAS02, IEPDS01/02, IEPAF02 e IEPDF01/02.
• Distribución eléctrica de señales de bus expansor de E/S, bus de módulo y Controlway.
• Distribución de tensiones de alimentación reguladas (+5 voltios, +15 voltios, –15 voltios y 24 voltios).
• Distribución de energía primaria, que son los 120/240 VAC o 24/48 VDC que suministran energía a los módulos de alimentación (IEPAS02, IEPAF02, IEPDS01, IEPDF01, IEPDS02 e IEPDF02).

Distribución primaria de energía

• La unidad de montaje del módulo IEMMU11 se utiliza para chasis de montaje trasero con distribución de energía primaria.


Especificaciones

• Capacidad: 12 módulos
• Estándar de montaje: gabinete de 483 mm (19 pulg.)
• Temperatura ambiente (en funcionamiento): 0° a 70°C (32° a 158°F)
• Humedad relativa (Operativa):
  • Del 5 % al 95 % hasta 55 °C (131 °F), sin condensación
  • 5% a 45%, hasta 70°C (158°F), sin condensación
• Temperatura de almacenamiento y transporte: –40° a 85°C (–40° a 185°F)
• Humedad relativa de almacenamiento y transporte: 0 % a 95 %, sin condensación
• Calidad del aire: No corrosivo
• Alimentación primaria: 120/240 VCA, 24/48 VCC (solo IEMMU11/IEMMU12)
• Voltaje CC regulado: +5 VCC, +15 VCC, –15 VCC, +24 VCC, MCOM, E/SCOM
• Dimensiones: 483 mm x 178 mm x 304 mm (19 pulg. x 7 pulg. x 12,2 pulg.)
• Peso: 3,63 kg (8,0 libras)

Certificaciones (Pendientes)

• Certificado CSA para uso como equipo de control de procesos en una ubicación ordinaria (no peligrosa).
• No incendiario: CSA: Clase I, División 2, Grupos A,B,C,D FM: Clase I, División 2, Grupos A,B,C,D
• Marca CE: De conformidad con la Directiva EMC 89/336/EEC, EDS, EFT, RFI y CISPR11 con enmiendas 92/31/EEC y 93/68/EEC
• Inflamabilidad (UL94): Materiales clasificados en alambres V0, V1, V2 o V5 y cables clasificados UL VW-1
• Categoría de instalación (IEC 1010-1): Categoría I para salidas, Categoría II para red
