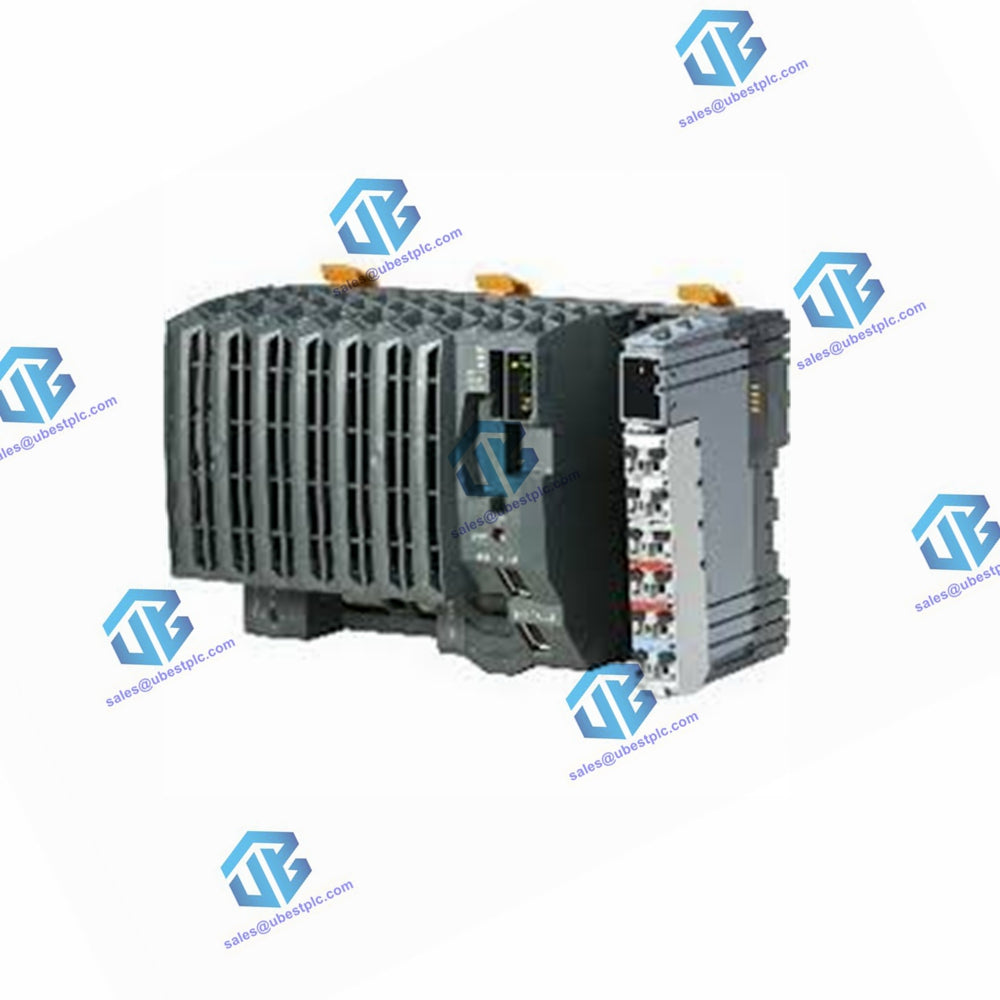

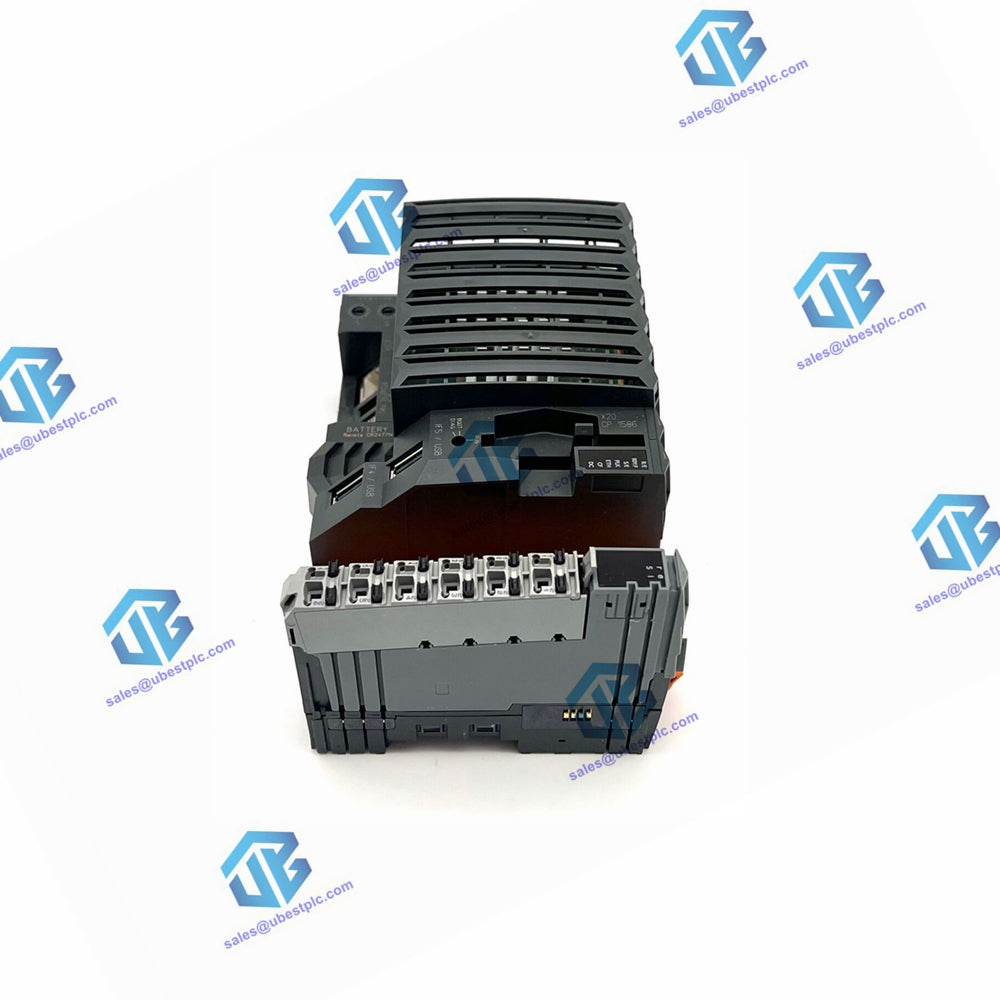

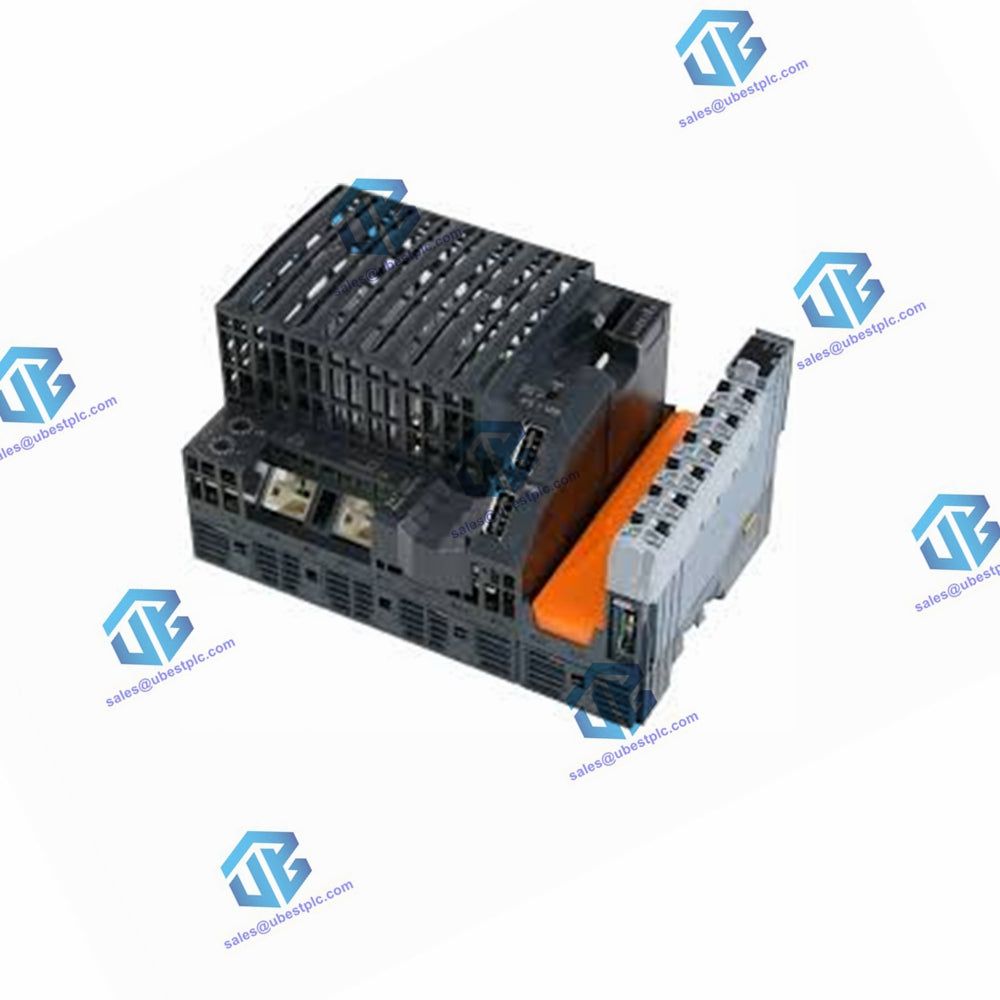

Σύντομη Περιγραφή

• Interfaces: 1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
• System Module: Ελεγκτής

Γενικές Πληροφορίες

• B&R ID Code: 0xC3B0
• Cooling: Χωρίς ανεμιστήρα
• Ενδείξεις κατάστασης:
  • Λειτουργία CPU
  • Ethernet
  • POWERLINK
  • CompactFlash
  • Μπαταρία

Διαγνωστικά

• Battery: Ναι, με χρήση ενδεικτικού LED κατάστασης και λογισμικού
• CPU Function: Ναι, με χρήση ενδεικτικού LED κατάστασης
• CompactFlash: Ναι, με χρήση ενδεικτικού LED κατάστασης
• Ethernet: Ναι, χρησιμοποιώντας ένδειξη κατάστασης LED
• POWERLINK: Ναι, χρησιμοποιώντας ένδειξη κατάστασης LED
• Temperature: Ναι, χρησιμοποιώντας καταχωρητή λογισμικού

Υποστήριξη

• Controller Redundancy: Όχι
• Storage Health Data Support: Ναι
• ACOPOS Support: Ναι
• Visual Components Support: Ναι

Κατανάλωση Ισχύος

• Without Interface Module and USB: 9.7 W
• X2X Link Power Supply: 1.42 W
• Internal I/O: 0.6 W
• Additional Power Dissipation by Actuators: Δεν εφαρμόζεται

Πιστοποιήσεις

• CE: Ναι
• UKCA: Ναι
• ATEX Zone 2: II 3G Ex nA nC IIA T5 Gc
• IP20: Ta (δείτε το εγχειρίδιο χρήστη X20)
• FTZÚ 09 ATEX 0083X: Ναι
• UL cULus E115267: Βιομηχανικός εξοπλισμός ελέγχου
• HazLoc cCSAus 244665: Εξοπλισμός ελέγχου διεργασιών για επικίνδυνες τοποθεσίες, Κατηγορία I, Διαίρεση 2, Ομάδες ABCD, T5
• DNV: Θερμοκρασία: B (0 έως 55°C), Υγρασία: B (έως 100%), Δόνηση: B (4 g), EMC: B (γέφυρα και ανοιχτό κατάστρωμα)
• CCS: Ναι
• LR: ENV1
• KR: Ναι
• ABS: Ναι
• BV EC33B: Θερμοκρασία: 5 - 55°C, Δόνηση: 4 g, EMC: Γέφυρα και ανοιχτό κατάστρωμα
• KC: Ναι

Τροφοδοσία CPU και Συνδέσμου X2X

• Τάση Εισόδου: 24 VDC -15% / +20%
• Ρεύμα Εισόδου: Μέγ. 1.5 A
• Ασφάλεια: Ενσωματωμένη, δεν μπορεί να αντικατασταθεί
• Προστασία Αντίστροφης Πολικότητας: Ναι
• Έξοδος Τροφοδοσίας Συνδέσμου X2X:
  • Ονομαστική Ισχύς Εξόδου: 7 W
  • Παράλληλη Σύνδεση: Ναι
  • Λειτουργία Εφεδρείας: Ναι

Τροφοδοσία Εισόδου/Εξόδου

• Τάση Εισόδου: 24 VDC -15% / +20%
• Ασφάλεια: Απαιτούμενη ασφάλεια γραμμής: Μέγ. 10 A, αργής τήξης

Τροφοδοσία Εισόδου/Εξόδου

• Ονομαστική Τάση Εξόδου: 24 VDC
• Επιτρεπτό Φορτίο Επαφής: 10 A

Τροφοδοσία Ρεύματος - Γενικές Πληροφορίες

• Ενδείξεις κατάστασης:
  • Υπερφόρτωση
  • Κατάσταση λειτουργίας
  • Κατάσταση μονάδας
  • Μεταφορά δεδομένων RS232

Διαγνωστικά

• Μεταφορά Δεδομένων RS232: Ναι, με χρήση ενδεικτικού LED
• Λειτουργία/Σφάλμα Μονάδας: Ναι, με χρήση ενδεικτικού LED και λογισμικού
• Υπερφόρτωση: Ναι, με χρήση ενδεικτικού LED και λογισμικού

Ηλεκτρική Απομόνωση

• Τροφοδοσία I/O - Τροφοδοσία Ισχύος I/O: Όχι
• Τροφοδοσία Συνδέσμου CPU/X2X - Τροφοδοσία Συνδέσμου CPU/X2X: Ναι

Ελεγκτής

• Υποδοχή CompactFlash: 1
• Ρολόι Πραγματικού Χρόνου: Μη πτητικό, ανάλυση 1 s, ακρίβεια -10 έως 10 ppm στους 25°C
• FPU: Ναι
• Επεξεργαστής:
  • Τύπος: Atom E680T
  • Συχνότητα Ρολογιού: 1.6 GHz
  • Μνήμη Cache L1:
    • Κώδικας Δεδομένων: 24 kB
    • Κώδικας Προγράμματος: 32 kB
  • Μνήμη Cache L2: 512 kB
• Ενσωματωμένος Επεξεργαστής Εισόδου/Εξόδου: Επεξεργάζεται σημεία δεδομένων I/O στο παρασκήνιο
• Υποδοχές Μονάδας Διεπαφής: 1
• Υπόλοιπες Μεταβλητές: Μέγ. 1 MB
• Συντομότερος Χρόνος Κύκλου Τάξης Εργασίας: 100 µs
• Τυπικός Χρόνος Κύκλου Εντολής: 0.0027 µs

Αποθήκευση Δεδομένων

• Παρακολούθηση Μπαταρίας: Ναι
• Μπαταρία Λιθίου: Ελάχιστο 2 χρόνια σε θερμοκρασία περιβάλλοντος 23°C

Τυπική Μνήμη

• RAM: 512 MB DDR2 SDRAM
• Μνήμη RAM Χρήστη: 1 MB SRAM

Διεπαφές

• Διασύνδεση IF1:
  • Σήμα: RS232
  • Παραλλαγή: Σύνδεση με χρήση τερματικού μπλοκ 12 ακίδων X20TB12
  • Μέγιστη Απόσταση: 900 m
  • Ρυθμός Μεταφοράς: Μέγ. 115.2 kbit/s
• Διασύνδεση IF2:
  • Σήμα: Ethernet
  • Παραλλαγή: 1x RJ45 θωρακισμένο
  • Μήκος Γραμμής: Μέγ. 100 μ μεταξύ 2 σταθμών (μήκος τμήματος)
  • Ρυθμός Μεταφοράς: 10/100/1000 Mbit/s
  • Φυσικό Επίπεδο: 10BASE-T/100BASE-TX/1000BASE-T
  • Μισή Διπλή Επικοινωνία: Ναι
  • Πλήρης Διπλής Κατεύθυνσης: Ναι
  • Αυτόματη Διαπραγμάτευση: Ναι
  • Auto-MDI/MDIX: Ναι
• Διασύνδεση IF3:
  • Fieldbus: POWERLINK (V1/V2) διαχειριζόμενος ή ελεγχόμενος κόμβος
  • Τύπος: Τύπος 4
  • Παραλλαγή: 1x RJ45 θωρακισμένο
  • Μήκος Γραμμής: Μέγ. 100 μ μεταξύ 2 σταθμών (μήκος τμήματος)
  • Ρυθμός Μεταφοράς: 100 Mbit/s
  • Φυσικό Επίπεδο: 100BASE-TX
  • Μισή Διπλή Επικοινωνία: Ναι
  • Πλήρης Διπλή Επικοινωνία: Λειτουργία POWERLINK: Όχι / Λειτουργία Ethernet: Ναι
  • Αυτόματη Διαπραγμάτευση: Ναι
  • Auto-MDI/MDIX: Ναι
• Διεπαφή IF4:
  • Τύπος: USB 1.1/2.0
  • Παραλλαγή: Τύπος A
  • Μέγιστο Ρεύμα Εξόδου: 0.5 A
• Διεπαφή IF5:
  • Τύπος: USB 1.1/2.0
  • Παραλλαγή: Τύπος A
  • Μέγιστο Ρεύμα Εξόδου: 0.5 A
• Διεπαφή IF6:
  • Fieldbus: X2X Link master

Ηλεκτρικές Ιδιότητες

• Ηλεκτρική Απομόνωση: Ethernet (IF2), POWERLINK (IF3) και X2X (IF6) απομονωμένα μεταξύ τους, από άλλες διεπαφές και από PLC

Συνθήκες Λειτουργίας

• Κατεύθυνση Τοποθέτησης:
  • Οριζόντιο: Ναι
  • Κάθετο: Ναι
• Ύψος Εγκατάστασης Πάνω από το Επίπεδο της Θάλασσας:
  • 0 έως 2000 m: Χωρίς περιορισμό
  • >2000 m: Μείωση της θερμοκρασίας περιβάλλοντος κατά 0,5°C ανά 100 m
• Βαθμός Προστασίας σύμφωνα με EN 60529: IP20

Περιβαλλοντικές Συνθήκες

• Θερμοκρασία:
  • Λειτουργία:
    • Οριζόντια Τοποθέτηση: -25 έως 60°C
    • Κατακόρυφη Τοποθέτηση: -25 έως 50°C
  • Αποθήκευση: -40 έως 85°C
  • Μεταφορά: -40 έως 85°C
• Σχετική Υγρασία:
  • Λειτουργία: 5 έως 95%, χωρίς συμπύκνωση
  • Αποθήκευση: 5 έως 95%, χωρίς συμπύκνωση
  • Μεταφορά: 5 έως 95%, χωρίς συμπύκνωση

Μηχανικές Ιδιότητες

• Σημείωση: Παραγγείλετε ξεχωριστά τη μνήμη εφαρμογής (CompactFlash)
• Εφεδρική Μπαταρία: Περιλαμβάνεται στην παράδοση
• Πλάκα Τελικού Καλύμματος X20 (Δεξιά): Περιλαμβάνεται στην παράδοση
• 12-Ακροδέκτης X20: Περιλαμβάνεται στην παράδοση
• Καλύμματα Θέσεων Μονάδας Διεπαφής: Περιλαμβάνονται στην παράδοση

Διαστάσεις

• Πλάτος: 150 mm
• Ύψος: 99 mm
• Βάθος: 85 mm
• Βάρος: 400 g
