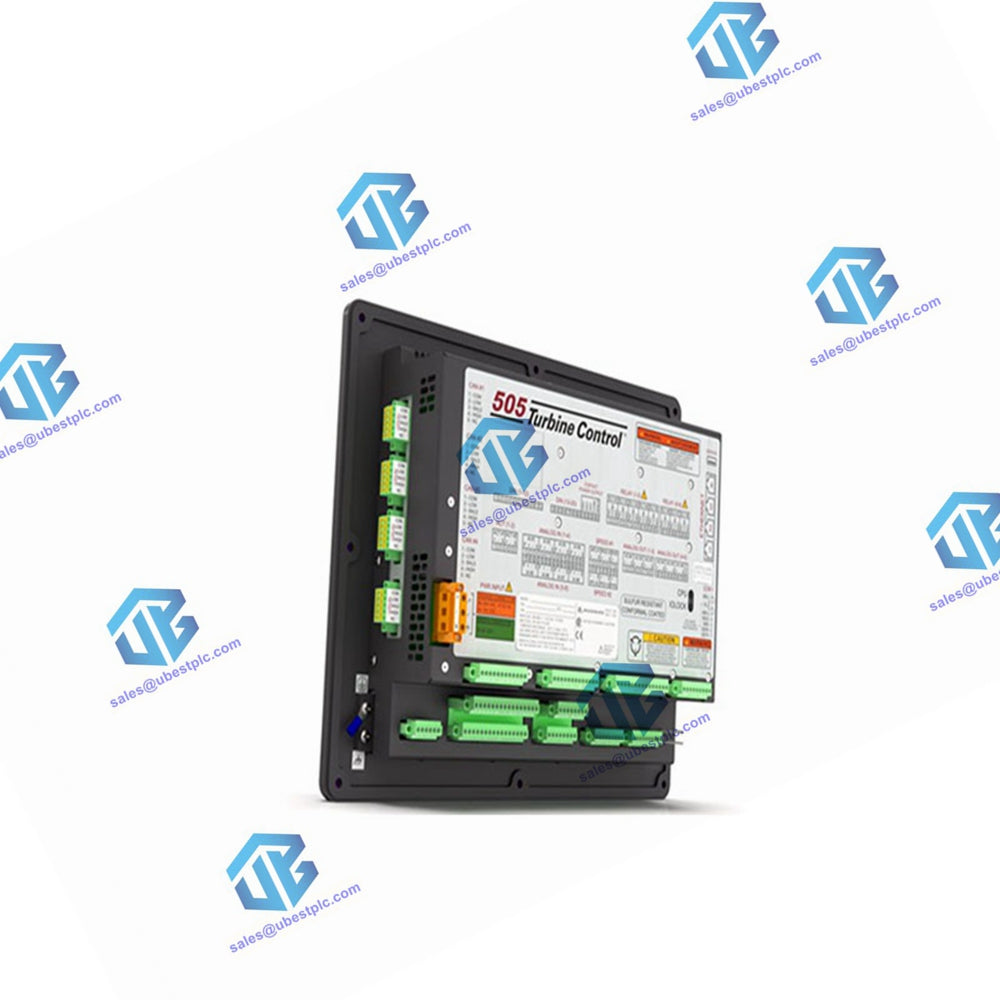

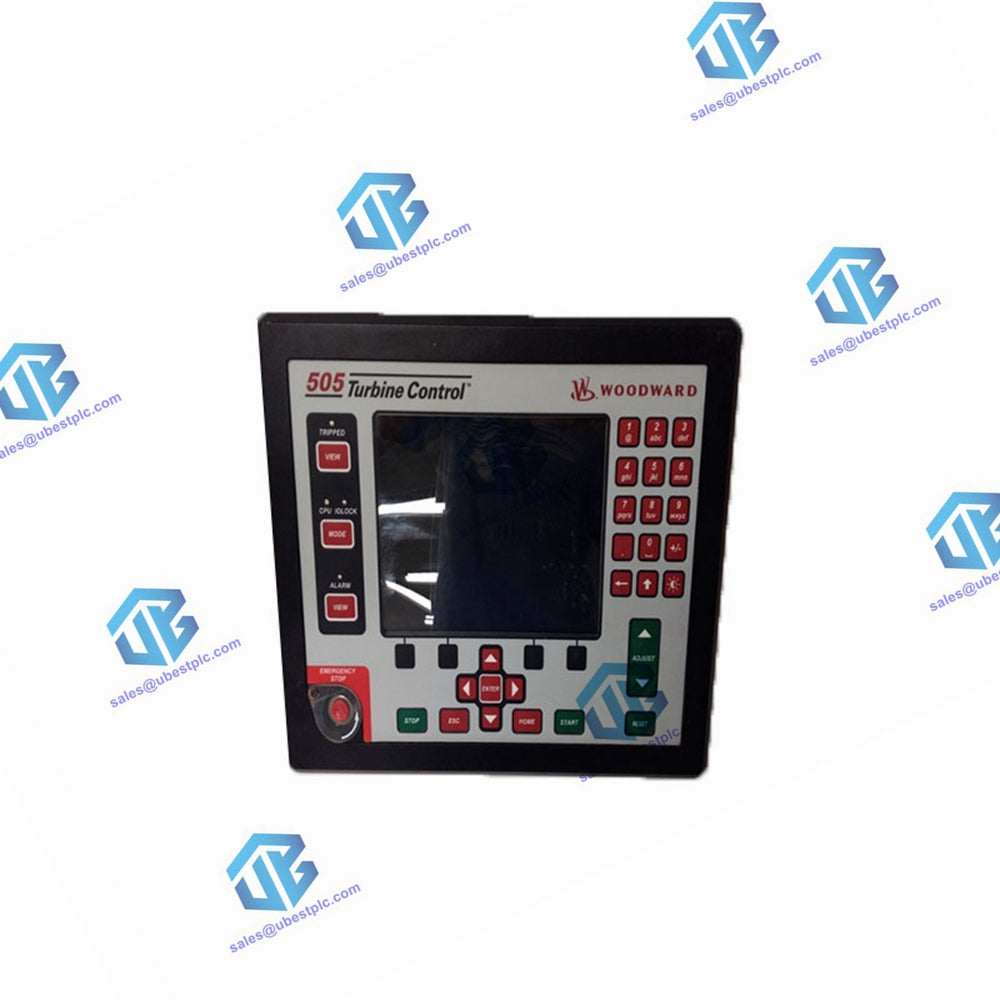

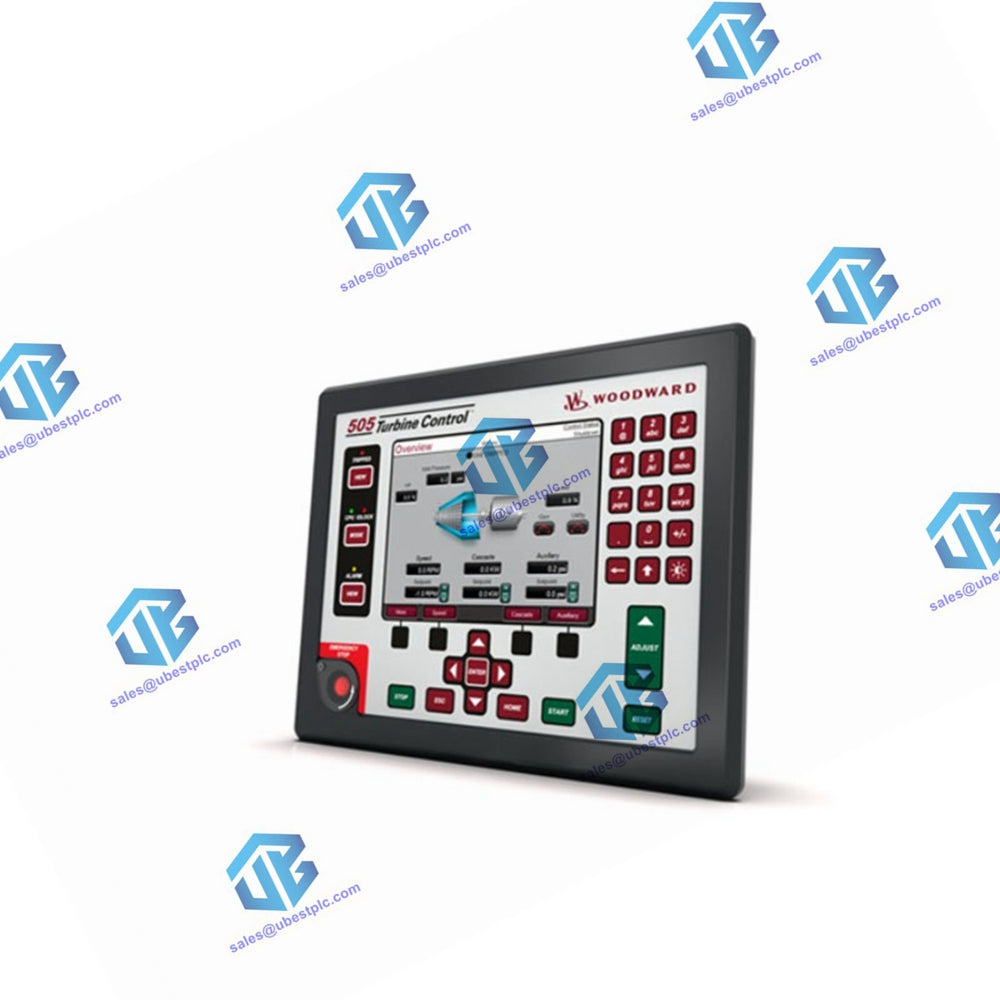

Ψηφιακός ρυθμιστής Woodward 505 για ατμοστρόβιλους

Εισαγωγή

Οι ψηφιακοί ρυθμιστές ταχύτητας Woodward 505 χρησιμοποιούνται σε ατμοστρόβιλους με ενεργοποιητές μονής ή τμηματικής εμβέλειας. Πρόκειται για τον επόμενο γενιά ρυθμιστή ταχύτητας ατμοστροβίλου 505D με δυνατότητα διαμόρφωσης από τον χρήστη, τοποθετημένο στο μπροστινό πάνελ, με προηγμένη ενσωματωμένη διεπαφή HMI πολλαπλών γλωσσών. Το νέο 505D βασίζεται στην παγκοσμίως αξιόπιστη και στιβαρή πλατφόρμα 505, τώρα με επεκταμένα πρωτόκολλα επικοινωνίας, έξυπνους/προσαρμοστικούς αλγόριθμους ελέγχου και προηγμένα εργαλεία συντήρησης με καταγραφή δεδομένων και παρακολούθηση και έλεγχο RemoteView. Αυτό το μοντέλο έχει χαμηλή τάση εισόδου 18-36 Vdc και συμμορφώνεται με το πρότυπο Class 1 Div. 2 για τοποθεσίες.

Αριθμός μέρους Τροφοδοσία

8200-1302 Συμμόρφωση Marine/ATEX LVDC (18–32 Vdc)

Χαρακτηριστικά

• Οθόνη LCD 8,4” (800x600) και πληκτρολόγιο
• (LV) τροφοδοσία εισόδου: 18-36 Vdc, απομονωμένη
• (HV) τροφοδοσία εισόδου: 88-264 Vac / 90-150 Vdc, απομονωμένη
• Εύρος λειτουργίας από –30 °C έως +70 °C (με οθόνη)

Επικοινωνίες

• (4) θύρες επικοινωνίας Ethernet 10/100, απομονωμένες
• (4) θύρες επικοινωνίας CAN (1 Mbit), απομονωμένες
• (1) θύρα RS-232/RS-485, απομονωμένη
• (1) θύρα υπηρεσίας RS-232, απομονωμένη

Κύκλωμα I/O

• Ρυθμιζόμενοι ρυθμοί ενημέρωσης GAP από 5 ms έως 160 ms
• (2) είσοδοι αισθητήρα ταχύτητας (MPU/Prox) (με τροφοδοσία Prox)
• (8) αναλογικά κανάλια εισόδου 4-20 mA (με τροφοδοσία βρόχου)
• (6) αναλογικά κανάλια εξόδου 4-20 mA
• (2) κανάλια εξόδου ενεργοποιητή (διαμορφώσιμα 4-20 mA/20-200 mA)
• (20) διακριτά κανάλια εισόδου (με τροφοδοσία επαφής)
• (8) έξοδοι ρελέ (μορφή-c)

Περιβαλλοντικές Προδιαγραφές

• Θερμοκρασία λειτουργίας: –30 °C έως +70 °C (με οθόνη)
• Θερμοκρασία αποθήκευσης: –30 °C έως +70 °C (συνιστώμενη 0 °C έως 40 °C)
• Δόνηση: 8.2 Grms, βιομηχανική τοποθέτηση σε βάση
• Κρούση: 10 G, 3 φορές σε κάθε άξονα
• Υγρασία: 5 % έως 95 %, χωρίς συμπύκνωση
• Βαθμός προστασίας / Εγκατάσταση: IP20, Βαθμός ρύπανσης 2, Κατηγορία υπερτάσης 3
• Εκπομπές EMC: EN 61000-6-4 (Βαριά Βιομηχανία), IACS UR E10 (Εμπορική Ναυτιλία)
• Ανοσία EMC: EN 61000-6-2 (Βαριά Βιομηχανία), IACS UR E10 (Εμπορική Ναυτιλία)

Προδιαγραφές (LV)

• Εύρος τάσης εισόδου LV: 18-36 Vdc
• Ισχύς εισόδου (μέγιστη): < 77 W, 4.3 A μέγιστο
• Χρόνος διατήρησης εξόδου τάσης: > 14 ms με τάση εισόδου 24 Vdc
• Απομόνωση από άλλα κυκλώματα: > 500 Vrms προς όλα τα άλλα κυκλώματα
• Απομόνωση από τη ΓΗ: > 500 Vrms προς τη ΓΗ
• Προστασία υπερτάσης εισόδου: ±60 Vdc @ 25 °C
• Προστασία ανάστροφης πολικότητας: 60 Vdc @ 25 °C
• Απενεργοποίηση εισόδου λόγω υποτάσης: ~11 Vdc, μη μόνιμη


Προδιαγραφές (HV)

• Εύρος τάσης εισόδου HV: 88-264 Vac / 90-150 Vdc
• Εύρος συχνότητας εισόδου HV: 45-65 Hz
• Ισχύς εισόδου (AC μέγιστη): < 73 W, 1.6 A μέγιστο
• Ισχύς εισόδου (DC μέγιστη): < 73 W, 0.8 A μέγιστο
• Χρόνος διατήρησης εξόδου τάσης: > 30 ms με τάση εισόδου 110 Vac
• Χρόνος διατήρησης εξόδου τάσης: > 120 ms με τάση εισόδου 220 Vac
• Απομόνωση από άλλα κυκλώματα: > 3000 Vrms προς όλα τα άλλα κυκλώματα
• Απομόνωση από τη ΓΗ: > 1500 Vrms προς τη ΓΗ
• Προστασία υπερτάσης εισόδου: ±375 Vdc @ 25 °C
• Προστασία ανάστροφης πολικότητας: 375 Vdc
• Απενεργοποίηση εισόδου λόγω υποτάσης: ~65 Vdc, μη μόνιμη
