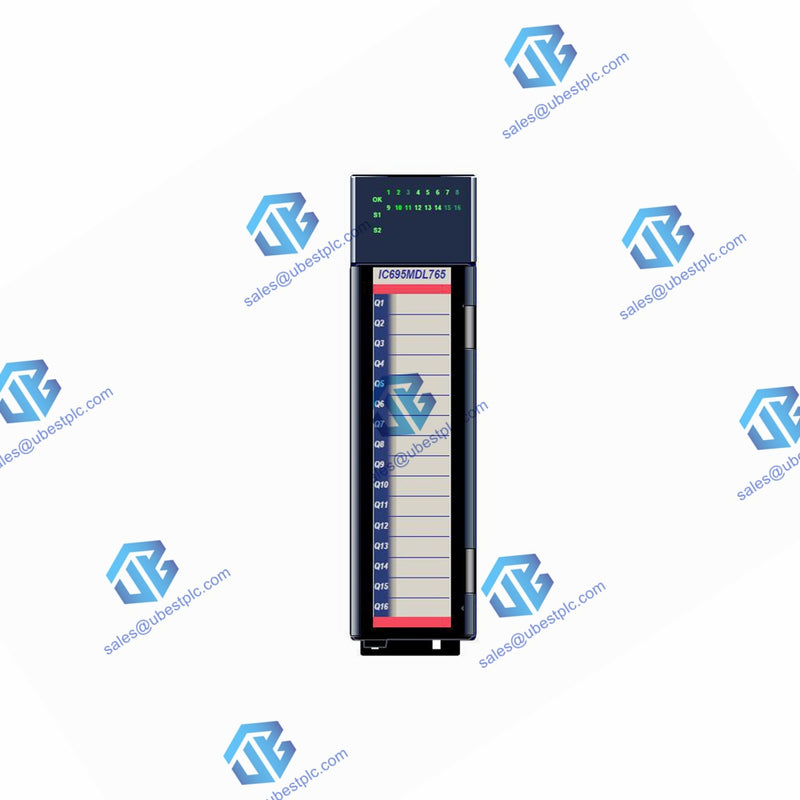

IC695MDL765 е интелигентен дискретен изходен модул в серията PACSystem RX3i от GE Intelligent Platforms (сега Emerson Automation) . Проектиран да осигури 16 изходни канала, този модул е идеален за приложения, изискващи висока надеждност и производителност. Той разполага с две изолирани групи от 8 изхода, всеки от които може да достави номинален изход 24 VDC / 125 VDC с пиков пусков ток от <силни>10A за 10ms без задействане на прекъсване при претоварване.
Технически спецификации
Параметър
Подробности
Марка
GE Интелигентни платформи / GE Fanuc
Серия
PACSystem RX3i
Номер на частта
IC695MDL765
Вид на продукта
Интелигентен цифров изходен модул
Брой изходи
16 (2 изолирани групи от 8)
Номинално изходно напрежение
24 VDC / 125 VDC
Номинално напрежение
24 VDC / 125 VDC
Изходен ток на група
8 ампера на група
Изходен ток на точка
2 ампера на точка
Пиков пусков ток
10A (за 10 ms без изключване на ESCP)
Диапазон на изходното напрежение
18–30 VDC / 105–132 VDC
Консумация на ток при 3,3 VDC
152 mA
Консумация на ток при 5,1 VDC
540 mA
Консумирана мощност при 3,3 VDC
152 mA
Консумирана мощност при 5 VDC
540 mA
Време за реакция (макс.)
1 ms (Включено и Изключено)
Изолация от група до група
250 V AC / 1500 V AC
Възможност за изходен тест
Поддържа се
Защита на изхода
Претоварване, празен ход, изключване, откриване на неуспешен превключвател
