Описание:

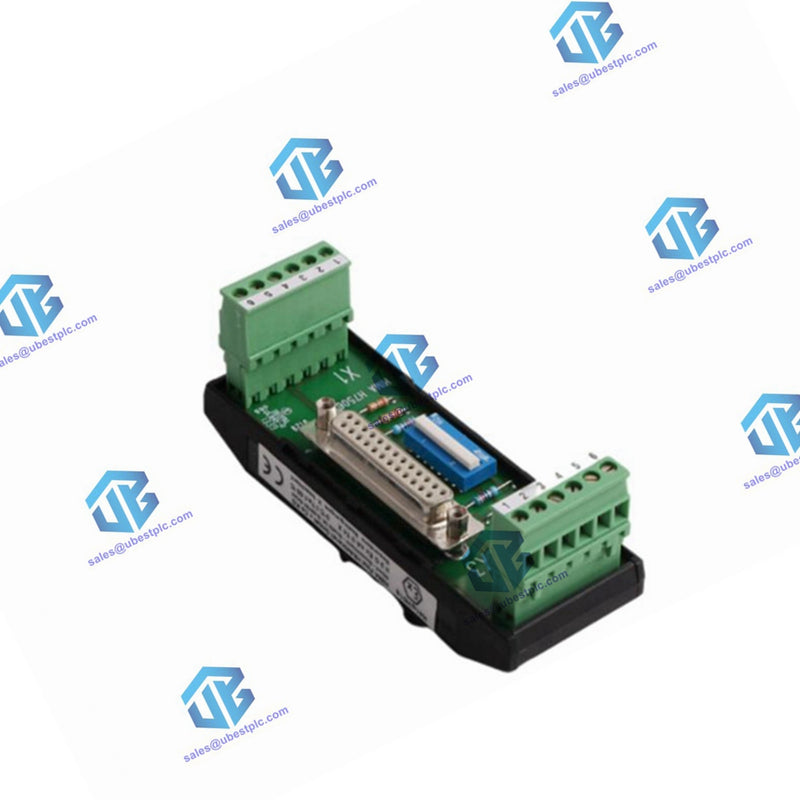

Автобусният терминал HIMA H 7506 е предназначен за инсталиране на комуникационната шина HIBUS-2 (RS 485). Той улеснява свързването на едноканални PES и резервни PES системи, по-специално H41q и H51q, чрез кабели за данни BV 7040 и BV 7046. Този автобусен терминал е ключов компонент за осигуряване на надеждна комуникация в инсталации за индустриална автоматизация.

Връзки:

• 25-полюсен Min-D-гнездо: Свързва едноканален PES и излишен PES H41q/H51q.
• 6-полюсни щепселни скоби: Две 6-полюсни щепселни скоби се използват за свързване на 2-проводната шина, като побират секции до 2,5 mm².

Функционалност:

• Крайни резистори на шината: Два превключвателя позволяват активирането на крайните резистори на шината във всеки край на двупроводната шина. Това гарантира правилното завършване и целостта на сигнала за комуникационната шина.
• Използване в края на шината: Когато H 7506 се използва в края на двупроводната шина, клемният блок X2 не може да бъде свързан.

Приложение:

Шинен терминал H 7506 се използва в съответствие със специфични указания за приложение, които включват инструкциите, намиращи се в информационния лист H 7505. Той е от съществено значение за осигуряване на правилна инсталация и функциониране в рамките на комуникационни системи HIBUS-2.

Механичен дизайн:

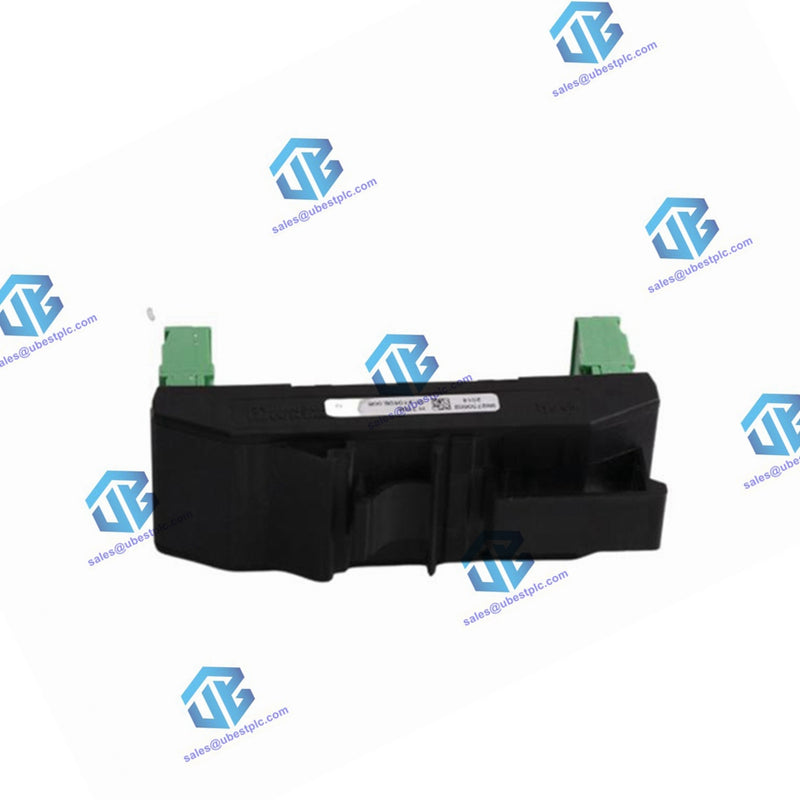

• Монтаж на DIN релса: Клемната кутия е проектирана за монтиране на профилна релса с горна шапка, отговаряща на стандартите DIN 46277.

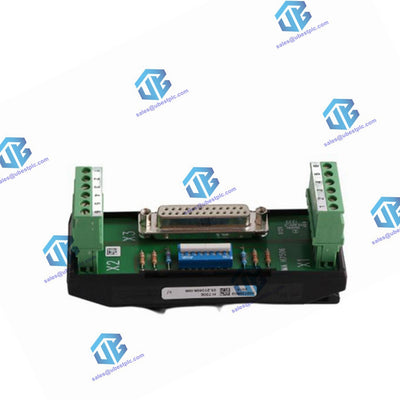

• Конфигурация на клемна кутия: Разполага с две 6-полюсни скоби за шинни връзки и един 25-полюсен Min-D-гнездо за свързване на устройства.

Автобусният терминал HIMA H 7506 е жизненоважен компонент в инсталациите HIBUS-2, осигуряващ надеждна и ефективна свързаност за системи за автоматизация на индустриални процеси. Неговият здрав дизайн и функционални характеристики го правят отличен избор за осигуряване на целостта на комуникациите по шина RS 485.
