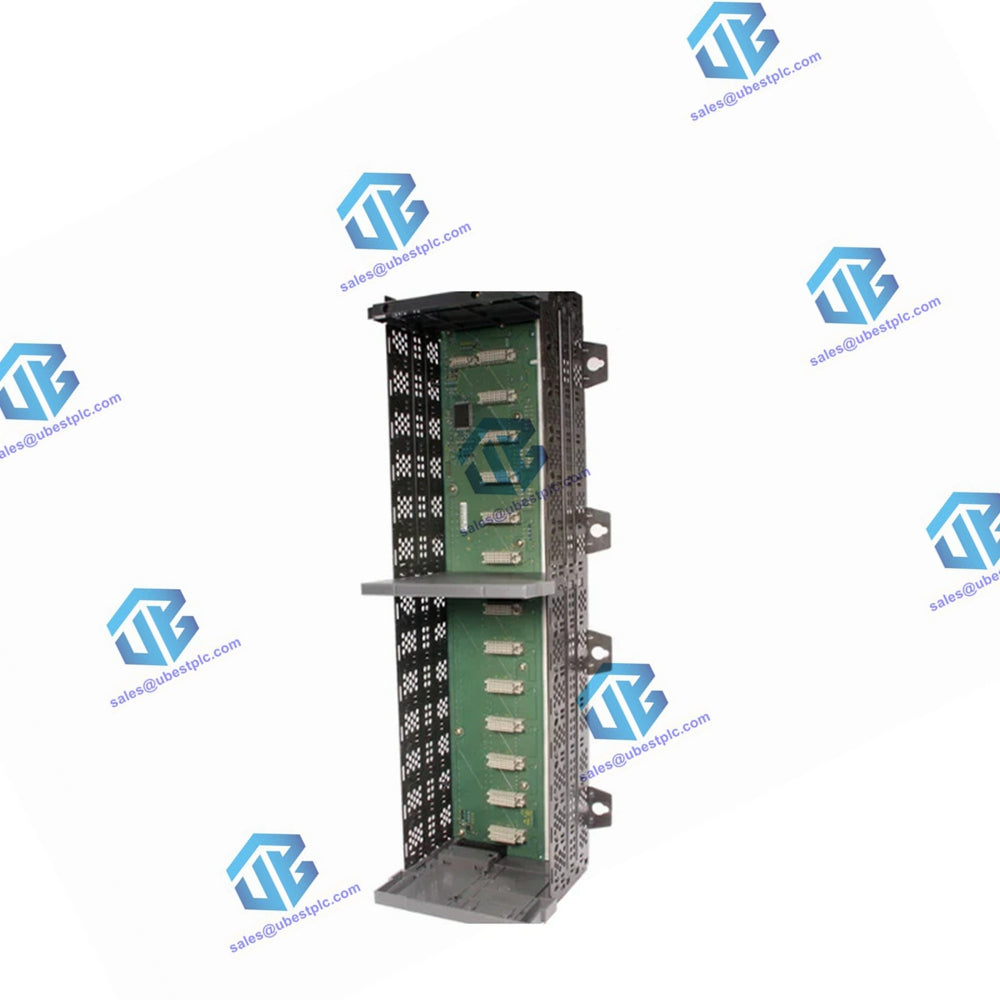

1756-A17 ControlLogix Şassisi Texniki Xüsusiyyətləri

Ümumi Təsvir 1756-A17 ControlLogix şassisi arxa lövhəsi modullar arasında yüksək sürətli rabitə yolu təmin edir və şassidəki hər bir modul üçün güc paylayır. O, 17 yuva qədər dəstəkləyir və üfüqi quraşdırma üçün nəzərdə tutulub.

Arxa lövhə Cari Reytinqi

• 1.2V DC: 1.5 A (şassi) / –
• 3.3V DC: 4 A (şassi) / 4 A (yuva)
• 5.1V DC: 15 A (şassi) / 6 A (yuva)
• 24V DC: 2.8 A (şassi) / 2.8 A (yuva)

Güc və İzolyasiya

• Maksimum güc sərfi: 6 Vt
• İzolasiya gərginliyi: Quraşdırılmış enerji təchizatı və modullar tərəfindən müəyyən edilir

Fiziki Spesifikasiyalar

• Yuvalar: 17
• Quraşdırma üsulu: Yalnız üfüqi
• Kabinet ölçüsü (HxExD): 76.2 x 91.4 x 20.3 sm (30 x 36 x 8 düym)
• Çəki, təxminən: 2.20 kq (4.8 lb)
• Yer: Panel
• Qutu növü reytinqi: Yoxdur (açıq tip)

Kabel Çəkilişi Spesifikasiyaları

• Funksional Yer Qütbü: 8.3 mm² (8 AWG) bərk və ya çoxtellli mis tel, 90 °C (194 °F) və ya daha yüksək qiymətləndirilmiş
• Qoruyucu Torpaq Yeri: 2.1 mm² (14 AWG) bərk və ya çoxtelli mis tel, 90 °C (194 °F) və ya daha yüksək qiymətləndirilmiş

Ətraf Mühit Spesifikasiyaları

• Temperatur, ətraf hava: 60 °C (140 °F)
• Temperatur, işləməyən vəziyyətdə: -40…+85 °C (-40…+185 °F)
• Nisbi rütubət: 5…95% kondensasiya etməyən (IEC 60068-2-30)
• Titrəmə: 10…500 Hz-də 2 g (IEC 60068-2-6)
• Şok, işləyən vəziyyətdə: 30 g (IEC 60068-2-27)
• Şok, işləməyən vəziyyətdə: 50 g (IEC 60068-2-27)
• Şimali Amerika temperatur kodu: T5
• IEC temperatur kodu: T5

İmmunitet və Emissiyalar

• Emissiyalar: IEC 61000-6-4
• ESD immuniteti: 6 kV kontakt boşalmaları, 8 kV hava boşalmaları (IEC 61000-4-2)
• Radiasiya olunmuş RF immuniteti:
  • 80…2000 MHz aralığında 1 kHz sinus dalğa ilə 80% AM-də 10V/m
  • 900 MHz-də 200 Hz 50% impuls 100% AM ilə 10V/m
  • 1890 MHz-də 200 Hz 50% impuls 100% AM ilə 10V/m
  • 2000…2700 MHz aralığında 1 kHz sinus dalğa ilə 80% AM-də 3V/m
