Giriş

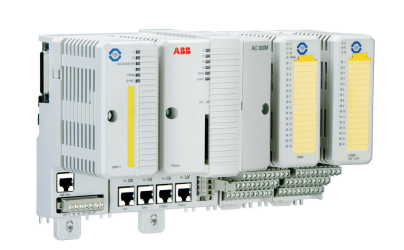

ABB S800 IO modul, paylanmış və yüksək inteqrasiya olunmuş I/O sistemidir. O, müxtəlif modul və terminal birləşmələri ilə sahə cihazları üçün sadə əlaqə təmin edir.

Əsas Xüsusiyyətlər

• Profibus DP/DPV1 və AF100 Əlaqəsi: Problemsiz inteqrasiya və etibarlı məlumat ötürülməsini təmin edir.
• Status Göstəriciləri: Hər bir modul və kanalda asan səhv diaqnostikası üçün status LED-ləri var.
• Hərtərəfli I/O Modelləri: Geniş çeşidli zavod tətbiqləri üçün uyğundur.
• DIN Ray Montajı: Asan quraşdırma üçün standartlaşdırılmış quraşdırma metodu.
• Redundancy Support: Fasiləsiz iş üçün güc və avtobus orta ehtiyatını təklif edir.
• Çıxışa Nəzarət: Bütün çıxışlar məcburi və əvvəlcədən təyin edilə bilər.
• Effektiv Cihaz Bağlantısı: Sürücülərə qoşulmanı asanlaşdırır, rabitə gecikməsini azaldır və xərclərə qənaət edir.
• IP20 Mühafizəsi: Enjeksiyonla qəliblənmiş modullar IEC529 standartlarına uyğun qoruma təklif edir.
• Hot-Swappable Modullar: Bütün modullar enerji verilərkən dəyişdirilə bilər.
• Daxili Təhlükəsizlik Modulları: HART rabitəsi olan modulları ehtiva edir.

Məhsulun təsviri və strukturu

S800 IO uzaqdan I/O üçün Profibus və AF100 standartlarından istifadə edir. O, avtobus vasitəsilə konfiqurasiya edilə bilən modul parametrləri ilə birbaşa ABB sürücü avadanlığına qoşulur.

• Status Göstəriciləri: Modul vəziyyətləri LED-lər tərəfindən göstərilir və həmçinin uzaqdan diaqnoz qoyula bilər.
• Analoq Dəyərlər: Siqnal diapazonunun 0-100%-i kimi təmsil olunur; AI/AO modulları hər dörd tarama dövründən, RTD/TC modulları hər on yenilənir.
• Avtobus İnterfeysi Modulları: Modul növündən və miqdarından asılı olaraq dövriyyə müddəti 4-108 ms olan I/O modullarını vaxtaşırı skan edin.

Profibus bağlantısı

Profibus DPV1 vasitəsilə qoşulan S800 IO stansiyasına bir və ya iki (ehtiyatsız) FCI (CI801 və ya CI840) rabitə modulları və 12-yə qədər S800 I/O modulları daxildir. Artıqlıq üçün iki FCI rabitə modulu bir stansiya təşkil edir.

Modul avtobusuna qoşulma

Modulebus vasitəsilə qoşulmuş S800 IO stansiyasına bir optik Modulebus modemi (TB820 və ya TB840) modulu və 12-yə qədər S800 I/O modulu daxildir.

• Qeyri-ehtiyatsız Qoşulma: Elektrik Modulbusundan istifadə edərək AC800M nəzarətçisinin sağında 12-yə qədər I/O modulunu birbaşa birləşdirin.
• Optik Modul Avtobusunun Genişləndirilməsi: Hər birində 12-yə qədər I/O modulu olan optik Modulebus vasitəsilə yeddi S800 I/O stansiyasını genişləndirin.

Rabitə Protokolları

Profibus

• FCI Modulları: CI801 və ya CI840 S800 IO-nu Profibus DPV1 şəbəkəsinə qoşur, CI840 kommunikasiya ehtiyatını dəstəkləyir. S800 IO standart qul cihazı kimi çıxış edir.

Lazımsız Profibus

• Yersiz Rabitə: HART alətinin konfiqurasiyasına imkan verən həm lazımsız rabitə mühitini, həm də lazımsız FCI modullarını (CI840) dəstəkləyir.

Modul avtobusu

• Daxili Modul avtobusu: FCI modulları Baza Klaster daxilində əlaqə üçün daxili Modul avtobusundan istifadə edir.
• Optik Modul Modem: Genişləndirilmiş Cluster I/O stansiyaları arasında əlaqə üçün tələb olunur.
• Ring Əlaqə Rejimləri: Tək istiqamətli və ikiistiqamətli ring rabitə strukturlarını dəstəkləyir.

Avtobus Rabitə İnterfeysi Modulları

• CI801 : Profibus DPV1, standart D-tipli 9-pin Profibus DP interfeysi və TB806/TB842 vasitəsilə optik interfeysi dəstəkləyir.
• CI840: Lazımsız Profibus rabitəsini dəstəkləyir, D-tipli 9-pin interfeysləri, xidmət interfeysləri və TB806/TB842 və ya TB846/TB842 vasitəsilə əlaqə daxildir.

İnterfeys Modul Seçimi

• CI801 : Profibus DPV1, standart Profibus modemi və 24V izolyasiya edilmiş enerji təchizatını dəstəkləyir.
• CI840: Lazımsız Profibus rabitəsini, Profibus DPV1, standart Profibus modemi və 24V izolyasiya edilmiş enerji təchizatını dəstəkləyir.

Modul əsasları

• TU846: Lazımsız CI840 və I/O modulları üçün baza.
• TU847: Ehtiyatsız CI840 və lazımsız I/O modulları üçün baza.
• TB820: Optik Modul interfeysi, 24V izolyasiya edilmiş enerji təchizatı.
• TB840: Əlavə optik modul interfeysi, 24V təcrid olunmuş enerji təchizatı.

Modul növləri

• S800 I/O Modulları: Modul terminal blokları ilə istifadə üçün nəzərdə tutulmuşdur, isti dəyişdirilə bilər.
• S800L I/O Modulları: DIN relsinə quraşdırılmış çıxarıla bilən I/O terminalları var, isti dəyişdirilə bilməz.
• Redundant S800 I/O Modulları: Lazımsız əməliyyatlar üçün xüsusi I/O bazaları və qoşalaşmış modullardan istifadə edin.
