دلائل الميزات:

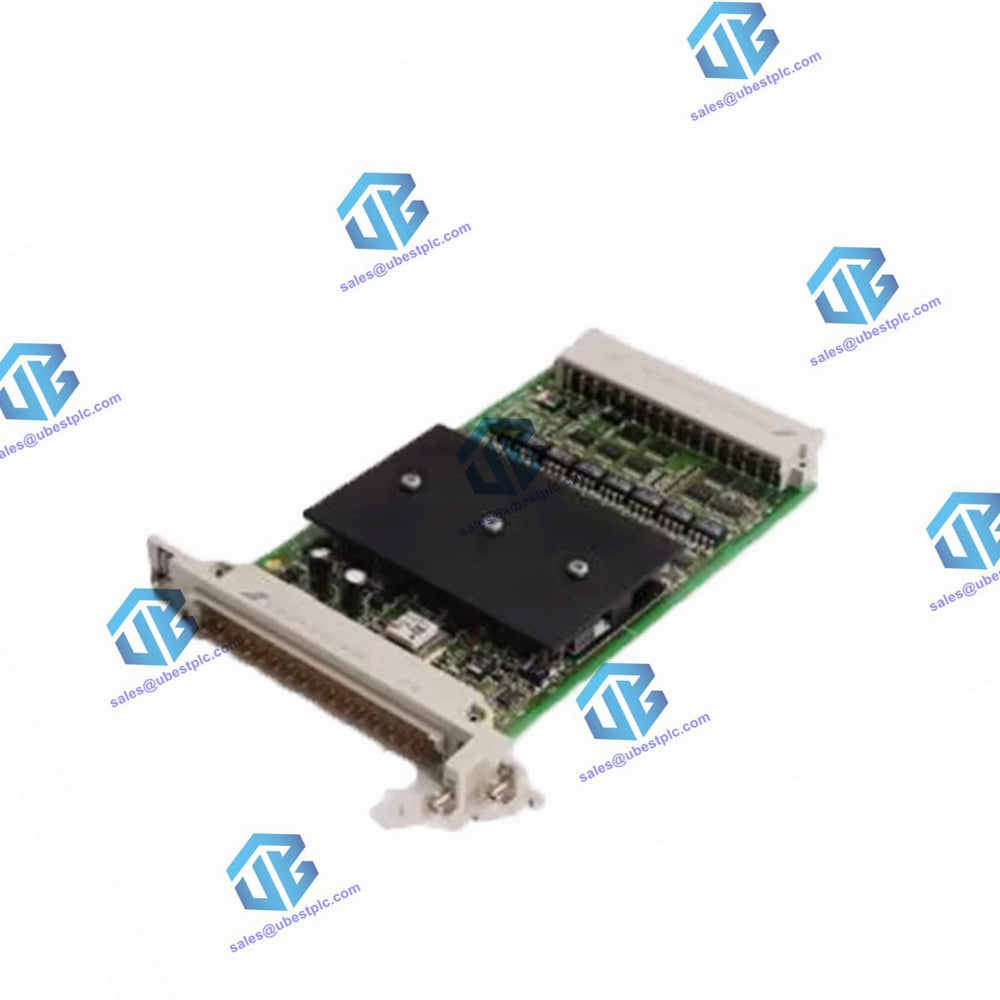

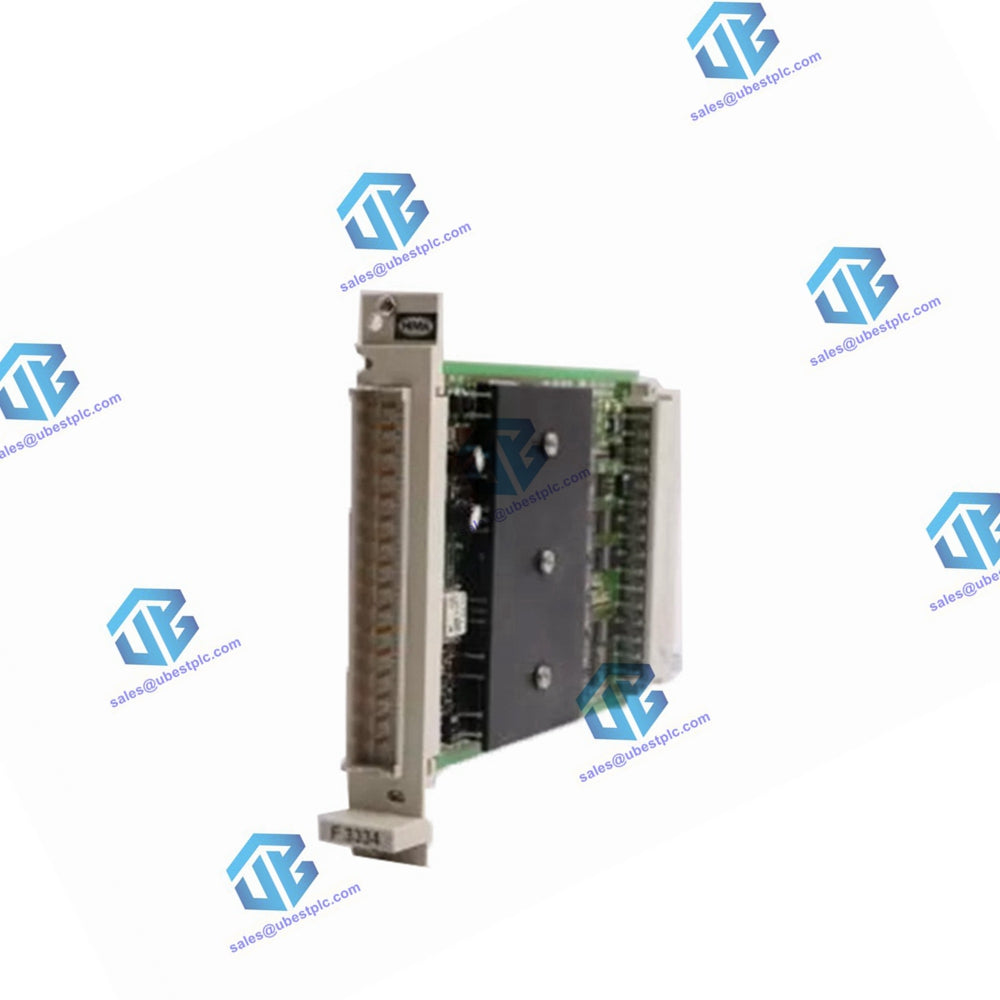

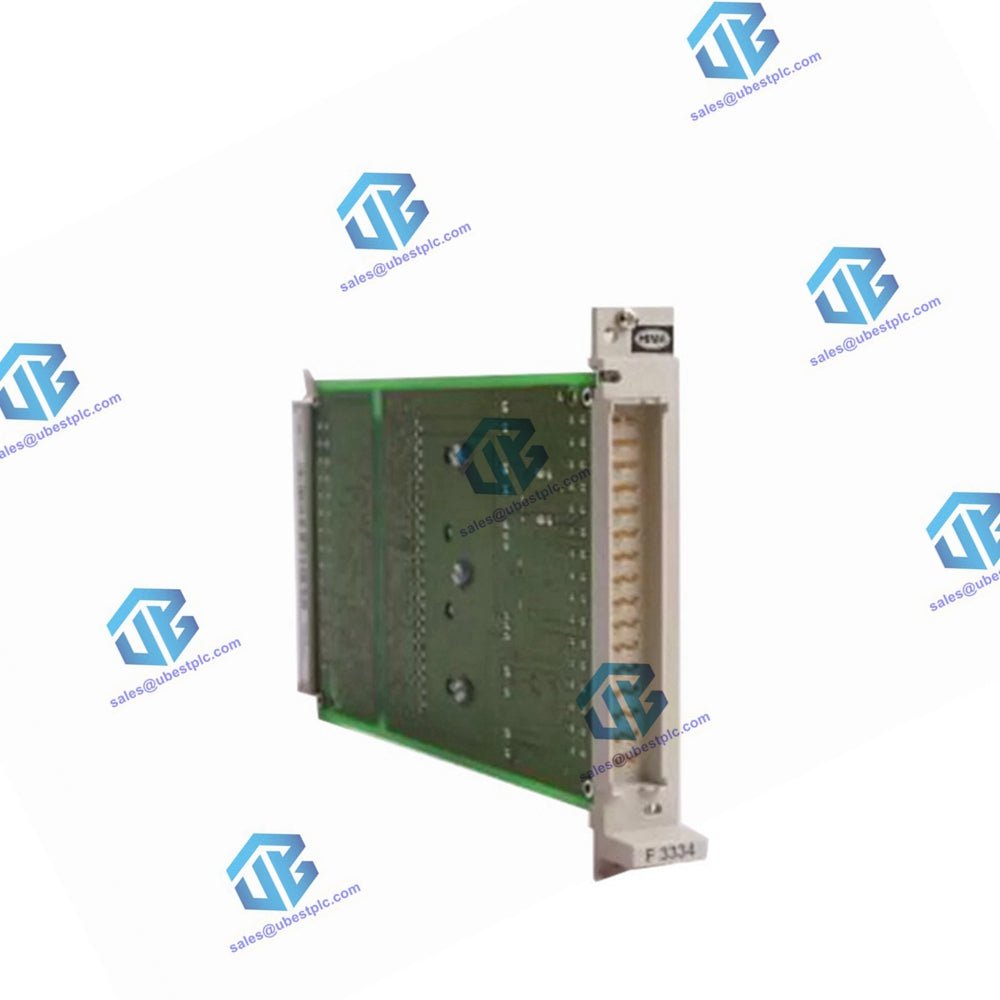

• الوظيفة : وحدة إخراج ذات 4 طيات متعلقة بالسلامة مصممة للتعامل مع الأحمال المقاومة والحثية حتى 2 أمبير (48 واط) وتوصيلات المصابيح حتى 25 واط.
• آليات السلامة :
  • إغلاق السلامة المتكاملة
  • العزلة الآمنة
  • مراقبة الخط
  • لا توجد إشارة خرج عند انقطاع العرض L
• الاختبار التلقائي : يتم اختباره بشكل مستمر أثناء التشغيل، بما في ذلك:
  • قراءة إشارات الخرج الخلفية بنقطة تشغيل لإشارة 0 تتم قراءتها عند ≥ 6.5 فولت
  • القدرة على التبديل والكشف عن الحديث المتبادل (اختبار بت المشي)
  • مراقبة الخط

تحديد:

• المخارج : 2 أمبير، مقاومة للماس الكهربائي
• انخفاض الجهد الداخلي : الحد الأقصى 2 فولت عند 2 أمبير
• مقاومة الخط المسموح بها : الحد الأقصى 3.6 أوم
• تعثر الجهد المنخفض : عند ≥ 16 فولت
• تيار الدائرة القصيرة : 2.6 إلى 5 أ
• تيار كسر الخط : 0.5 إلى 9.5 مللي أمبير
• تيار تسرب الإخراج : الحد الأقصى 550 ميكرو أمبير
• جهد الخرج في حالة إعادة الضبط : الحد الأقصى 1.5 فولت
• الإدخال الحالي WD : الحد الأقصى 30 مللي أمبير
• مدة إشارة الاختبار : الحد الأقصى 250 ميكروثانية
• متطلبات المساحة : 4 تي إي
• بيانات التشغيل :
  • 5 فولت تيار مستمر: 130 مللي أمبير
  • 24 فولت تيار مستمر: 130 مللي أمبير في الحمل الإضافي

ملاحظات إضافية:

• مراقبة انقطاع الخط : يتطلب حملًا لا يقل عن 10 مللي أمبير. يمكن استخدام إشارة "فاصل الأسطر" في برامج المستخدم حتى فئة المتطلبات 3.
• تشغيل القناة : يمكن تشغيل قناتين فقط بالحمل الأقصى (2 أمبير) في وقت واحد. إذا كان الحمل يصل إلى 1 أمبير، يمكن لجميع القنوات العمل في وقت واحد.
• استخدام حامل الإدخال/الإخراج : يمكن استخدام ما يصل إلى 10 وحدات إخراج ذات حمل اسمي في حامل إدخال/إخراج واحد.
• التشغيل المتوازي : يمكن موازيته دون الحاجة إلى صمامات ثنائية خارجية.
• تكامل البرامج : بناء كتلة البرمجيات الملحقة HB-BLD-. للحصول على تفاصيل الإصدار الحالي، راجع وصف نظام التشغيل.
• التعامل مع تيار التدفق : يمكن تخفيف المشكلات المحتملة مع أنواع معينة من المصابيح بقدرة 25 وات بسبب تيار التدفق العالي عن طريق تحديد وقت إخماد (من 1 إلى 50 مللي ثانية) في كتلة البناء HB-BLD-. يؤدي هذا إلى تمديد مدة الاختبار بالوقت المحدد إذا كان هذا الإدخال مشغولاً.

اعتبارات التخطيط:

• تأكد من مراقبة انقطاع الخط مع حمل لا يقل عن 10 مللي أمبير.
• للحصول على أقصى قدر من التحميل، حدد قناتين في نفس الوقت؛ وبخلاف ذلك، يمكن تشغيل جميع القنوات بأحمال تصل إلى 1 أمبير لكل منها.
• في رفوف الإدخال/الإخراج، يقتصر الحد الأقصى على 10 وحدات إخراج ذات حمل اسمي.
• عند استخدام مصابيح معينة بقدرة 25 وات، قم بضبط وقت إخماد تيار التدفق لتجنب الأعطال.

توفر هذه الوحدة عملية قوية وآمنة لإدارة أنواع الأحمال المختلفة، مع ميزات أمان شاملة واختبار تلقائي لضمان الموثوقية والكفاءة في التطبيقات المهمة.
