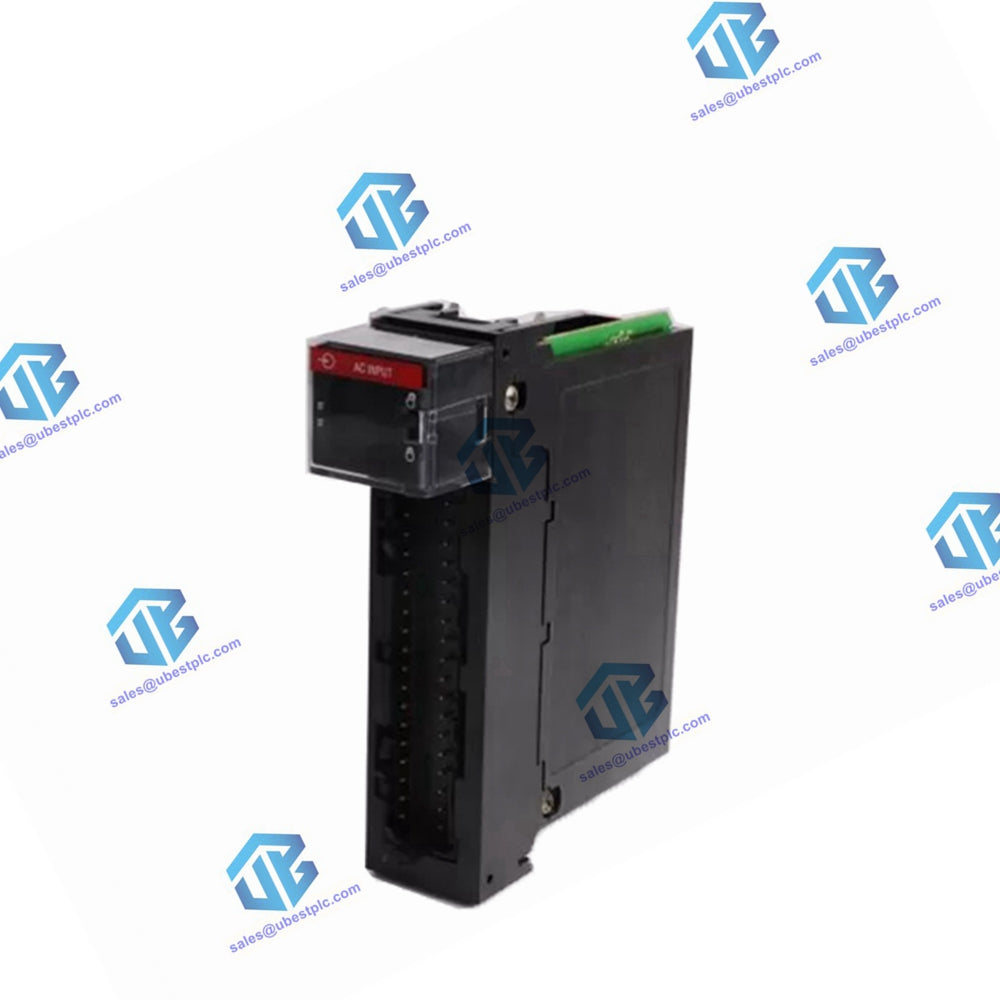

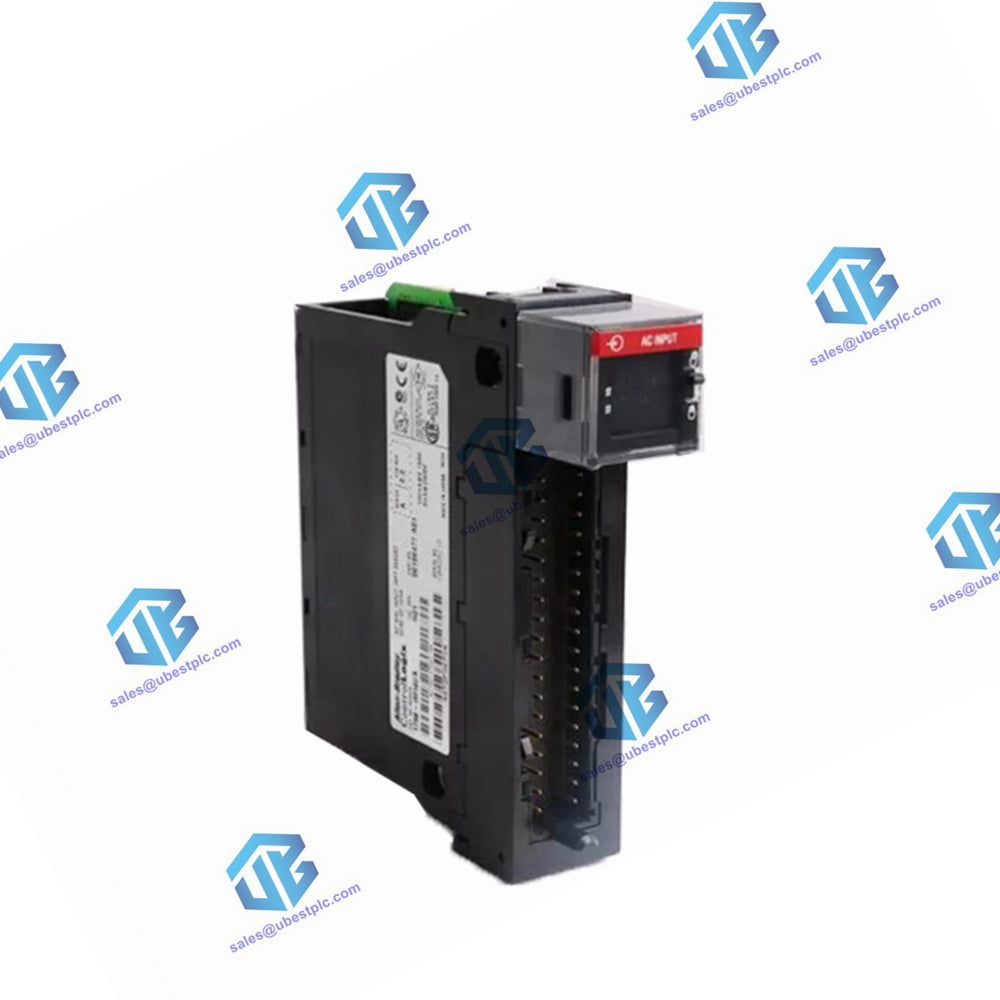

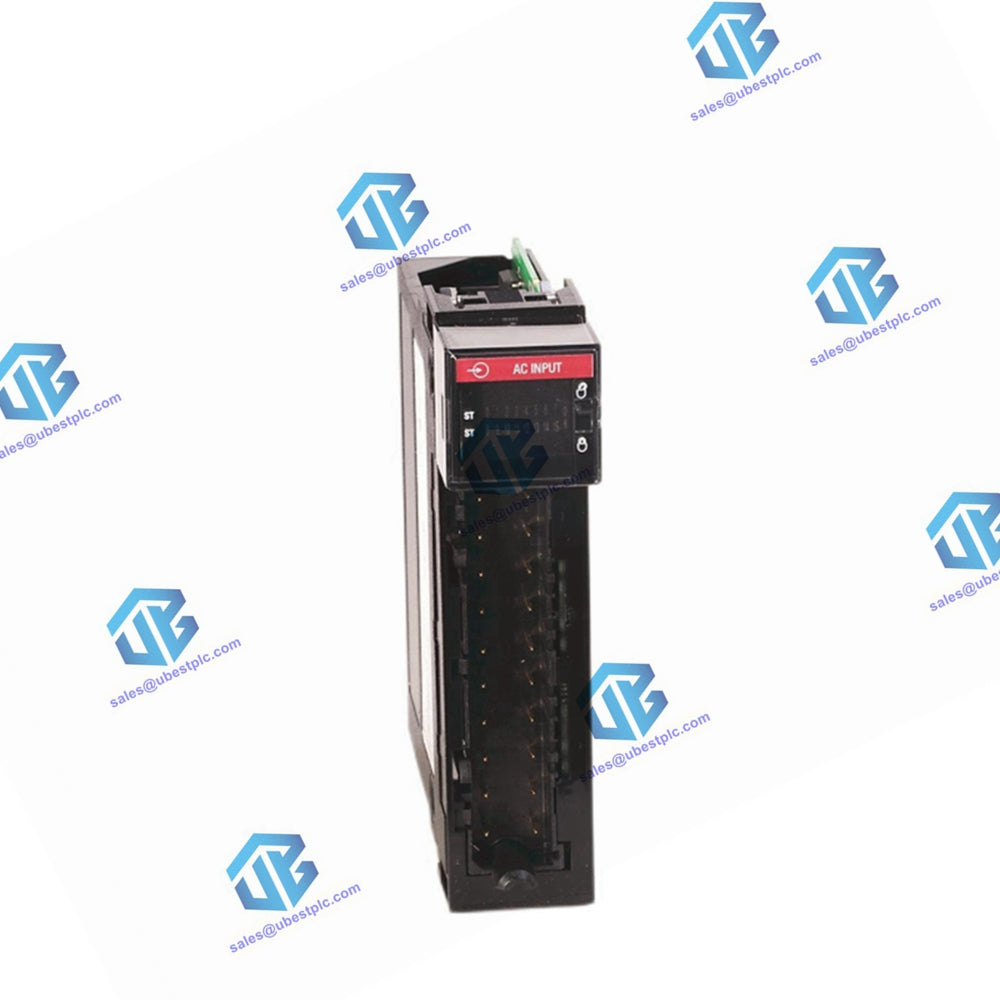

1756-IM16I وحدة إدخال التيار المتردد ControlLogix 240 فولت

وصف

1756-IM16I عبارة عن وحدة إدخال تيار متردد بجهد 240 فولت لأنظمة ControlLogix، وهي مصممة للتعامل مع المدخلات عالية الجهد مع عزل فردي لكل قناة.

سمات

• المدخلات : 16 مدخلاً معزولاً بشكل فردي.
• فئة الجهد : 240 فولت تيار متردد، 50/60 هرتز.
• نطاق جهد التشغيل : 159...265 فولت تيار متردد، 47...63 هرتز.
• جهد الإدخال : 240 فولت تيار متردد، 50/60 هرتز.
• وقت تأخير الإدخال :
  • من إيقاف التشغيل إلى تشغيل: تأخير الأجهزة بحد أقصى 10 مللي ثانية + وقت التصفية الذي يمكن للمستخدم تحديده (1 مللي ثانية أو 2 مللي ثانية).
  • تشغيل إلى إيقاف: تأخير الأجهزة بحد أقصى 8 مللي ثانية + وقت التصفية الذي يمكن للمستخدم تحديده (9 مللي ثانية أو 18 مللي ثانية).

تحديد

• السحب الحالي :
  • @ 5.1 فولت: 100 مللي أمبير
  • @ 24 فولت: 3 مللي أمبير
• تبديد الطاقة :
  • الحد الأقصى: 5.8 واط عند 60 درجة مئوية (140 درجة فهرنهايت)
  • الحرارية: 19.78 وحدة حرارية بريطانية/ساعة
• خارج الدولة الجهد : الحد الأقصى 40V
• التيار خارج الحالة : الحد الأقصى 2.5 مللي أمبير
• على الدولة الحالية :
  • الحد الأدنى: 5 مللي أمبير عند 159 فولت تيار متردد، 60 هرتز
  • الحد الأقصى: 13 مللي أمبير عند 265 فولت تيار متردد، 60 هرتز
• على الدولة الجهد :
  • 159...265 فولت تيار متردد، 47...63 هرتز عند 30 درجة مئوية (86 درجة فهرنهايت) جميع القنوات قيد التشغيل
  • 159...265 فولت تيار متردد، 47...63 هرتز عند 40 درجة مئوية (104 درجة فهرنهايت) 8 نقاط تشغيل
  • 159...253 فولت تيار متردد، 47...63 هرتز عند 45 درجة مئوية (113 درجة فهرنهايت) جميع القنوات قيد التشغيل
  • 159...242 فولت تيار متردد، 47...63 هرتز عند 60 درجة مئوية (140 درجة فهرنهايت) جميع القنوات قيد التشغيل
• تيار التدفق : الحد الأقصى 250 مللي أمبير
• مقاومة الإدخال : الحد الأقصى 20.38 كيلو أوم عند 265 فولت تيار متردد، 60 هرتز
• وقت التحديث الدوري : 200 ميكروثانية...750 مللي ثانية
• تغيير الحالة : برنامج قابل للتكوين
• الطابع الزمني للمدخلات : ±200 ميكروثانية
• جهد العزل : 250 فولت (مستمر)، نوع العزل الأساسي، المدخلات إلى لوحة الكترونية معززة، والمدخلات إلى المدخلات

المادية والبيئية

• مبيت كتلة المحطة الطرفية القابل للإزالة : 1756-TBCH، 1756-TBS6H
• عرض الفتحة : 1
• فئة الأسلاك :
  • 1- على منافذ الإشارة
  • 1- على منافذ الطاقة
• نوع العلبة : لا يوجد (نمط مفتوح)
• رمز درجة الحرارة : أمريكا الشمالية T4
• الرطوبة النسبية : 5...95% غير متكثفة (IEC 60068-2-30، اختبار ديسيبل، الحرارة الرطبة غير المعبأة)
• مقاومة الاهتزاز : 2 جرام عند 10...500 هرتز (IEC 60068-2-6، اختبار Fc، التشغيل)
• مقاومة الصدمات :
  • التشغيل: 30 جم (IEC 60068-2-27، اختبار Ea، الصدمة غير المعبأة)
  • أثناء عدم التشغيل: 50 جم (IEC 60068-2-27، اختبار Ea، الصدمة غير المعبأة)
• الامتثال للانبعاثات : IEC 61000-6-4
• مناعة ESD : IEC 61000-4-2، تفريغ تلامس 6 كيلو فولت، تفريغ هواء 8 كيلو فولت
