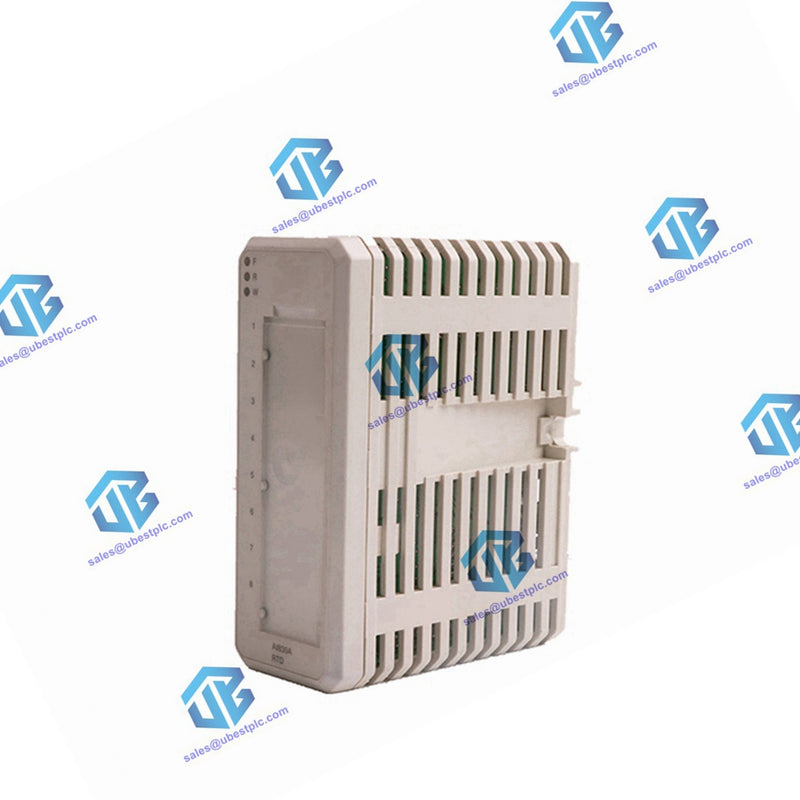

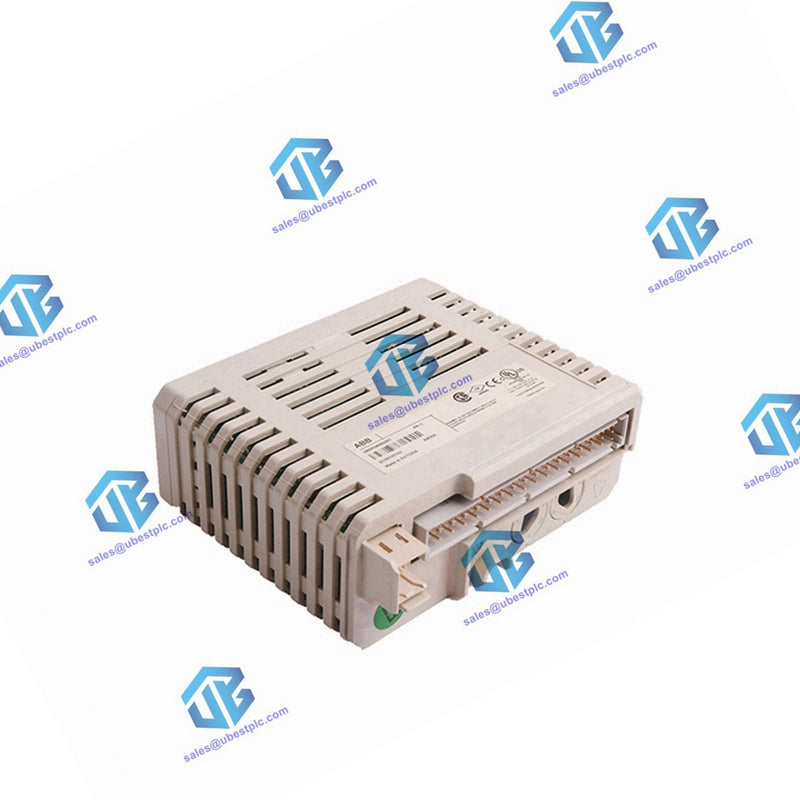

AO845 وحدة الإخراج التناظرية
وصف
تتميز وحدة الإخراج التناظرية AO845، المصممة للتطبيقات الفردية أو المتكررة، بـ 8 قنوات إخراج تناظرية أحادية القطب. تقوم الوحدة بإجراء تشخيصات ذاتية دورية لضمان الأداء السليم.
سمات
- 8 قنوات بمخرجات 4...20 مللي أمبير.
- للتطبيقات الفردية أو الزائدة عن الحاجة.
- يقوم OSP بتعيين المخرجات إلى حالة محددة مسبقًا عند اكتشاف الخطأ.
- مجموعة واحدة مكونة من 8 قنوات معزولة عن الأرض.
- الإخراج التناظري عبارة عن دائرة كهربائية قصيرة مؤمنة بـ ZP أو +24 فولت.
- التشخيص المتقدم على متن الطائرة.
- دقة 12 بت.
- هارت تمريري الاتصالات.
تتضمن تشخيصات الوحدة ما يلي:
- خطأ في القناة الخارجية: يتم الإبلاغ عنه (فقط على القنوات النشطة) إذا كان جهد مصدر طاقة العملية إلى دوائر الإخراج منخفضًا جدًا، أو إذا كان تيار الإخراج أقل من قيمة مجموعة الإخراج وكانت قيمة مجموعة الإخراج أكبر من 1 مللي أمبير (دائرة مفتوحة) .
- خطأ في القناة الداخلية: يتم الإبلاغ عنه إذا لم تتمكن دائرة الإخراج من توفير القيمة الحالية الصحيحة. في الزوج المتكرر، سيتم توجيه الوحدة إلى حالة خطأ بواسطة ModuleBus الرئيسي.
- خطأ في الوحدة: يتم الإبلاغ عنه في حالة حدوث خطأ في ترانزستور الإخراج، أو ماس كهربائي، أو خطأ في المجموع الاختباري، أو خطأ في مصدر الطاقة الداخلي، أو خطأ في رابط الحالة، أو مراقب، أو سلوك OSP خاطئ.
تدعم الوحدة وظيفة HART التمريرية مع الاتصال من نقطة إلى نقطة. يجب تمكين عامل تصفية الإخراج على القنوات المستخدمة لاتصالات HART. كابلات المجال المحمية مطلوبة لاتصالات العملية في حالة استخدام HART.
يمكن استخدام خمسة أنواع مختلفة من وحدات MTU لتطبيقات فردية، بما في ذلك TU830/TU833 Extended MTU وTU810 (أو TU814) MTU المدمجة، والتي تتيح الاتصال السلكي بالأجهزة بدون أطراف توصيل إضافية. يحتوي TU812 Compact MTU على موصل D-Sub ذو 25 سنًا (ذكر) لتوصيل العملية. بالنسبة للتطبيقات المتكررة، هناك ثلاثة أنواع من وحدات MTU: TU842/TU852 لتركيب سكة DIN الأفقية وTU843 لتركيب سكة DIN العمودية.
معلومات تقنية
مواصفات وحدة الإخراج التناظرية AO845 عند 25 درجة مئوية
| ميزة | AO845 وحدة الإخراج التناظرية |
|---|---|
| عدد القنوات | 8 |
| مجموعة الانتاج | 4...20 مللي أمبير |
| فوق النطاق | ±15% |
| تحميل الإخراج | ماكس 750 أوم |
| الحد الأقصى لطول كابل المجال | 600 متر (656 ياردة) |
| ارتفاع مرشح إخراج الوقت |
- تعطيل: 23 مللي ثانية (0-90%) الحد الأقصى 4 مللي أمبير/12.5 مللي ثانية |
| دورة الزمن | 10 مللي ثانية |
| خطأ | الأعلى. 0.1% |
| دقة | 12 بت |
| تعيين الإخراج كمؤقت محدد مسبقًا (OSP). | 256، 512، 1024 مللي ثانية |
| انحراف درجة الحرارة | الأعلى. 50 جزء في المليون/درجة مئوية |
| الاستهلاك الحالي 24 فولت (مصدر طاقة العملية، UPx) | 218 مللي أمبير (بحد أقصى 20 مللي أمبير على 8 قنوات) |
| الاستهلاك الحالي 5 فولت (مودولبوس) | 125 مللي أمبير (كحد أقصى) |
| تبديد الطاقة (1) | 3.5 واط |
| عزل | المجموعة معزولة عن الأرض |
| تركيب وحدات الإنهاء | TU810، TU812، TU814، TU830، TU833، TU842، TU843، و TU852 |
| رمز مفتاح MTU | AO845: سي سي |
| تصنيف الجهد العزل | 50 فولت |
| اختبار الجهد العازل | 500 فولت تيار متردد |
